Honda Accord (1998-2003) – skrzynka bezpieczników

Honda Accord (1998-2003) – schemat skrzynki bezpieczników

Rok produkcji: 1998, 1999, 2000, 2001, 2002, 2003.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Accord (1998-2003) to bezpiecznik 9 w skrzynce bezpiecznikowej po stronie pasażera.

Komora silnika

Skrzynka bezpieczników pod maską znajduje się w tylnej części komory silnika po stronie pasażera.

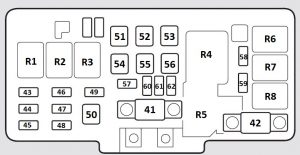

Honda Accord – bezpieczniki – skrzynka komory silnika
Numer Amp [A] Opis
R1 Przekaźnik reflektora – prawy
R2 Przekaźnik reflektorów – lewy
R3 Przekaźnik klaksonowy
R4 Przekaźnik dmuchawy nagrzewnicy
R5
R6 Przekaźnik silnika dmuchawy skraplacza AC
R7 Przekaźnik silnika dmuchawy płynu chłodzącego silnik
R8 Przekaźnik sprzęgła sprężarki klimatyzacji
F41 100 Akumulator
F42 50 Stacyjka
F43 20 Lampka ostrzegawcza świateł drogowych;

Spryskiwacze reflektorów;

Reflektor prawy.

F44 7,5 Przekaźnik świateł drogowych (ze światłami do jazdy dziennej)
F45 20 Regulacja reflektorów (z reflektorami gazowo-wyładowczymi);

Lampka ostrzegawcza świateł drogowych;

Reflektor lewy.

F46 15 Złącze łącza danych (DLC);

Zarządzanie silnikiem.

F47 15 Klakson systemu alarmowego;

Układ przeciwblokujący (ABS);

Tempomat;

Sterowanie silnikiem;

Klakson;

Elektromagnes blokady stacyjki (AT);

Podświetlenie wyłącznika zapłonu;

Światła stopu.

F48 20 Układ przeciwblokujący (ABS)
F49 10 Wskaźniki / wzmacniacze ostrzegawcze
F50 40 Układ przeciwblokujący (ABS)
F51 40 Skrzynka bezpieczników / płyta przekaźnika-konsola 2;

Silnik zasilania okna.

F52 30 Skrzynka bezpieczników / płyta przekaźnika-konsola 2
F53 30 Ogrzewana szyba tylna
F54 40 Skrzynka bezpieczników / płyta przekaźnika-konsola 2
F55 30 Skrzynka bezpieczników / płyta przekaźnika-konsola 2
F56 40 Silnik dmuchawy nagrzewnicy
F57 20 Silnik dmuchawy płynu chłodzącego
F58 20 Sprzęgło sprężarki klimatyzacji;

Silnik dmuchawy skraplacza klimatyzacji.

F59 15 Światła do jazdy dziennej;

Oświetlenie przyrządów;

Oświetlenie tablicy rejestracyjnej;

Światła boczne, tylne.

F60
F61
F62

Panel bezpieczników w przedziale pasażerskim

Wewnętrzne skrzynki bezpieczników znajdują się po obu stronach deski rozdzielczej. Aby otworzyć wewnętrzną skrzynkę bezpieczników, otwórz drzwi samochodu.

Strona kierowcy

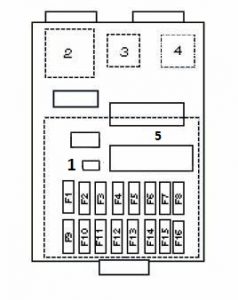

Honda Accord – bezpieczniki – skrzynka wnętrza
Numer Amp [A] Opis
1 Przekaźnik kierunkowskazów;

Przekaźnik świateł awaryjnych.

2 Przekaźnik świateł cofania
3 Przekaźnik rozrusznika
4 Wielofunkcyjny moduł sterujący 1
F1 15 Poduszka powietrzna, sterowanie silnikiem
F2 10 Poduszka powietrzna
F3 7,5 Silnik dmuchawy skraplacza AC;

Silnik dmuchawy chłodziwa silnika;

Nagrzewnica / klimatyzacja (AC).

F4 7,5 Elektryczne lusterka boczne;

Podgrzewane siedzenia.

F5 10 Układ przeciwblokujący (ABS)
7,5 Światło dzienne IG2
F6 15 Alternator;

Sterowanie silnikiem;

Elektromagnes sterowania mocowaniem silnika;

Tempomat.

F7 7,5 Regulacja reflektorów;

Szyberdach;

Wielofunkcyjny moduł sterujący 1;

Układ spryskiwacza i wycieraczki tylnej szyby.

F8 7,5 System nawigacji;

Elektromagnes blokady pozycji postojowej skrzyni biegów;

Wielofunkcyjny moduł sterujący 1 (AT);

ACC.

F9 7,5 Centralny zamek;

Zegar;

Tablica przyrządów;

Wielofunkcyjny moduł sterujący 1;

Światła cofania (MT).

F10 7,5 Wskaźniki / wzmacniacze ostrzegawcze;

Kierunkowskazy.

F11 7,5 Cewka zapłonowa
F12 30 Wielofunkcyjny moduł sterujący;

Wycieraczki szyby przedniej.

F13 7,5 Zarządzanie silnikiem (z wyjątkiem 1,6)

Strona pasażera

Identyfikacja typu skrzynki bezpieczników nr 1

Honda Accord – bezpieczniki – skrzynka wnętrza
Numer Amp [A] Opis
1 30 A Szyberdach
2 20 A Oparcie fotela sterowanego elektrycznie
3 20 A Asystent odchylania fotela
4 20 A Przesuwany fotel kierowcy
5 20 A Asystent prowadnicy fotela wspomaganego
6 10 A Światła do jazdy dziennej*
7 20 A Tylne lewe okno zasilania
8 20 A Przednie prawe okno zasilania
9 20 A Radio;

Zapalniczka

10 10 A Małe światła
11 7,5 A Oświetlenie wewnętrzne;

Światła otoczenia.

12 20 A Elektryczne zamki do drzwi
13 7,5 A Zegar
14 7,5 A Kontrola silnika ABS
15 20 A Przednie lewe okno zasilania
16 20 A Tylne prawe okno zasilania
R1 Dioda AC
R2 Podgrzewany przekaźnik tylnej szyby
R3 Przekaźnik zapalniczki
R4 Przekaźnik podnośników szyb
R5 Wielofunkcyjny moduł sterujący 2

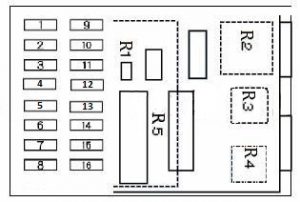

Identyfikacja typu skrzynki bezpieczników nr 2

Honda Accord – bezpieczniki – skrzynka wnętrza
Numer Amp [A] Opis
1 Dioda
2 Podgrzewany przekaźnik tylnej szyby
3 Przekaźnik zapalniczki
4 Przekaźnik podnośników szyb
5 Wielofunkcyjny moduł sterujący 2
F1 20 Elektryczne szyby
F2 20 Fotele elektryczne
F3 30 Spryskiwacze reflektorów
F4 20 Fotele elektryczne
F5 20 Światła przeciwmgielne;

Wielofunkcyjny moduł sterujący 2.

F6 7,5 1,6:

Moduł sterujący silnika (ECM)

F7 20 Elektryczny silnik szyby, tylna lewa
F8 20 Elektryczny silnik szyby przedniej prawej
F9 15 System audio;

Zapalniczka.

F10 20 Wzmacniacz wyjściowy jednostki audio
F11 7,5 Antena elektryczna;

Lampy wewnętrzne.

F12 20 Centralny zamek;

Wielofunkcyjny moduł sterujący 2.

F13 7,5 Moduł sterujący silnika (ECM);

Zegar;

Nagrzewnica / klimatyzacja (AC);

Lampka ostrzegawcza immobilizera;

Wielofunkcyjny moduł sterujący2;

System nawigacji.

F14 20 Podgrzewane siedzenia
F15 30 Szyberdach
F 16 20 Silnik elektrycznego podnośnika szyby, tylna prawa
