Honda Accord (2003-2007) – skrzynka bezpieczników

04/09/2021

Spis treści

Honda Accord (2003-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Accord (2003-2007) to bezpiecznik 9 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przedział pasażerski

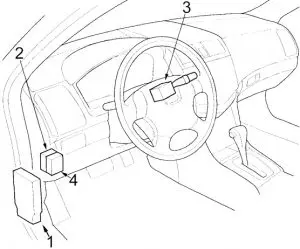

Honda Accord – schemat skrzynki bezpieczników – przedział pasażerski



  1. Skrzynka bezpiecznikowa
  2. Jednostka sterująca światłami do jazdy dziennej
  3. Zespół sterujący przełącznikiem kombinowanym
  4. 03-05: Cruise Control Unit

Skrzynka bezpieczników przedziału pasażerskiego

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim



Nr Amp [A] Opis
1 15 Moduł sterujący siłownika przepustnicy
2 15 Przekaźnik cewki zapłonowej (IG);

Cewki zapłonowe

3 10 Przekaźnik świateł do jazdy dziennej
4 15 Czujnik stosunku powietrza do paliwa;

Wtórne podgrzewane czujniki tlenu (3,0 l).

5 10 Jednostka audio;

Odbiornik XM (’04 -’07).

6 7.5 Oświetlenie otoczenia;

Oświetlenie sufitowe;

Oświetlenie wnętrza;

Oświetlenie mapy;

Oświetlenie bagażnika;

Oświetlenie lusterka kosmetycznego;

Elektryczna pompa wodna (hybrydowa).

7 10 Jednostka sterująca przełącznikiem kombinowanym;

Jednostka sterująca multipleksem drzwi;

Moduł sterujący miernikiem;

Odbiornik jednostki sterującej immobilizera;

Jednostka wyświetlacza nawigacji;

Jednostka nawigacyjna;

Zintegrowana jednostka sterująca Multiplex (MICU).

8 20 Elektrozawór otwieracza pokrywy bagażnika;

Zintegrowana jednostka sterująca Multiplex (MICU).

9 15 2,4L i 3,0L:

Przednie gniazdo zasilania akcesoriów;

Tylne gniazdo zasilania akcesoriów.

20 Hybrydowe:

Przednie gniazdo zasilania akcesoriów.

10 7.5 Jednostka czujnika wagi pasażera z przodu (’04 -’05);

Jednostka systemu wykrywania pasażerów (OPDS / ODS);

Jednostka dodatkowego systemu bezpieczeństwa (SRS).

11 30 Silnik wycieraczek szyby przedniej
12  –
13 20 Silnik odchylania fotela przedniego pasażera
14 20 Silnik elektrycznie sterowanego siedzenia kierowcy;

Silnik przedniego podnoszenia w górę;

Silnik do aktualizacji fotela kierowcy.

15 20 Lampka kontrolna podgrzewaczy siedzeń;

Przełączników ogrzewania siedzeń.

16 20 Silnik elektrycznie regulowanego odchylania fotela kierowcy;

Tylny silnik aktualizacji.

17 20 Silnik bocznego elektrycznie regulowanego siedzenia pasażera
18 15 2,4L:

Alternator;

Czujnik położenia wałka rozrządu (CMP) A;

Tempomat;

Elektryczny czujnik obciążenia (ELD);

Elektrozawór sterujący mocowaniem silnika;

Zawór elektromagnetyczny odcinania układu odprowadzania par paliwa (EVAP);

Zawór elektromagnetyczny odcinania układu odprowadzania par paliwa (EVAP);

Zawór elektromagnetyczny odcinający odpowietrznik układu EVAP;

Czujnik przepływu powietrza;

Dodatkowy podgrzewany czujnik tlenu

15 3,0L:

Alternator;

Zespół czujnika obciążenia elektrycznego (ELD);

Zawór elektromagnetyczny zamontowany na silniku;

Zawór elektromagnetyczny odcinania układu wydechowego (EVAP);

Zawór elektromagnetyczny odcinania układu wydechowego;

Dodatkowy podgrzewany czujnik tlenu;

Moduł sterowania zespołem napędowym (PCM).

15 Hybrydowy:

Moduł sterujący modulatora ABS / TCS (’05);

Moduł sterujący modulatora VSA (’06 -’07);

Moduł aktywnego sterowania mocowaniem silnika (ACM);

Przekaźnik ACM;

Czujnik stosunku powietrza do paliwa (A / F);

Alternator;

Zespół elektrycznego detektora obciążenia (ELD);

Zawór elektromagnetyczny zamontowany na silniku;

Jednostka sterująca pomocniczej pompy oleju przekładniowego (ATFP);

Zawór odpowietrzający pochłaniacza par paliwa (EVAP);

Wyłącznik biegu jałowego;

Dodatkowy podgrzewany czujnik tlenu;

Moduł sterujący układu napędowego (PCM);

Moduł sterowania silnikiem (MCM).

19 15 Moduł sterujący silnika, zespołu napędowego (ECM / PCM);

Moduł sterujący immobilizera-odbiornik;

Pompa paliwa;

Główny przekaźnik PGM-FI nr 2.

20 7.5 Silnik spryskiwacza przedniej szyby
21 7.5 Światła cofania;

Jednostka sterująca przełącznikiem zespolonym;

Jednostka sterująca multipleksem drzwi;

Wskaźnik przełącznika szyby przedniej pasażera;

Zintegrowana jednostka sterująca Multiplex (MICU);

Moduł sterujący miernikiem;

Moduł sterujący przekaźnika;

Jednostka nawigacyjna;

Wskaźnik odcięcia poduszki powietrznej pasażera (’04 – ’ 06);

Elektromagnes blokady zmiany biegów (A / T);

Jednostka sterująca elektrycznego wspomagania układu kierowniczego (EPS) (hybrydowa).

22 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
23 7.5 Przekaźnik czujnika stosunku powietrza do paliwa (A / F);

Moduł sterujący silnika, zespołu napędowego (ECM / PCM);

Moduł sterujący wentylatora chłodnicy (3,0 l).

24 20 Silnik tylnej szyby lewej tylnej
25 20 Silnik prawej tylnej szyby zasilanej
26 20 Silnik szyby przedniej pasażera
27 20 Silnik szyby kierowcy
28 20 Silnik szyberdachu;

Jednostka sterująca szyberdachem (Coupe);

Przekaźniki otwarcia, zamknięcia szyberdachu (Sedan).

29 7.5 Hybrydowy:

Sterownik sprężarki A / C

30 7.5 Przekaźnik sprzęgła sprężarki klimatyzacji;

Moduł wyświetlacza audio-HVAC;

Przekaźnik silnika dmuchawy;

Przekaźnik wentylatora skraplacza;

Odmgławiacze lusterek (Kanada);

Siłownik lusterka;

Przekaźnik wentylatora chłodnicy;

Silnik sterujący recyrkulacją;

Przekaźnik ogrzewania siedzenia.

31  –
32 7.5 Przekaźnik gniazda zasilania akcesoriów;

Jednostka audio;

Wyświetlacz nawigacji;

Jednostka nawigacji;

Jednostka aktywnej kontroli hałasu.

33  –
Uchwyty bezpieczników
51 7.5 Hybrydowy:

Rozrusznik;

Moduł sterowania zespołem napędowym (PCM).

52 20 Hybrydowe:

Tylne gniazdo zasilania akcesoriów.

53 10 Hybrydowy:

Przekaźnik modułu sterowania silnikiem (MCM) nr 2.

54 15 Hybrydowy:

Przekaźnik sterujący aktywnego układu sterowania mocowaniem silnika (ACM)

Przekaźnik
R1 Kierunkowskaz;

Światła awaryjne.

R2 Cewka zapłonowa
R3 Główny numer PGM-FI 1
R4 Gniazdo zasilania akcesoriów
R5 Główne PGM-FI nr 2 (pompa paliwa)
R6 Siłownik okien
R7 Czujnik stosunku powietrza do paliwa (A / F)
R8 Rozrusznik
Honda Accord – schemat skrzynki bezpieczników – przedział pasażerski



  1. Przekaźnik modułu sterującego siłownika przepustnicy
  2. Przekaźnik ogrzewania siedzenia
  3. Hybrydowy: tylny przekaźnik gniazda zasilania akcesoriów
  4. Hybrydowy: Przekaźnik Active Control Engine-Mount System (ACM)
  5. Hybrydowy: Elektryczny
    układ wspomagania kierownicy (EPS) Jednostka sterująca 2,4 l (’06 -’07), 3,0 l: moduł sterujący siłownika przepustnicy
  6. Moduł sterujący silnika / zespołu napędowego (ECM / PCM)
  7. Jednostka dodatkowego systemu przytrzymującego (SRS)

Sedan

Honda Accord – schemat bezpieczników – sedan

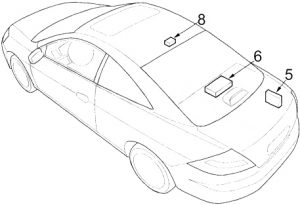

Coupe

Honda Accord – schemat bezpieczników – coupe



  1. Sedan: przekaźnik otwartego dachu księżycowego
  2. Sedan: przekaźnik zamykający dach księżycowy
  3. Hybrydowy: przekaźnik modułu sterowania silnikiem (MCM) nr 1
  4. Hybrydowy: przekaźnik modułu sterowania silnikiem (MCM) nr 2
  5. z wyjątkiem Hybrid: XM Receiver
  6. Hybrydowy: moduł sterowania silnikiem (MCM)
    z wyjątkiem hybrydy: jednostka nawigacyjna
  7. Hybrydowy: jednostka sterująca pompą paliwa
  8. Coupe: jednostka sterująca Moonroof





Komora silnika

Honda Accord – schemat skrzynki bezpieczników – komora silnika



  1. Skrzynka przekaźników nr 2
  2. Jednostka sterująca modulatora ABS / TCS lub VSA
  3. Skrzynka przekaźników nr 1
  4. Skrzynka bezpiecznikowa

Skrzynka bezpiecznikowa komory silnika

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika



Nr
Amp [A]
Opis
1 10 Lewy reflektor (światła mijania)
2 30 Odmgławiacz tylnej szyby;

Moduł sterujący przekaźnika.

3 10 Lewy reflektor (światła drogowe)
4 15 Oświetlenie modułu wyświetlacza Audio-HVAC;

Oświetlenie konsoli pozycji przekładni A / T;

Przednie światła obrysowe;

Światło schowka na rękawiczki;

Światło przełącznika świateł awaryjnych;

Oświetlenie tablicy rejestracyjnej;

Światło przełącznika szyberdachu;

Jednostka nawigacji;

Moduł sterowania przekaźnikiem;

Oświetlenie przełączników ogrzewania siedzenia;

Światła tylne;

Wyłącznik światła TCS (’03 -05);

Wyłącznik światła VSA (’06 -’07).

5 10 Prawe światło główne (światła drogowe)
6 10 Prawe światło główne (światło mijania)
7 7.5 Światło cofania;

Moduł sterujący przekaźnika.

8 15 Czujnik położenia wałka rozrządu (CMP) B;

Czujnik położenia wału korbowego (CKP);

Moduł sterujący silnika, układu napędowego (ECM / PCM);

Zawór sterowania powietrzem biegu jałowego ( IAC);

Wtryskiwacze;

Przepływomierz masowy powietrza;

Przekaźnik główny PGM-FI;

Złącze łącza danych (DLC);

Przekaźnik modułu sterującego siłownika przepustnicy.

9 20 Silnik wentylatora skraplacza;

Przekaźnik wentylatora skraplacza.

10  –
11 20 2,4 l: s

Silnik wentylatora chłodnicy;

Przekaźnik wentylatora chłodnicy.

30 3,0 l, hybrydowy:

Silnik wentylatora chłodnicy;

Przekaźnik wentylatora chłodnicy.

12 7.5 Sprzęgło sprężarki klimatyzacji;

Przekaźnik sprzęgła sprężarki klimatyzacji.

13 20 Moduł sterujący modulatora ABS / TCS (’03 -’05);

Moduł sterujący modulatora VSA (’06 -’07);

Światła hamowania;

Moduł sterujący silnika, układu napędowego (ECM / PCM);

Światło hamowania górnego mocowania;

Lampka zapłonu;

Zintegrowana jednostka sterująca Multiplex (MICU);

Klaksony.

14 40 Wzmacniacz antenowy AM / FM;

Cewka odmgławiacza tylnej szyby;

Odmgławiacz tylnej szyby;

Przekaźnik odmgławiacza tylnej szyby.

15 40 Bezpiecznik (skrzynka bezpieczników przedziału pasażerskiego):

nr 5, 6, 7, 8, 9;

Bezpiecznik (skrzynka bezpiecznikowa komory silnika):

nr 7.

16 15 Przekaźnik kierunkowskazów i świateł awaryjnych
17 30 Jednostka sterująca modulatorem ABS / TCS lub VSA
18 20 03-05:

Modulator ABS / TCS – jednostka sterująca

40 06-07:

VSA Modulator-Control Unit

19 40 Bezpiecznik (skrzynka bezpieczników przedziału pasażerskiego):

nr 1, 2, 3, 4

20 40 Bezpiecznik (skrzynka bezpiecznikowa przedziału pasażerskiego):

nr 12, 14, 15, 16, 17

21 40 Silnik dmuchawy;

Przekaźnik silnika dmuchawy.

22 100 2,4 li 3,0 l:

Akumulator;

Dystrybucja zasilania.

120 Hybrydowy:

Akumulator;

Dystrybucja energii.

70 Hybrydowy:

Jednostka sterująca elektrycznego wspomagania układu kierowniczego (EPS)

23 50 Stacyjka
50 Przekaźnik podnośnika szyb.

Bezpiecznik (skrzynka bezpiecznikowa przedziału pasażerskiego):

nr 24, 25, 26, 27, 28

Przekaźnik
R1 Wentylator chłodnicy
R2 Wentylator skraplacza klimatyzacji
R3 Odmgławiacz tylnej szyby
R4 Sprzęgło sprężarki klimatyzacji
R5 Silnik dmuchawy

Skrzynka przekaźników komory silnika nr 1

z wyjątkiem hybrydy

Honda Accord – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika nr. 1 z wyjątkiem hybrydy



Hybrydowy

Honda Accord – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika nr. 1 hybryda
Nr
Amp [A]
Opis
36 40 Bezpiecznik (skrzynka przekaźnika komory silnika nr 2):

nr 34;

Bezpiecznik (pomocniczy uchwyt bezpiecznika):

53, 54

37 30 Przekaźnik zespołu sterującego pomocniczej pompy oleju przekładniowego (ATFP)
Przekaźnik
R1 Hybrydowy: p

Pomocnicza jednostka sterująca pompy oleju przekładniowego (ATFP)

3.0L (USA):

Sterowanie wentylatorem

3.0L (Kanada):

Światła do jazdy dziennej

R2 2,4L:

Światła do jazdy dziennej

3.0L (Kanada):

Sterowanie wentylatorem

Skrzynka przekaźników komory silnika nr 2 (tylko hybryda)

Honda Accord – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika nr. 2 tylko hybryda
Nr
Amp [A]
Opis
34 7.5 Moduł sterowania silnikiem (MCM);

Przekaźnik MCM nr 1

35  –
Przekaźnik
R1 Sterowanie wentylatorem
R2 Elektryczna pompa wodna
R3 Światła dzienne
Zobacz również:  Honda Pilot (2009-2015) – skrzynka bezpieczników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Andrzej, 49-letni entuzjasta motoryzacji, dzieli się swoim doświadczeniem i wiedzą na blogu, poruszając tematy związane z mechaniką i technologią samochodową.
Komentarze
    Dodaj komentarz
    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
