Honda Accord (1994-1997) – skrzynka bezpieczników

Honda Accord (1994-1997) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996, 1997.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Accord (1994-1997) to bezpiecznik 36 w skrzynce bezpiecznikowej w komorze silnika.

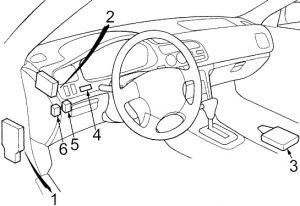

Przedział pasażerski

Honda Accord – schemat skrzynki bezpieczników – przedział pasażerski
  1. Skrzynka bezpiecznikowa
  2. Tempomat
  3. Bezkluczykowy zamek do drzwi / jednostka kontroli bezpieczeństwa
  4. Kontroler jasności świateł
  5. Przekaźnik zamykający szyberdach
  6. Przekaźnik otwierający szyberdach

Skrzynka bezpieczników w przedziale pasażerskim

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim
Nr Amp [A] Opis
1
2 10 Zespół licznika;

Światła awaryjne;

Zegar;

Czujnik prędkości pojazdu (VSS);

Elektromagnes blokady zmiany biegów (A / T);

Zintegrowana jednostka sterująca;

Bezkluczykowy zamek drzwi;

Jednostka sterująca zabezpieczeniami.

3 15 Główny przekaźnik PGM-FI;

Zespół dodatkowego systemu ograniczającego (SRS).

4 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
5
6
7 7,5 Alternator;

Moduł sterujący układu napędowego (PCM);

Detektor obciążenia elektrycznego (ELD);

Moduł sterujący wentylatora chłodnicy;

Układ tempomatu;

Moduł sterujący przekładnią (TCM – V6).

8 10 Wagon:

Silnik wycieraczki tylnej szyby;

Silnik spryskiwacza tylnej szyby.

9 30 Silnik wycieraczek szyby przedniej;

Przekaźnik przerywanej wycieraczki;

Silnik spryskiwacza szyby przedniej.

10
11
12 7,5 Złącze kontrolne ABS;

Jednostka sterująca ABS;

Przekaźnik silnika pompy ABS;

Siłowniki lusterek.

13 7,5 Silnik sterujący recyrkulacją;

Panel sterowania nagrzewnicy;

Lampka kontrolna odmgławiacza tylnej szyby;

Silnik sterujący trybem;

Moduł sterujący wentylatora chłodnicy;

Przekaźnik sprzęgła sprężarki klimatyzacji;

Termostat klimatyzacji;

Przekaźnik odmgławiacza tylnej szyby;

Przekaźnik silnika dmuchawy.

14 7,5 Przekaźnik główny PGM-FI;

Moduł sterujący silnika, zespołu napędowego (ECM / PCM);

Wskaźnik (obwód kontrolny hamulca)

15 7,5 Jednostka sterująca światłami do jazdy dziennej
16 10 Przekaźnik zapalniczki
17 7,5 Bezkluczykowy zamek drzwi;

Jednostka kontroli bezpieczeństwa.

18 7,5 Przekaźnik kierunkowskazów, świateł awaryjnych
Przekaźnik
R1 Kierunkowskaz / zagrożenie
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby

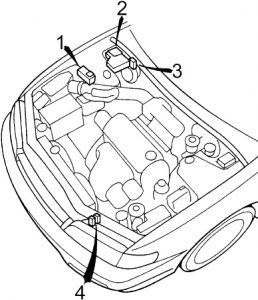

Komora silnika

Honda Accord – schemat skrzynki bezpieczników – komora silnika



  1. Skrzynka bezpieczników nr 2
  2. Skrzynka bezpieczników nr 1
  3. Uchwyt przekaźnika nr 1
  4. 2.2L: Uchwyt przekaźnika nr 2

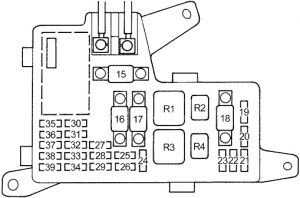

Skrzynka bezpiecznikowa komory silnika nr. 1

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika nr. 1
Nr Amp [A] Opis
15 120 2.2L F22B1:

Akumulator;

Rozdział energii.

100 2,7L C27A4 V6: a

Akumulator;

Rozdział energii.

80 2.2L F22B2: a

Akumulator;

Rozdział zasilania.

16 40 Sedan, Coupe:

Odmgławiacz tylnej szyby, skraplacz hałasu

30 Wagon:

Odmgławiacz tylnej szyby, skraplacz hałasu

17 40 Silnik dmuchawy
18 50 Wyłącznik zapłonu (BAT)
19 20 Lewy reflektor;

Jednostka sterująca światłami do jazdy dziennej.

20 20 Prawy reflektor;

Jednostka sterująca światłami do jazdy dziennej

21 20 Silnik wentylatora chłodnicy
22
23 10 Jednostka sterująca światłami do jazdy dziennej
24 20 Silnik prawej tylnej szyby zasilanej
25 20 Silnik lewej tylnej szyby zasilanej
26 20 Silnik szyby przedniej pasażera
27 20 Silniki elektrycznie regulowanego siedzenia kierowcy

(silnik elektrycznie regulowanego fotela kierowcy,

silnik podnoszonego tylnego siedzenia kierowcy)

28 20 Silnik szyby kierowcy;

Jednostka sterująca szybą elektryczną.

29 30 Silnik szyberdachu
30 20 Klaksony;

Światła hamowania;

Elektromagnes blokady kluczyka (A / T).

31 20 Silnik elektrycznie regulowanego siedzenia kierowcy

(silnik elektrycznie regulowanego siedzenia kierowcy do góry nogami,

silnik elektrycznie regulowanego siedzenia kierowcy).

32 15 Światła mijania;

Światła postojowe;

Tylne światła;

Oświetlenie tablicy rejestracyjnej.

33 15 Główny przekaźnik PGM-FI
20 ’97 – EX (USA), EXR (Ca):

Przekaźnik główny PGM-FI.

34 15 2,2L:

Moduł sterujący wentylatora chłodnicy;

Przekaźnik wentylatora skraplacza;

Przekaźnik sprzęgła sprężarki klimatyzacji.

20 2,7L:

Moduł sterujący wentylatora chłodnicy;

Przekaźnik wentylatora skraplacza;

Przekaźnik sprzęgła sprężarki klimatyzacji.

35 15 Sedan, Coupe:

Kierunkowskaz;

Przekaźnik świateł awaryjnych.

10 Wagon:

Kierunkowskaz;

Przekaźnik świateł awaryjnych.

36 15 Zapalniczka;

Radio stereo;

Odtwarzacz kasetowy.

37 7,5 Zintegrowana jednostka sterująca;

Silnik anteny zasilającej;

Oświetlenie bagażnika;

Oświetlenie wnętrza;

Oświetlenie sufitowe;

Oświetlenie mapy.

38 20 Jednostka sterująca zamkiem drzwiowym bezkluczykowym, zasilanym;

Jednostka sterująca zamkiem bezkluczykowym, modułem bezpieczeństwa.

39 7,5 Moduł sterujący silnika, układu napędowego (ECM / PCM);

Zegar;

Radio stereo;

Odtwarzacz kasetowy;

Moduł sterujący skrzynią biegów (TCM).

Przekaźnik
R1 Reflektor
R2 Siłownik okien
R3 Opornik
R4 Wentylator chłodnicy

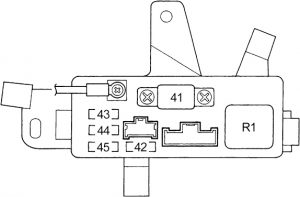

Skrzynka bezpiecznikowa komory silnika nr 2

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika nr. 2
Nr Amp [A] Opis
41 40 Przekaźnik silnika ABS
42 10 Jednostka sterująca ABS
43 20 Przednie solenoidy ABS
44 15 Tylny elektromagnes ABS;

Jednostka sterująca ABS.

45
Przekaźnik
R1 Silnik pompy ABS

Uchwyt przekaźnika komory silnika nr 1

Honda Accord – schemat skrzynki bezpieczników – uchwyt przekaźnika komory silnika nr. 1
Nr Przekaźnik
R1 2,7L V6:

Sprzęgło sprężarki klimatyzacji

R2 Wycieraczki (przerywane)
R3 2,7L V6:

Wentylator skraplacza

Uchwyt przekaźnika komory silnika nr 2 (tylko 2,2 l)

Honda Accord – schemat skrzynki bezpieczników – uchwyt przekaźnika komory silnika nr. 2
Nr Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji
R2 Wentylator skraplacza
