Honda Accord (2008-2009) – skrzynka bezpieczników

Honda Accord (2008-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Accord (2008-2009) to bezpiecznik 23 w skrzynce bezpiecznikowej we wnętrzu po stronie kierowcy.

Komora silnika

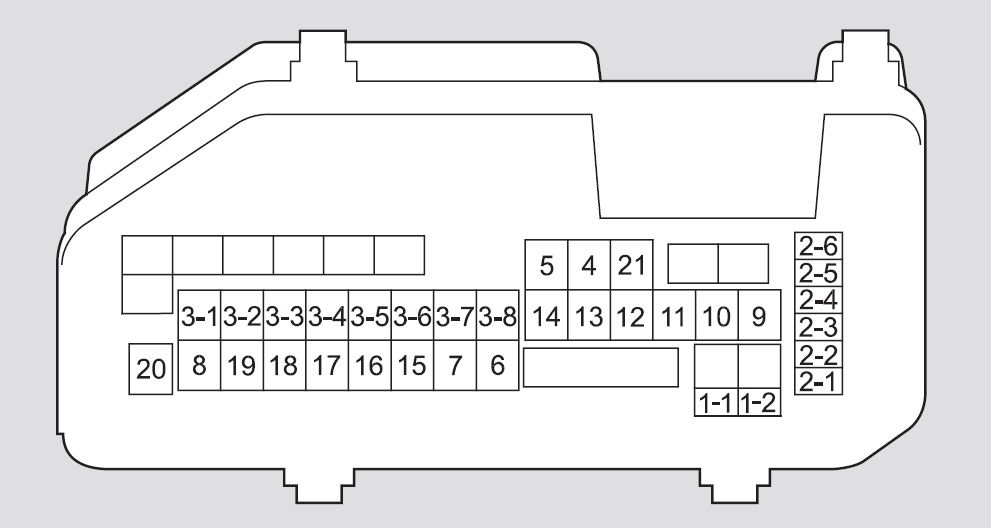

Honda Accord – bezpieczniki – komora silnika
NumerAmpery [A]Opis
1-1 * 1100Akumulator
1-1 * 2100Akumulator
1-240Skrzynka bezpieczników po stronie pasażera
2-1Nieużywany
2-240ABS / VSA
2-330Silnik ABS / VSA
2-4(40)Skrzynka bezpieczników po stronie pasażera
2-5Nieużywany
2-6Nieużywany
3-1 * 1Nieużywany
3-1 * 230Silnik wentylatora dodatkowego
3-230Silnik wycieraczek
3-330Główny silnik wentylatora
3-430Główne światło boczne kierowcy
3-5(60)Skrzynka bezpieczników po stronie kierowcy
3-630Światło boczne  po stronie pasażera
3-7(40)Skrzynka bezpieczników po stronie kierowcy
3-850IG Main
440Odmrażacz tylny
5 * 120Silnik wentylatora dodatkowego
5 * 2Nieużywany
6Nieużywany
7Nieużywany
840Silnik nagrzewnicy
915Światła awaryjne
1020Klakson;

Światło stop.

11Nieużywany
12Nieużywany
1315Cewka IG
1415FI Sub
167,5Światła wewnętrzne
1715FI Main
1815DBW
19 * 1Nieużywany
19 * 27,5Zapasowy;

FI ECU.

207,5Sprzęgło MG
217,5Przekaźnik wentylatora
* Modele silników 1: 2.4

* 2: modele V6

Skrzynka bezpieczników wewnętrzna (po stronie kierowcy)

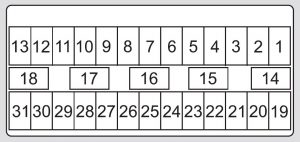

Honda Accord – bezpieczniki – wnętrze (strona kierowcy)
NumerAmpery [A]Opis
1Nieużywany
2Nieużywany
315Spryskiwacz
47,5Wycieraczka
57,5Licznik
67,5ABS / VSA
715ACG
87,5STS *
920Pompa paliwowa
10(10)VB SOL *
1110SRS
127,5ODS (system wykrywania pasażerów)
13Nieużywany
14(10)ACM *
157,5Światła dzienne
167,5Klimatyzacja
177,5Akcesoria, klucz, zamek
187,5Akcesorium
19(20)Elektrycznie przesuwane siedzenie kierowcy *
20(20)Szyberdach *
21(20)Odchylany elektrycznie fotel kierowcy *
2220Tylne lewe okno – zasilanie
2315Przednie gniazdo zasilania akcesoriów
2420Zasilanie okna kierowcy
2510Zamek bocznych drzwi kierowcy
26(10)Lewe przednie światło przeciwmgielne *
2710Małe światła z lewej strony (zewnętrzne)
2810Lewe światło drogowe
297,5TPMS
3010Lewe światło mijania
31Nieużywany
* : Jeśli jest na wyposażeniu

Skrzynka bezpieczników wewnętrzna (od strony pasażera)

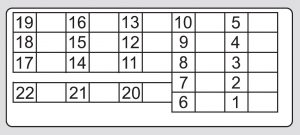

Honda Accord – bezpieczniki – wnętrze (strona pasażera)
NumerAmpery [A]Opis
110Prawe światło drogowe
210Małe światła po prawej stronie (zewnętrzne)
3(10)Prawe przednie światło przeciwmgielne *
410Prawe światło mijania
5Nieużywany
67,5Światła wewnętrzne
7Nieużywany
8(20)Odchylany fotel pasażera z przodu *
9(20)Elektrycznie regulowane siedzenie pasażera z przodu *
1010Zamek prawych bocznych drzwi
11(20)Tylne prawe okno – zasilanie
1215Tylne gniazdo zasilania akcesoriów
1320Okno elektryczne pasażera z przodu
14Nieużywany
15(20)Premium AMP *
16Nieużywany
17Nieużywany
18(10)Podparcie lędźwi*
19(15)Podgrzewacz siedzenia *
20Nieużywany
21Nieużywany
22Nieużywany
* : Jeśli jest na wyposażeniu
