Honda Accord (2006) – skrzynka bezpieczników

Honda Accord (2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006.


Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Accord (2006) to bezpiecznik 9 w skrzynce bezpiecznikowej wewnętrznej.

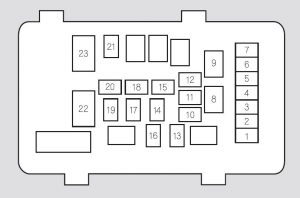

Blok bezpieczników (komora silnika)

Honda Accord – bezpieczniki – komora silnika
Numer Amp [A] Opis
1 10 Lewy reflektor niski
2 (30) (Cewka tylnego odmrażacza) * 1
3 10 Lewy reflektor Hi
4 15 Małe światło
5 10 Prawe światło przednie Cześć
6 10 Niski prawy reflektor
7 7,5 Zapasowy
8 15 FI ECU
9 20 Wentylator skraplacza
10 Nieużywany
11 20 Wentylator chłodzący * 2
30 Wentylator chłodzący * 3
12 7,5 MG. Sprzęgło
13 20 Klakson;

Światło stopu.

14 40 Odmrażacz tylny
15 40 Zapasowy;


ACC.

16 15 Światła awaryjne
17 30 Silnik ABS * 2
30 Silnik TCS * 3
18 20 ABS F / S * 2
40 * Silnik TCS * 3
19 40 Elektrycznie sterowany fotel kierowcy
20 40 Elektrycznie sterowany fotel pasażera * 4
21 40 Silnik nagrzewnicy
22 100 Akumulator
Nieużywany
23 50 + B IGI Main
50 Główne zasilanie okna
* 1 – US EX, EX-L LX-V6 i EX-V6 kanadyjski SE, EX-L, SE-V6 i EX-V6
* 2 – US VP, LX, SE, EX i EX-L kanadyjski DX-G, SE i EX-L
* 3 – US LX-V6 i EX-V6 Kanadyjskie SE-V6 i EX-V6
* 4 – Z wyjątkiem kanadyjskiego DX-G

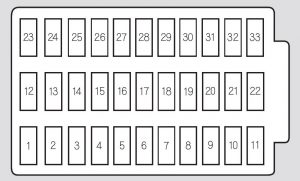

Panel bezpieczników wewnętrznych

Honda Accord – bezpieczniki – panel wewnętrzny
Nr Amp [A] Opis
1 (15) Drive by Wire
2 15 Cewka zapłonowa
3 (10) Światło dzienne
4 15 Laf Heater
5 10 Radio
6 7,5 Wewnętrzne światło
7 10 Światła zapasowe
8 20 Zamek od drzwi
9 15 Przednie gniazda akcesoriów
10 7,5 IG OPDS
11 30 IG wycieraczka
12 Nieużywany
13 (20) Elektrycznie regulowany rozkładany fotel pasażera * 2
14 (20) Przesuwany elektrycznie fotel kierowcy * 2
15 (20) Podgrzewane siedzenie * 2
16 (20) Elektrycznie regulowany fotel kierowcy * 2
17 (20) Prowadnica elektrycznie regulowanego siedzenia pasażera * 2
18 15 IG ACG
19 15 Pompa paliwa IG
20 7,5 Podkładka IG
21 7,5 Licznik IG
22 10 IG SRS
23 7,5 IGP (ECU PGM-FI)
24 20 Lewe tylne zasilanie okna
25 20 Prawe tylne zasilanie okna
26 20 Okno zasilania pasażera
27 20 Okno zasilania kierowcy
28 (20) Szyberdach * 3
29 Nieużywany
30 7,5 IG HAC
31 Nieużywany
32 7,5 ACC
33 7,5 HAC OP
* 1: Modele amerykańskie
* 2: US EX, EX-L, LX-V6 i EX-V6 Kanadyjskie EX-L, SE-V6 i EX-V6
* 3: US EX, EX-L, LX-V6 i EX- V6 kanadyjski SE, EX-L, SE-V6 i EX-V6
