Honda Accord (2008-2012) – skrzynka bezpieczników

Honda Accord (2008-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012.


Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Accord (2008-2012) to bezpiecznik 18 w skrzynce bezpiecznikowej

Przedział pasażerski

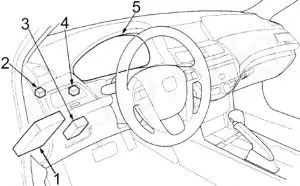

Honda Accord – schemat skrzynki bezpieczników – przedział pasażerski



  1. Skrzynka bezpieczników nr 1
  2. Skrzynka połączeniowa kierowcy nr 2
  3. Jednostka sterująca HandsFreeLink
  4. Skrzynka połączeniowa kierowcy nr 1
  5. Moduł sterujący miernikiem



Skrzynka bezpieczników przedziału pasażerskiego nr 1

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim nr. 1
Nr
Ampery [A]
Opis
1  –
2 7.5 Sterownik siedzenia elektrycznego
3 15 Przekaźnik silnika spryskiwacza
4 7.5 Przekaźnik silnika wycieraczek szyby przedniej
5 7.5 Automatyczne ściemnianie lusterka wewnętrznego;

Przekaźnik cofania;

Zintegrowana jednostka sterująca

kierowcy Multiplex (MICU);

Zespół kompasu elektrycznego;

Moduł sterujący manometrem;

Lewe tylne światło;

Jednostka nawigacyjna;

Zintegrowana jednostka sterująca pasażera (MICU);

Prawe tylne światło;

Zmiana biegów Elektrozawór blokady (A/T);

Jednostka sterująca systemu monitorowania

ciśnienia w oponach (TPMS).

6 7.5 Moduł sterujący modulatora VSA;

Czujnik przyspieszenia bocznego

prędkości odchylenia kątowego.

7 15 Aktywne sterowanie;

Przekaźnik sterujący silnika (ACM) (A/T);

Alternator;

Moduł sterujący silnika/zespołu

napędowego (ECM/PCM) (BKSWNC);

PCM (VBSOL1) (A/T);

Elektromagnetyczny zawór sterujący silnika (M/T);

Detektor obciążenia elektrycznego (ELD);

Jednostka sterująca zamontowana na silniku (A/T);

Zawór upustowy pochłaniacza par paliwa (EVAP);

Zawór elektromagnetyczny blokady

biegu wstecznego (M/T).

8 7.5 3,5L:

rozrusznik;

moduł sterujący silnika/układu

napędowego (ECM / PCM) (STS).

9 20 Moduł sterujący silnika/zespołu

napędowego (ECM / PCM) (IG1);

Pompa paliwa;

Główny przekaźnik PGM-FI nr 2;

Immobilizer-bezkluczykowa jednostka sterująca.

10 10 A/T:

Moduł sterowania zespołem napędowym (PCM) (VBSOL2)

11 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
12 7.5 Jednostka systemu wykrywania pasażerów (ODS);

Wskaźnik odcięcia poduszki powietrznej pasażera;

Zespół dodatkowego systemu zabezpieczającego (SRS).

13  –
14 10 3,5L + A/T:

Jednostka sterująca mocowania silnika;

Przekaźnik sterujący aktywnego sterowania

mocowaniem silnika (ACM).

15 7.5 Światła do jazdy dziennej;

Zintegrowana jednostka sterująca

kierowcy Multiplex (MICU).

16 7.5 Przekaźnik wentylatora skraplacza klimatyzacji;

Wyświetlacz pomocniczy systemu audio-HVAC;

Przekaźnik silnika dmuchawy;

Moduł sterowania klimatyzacją;

Zespół sterowania drzwiami (główny wyłącznik szyby);

Przełącznik klimatyzacji kierowcy;

Przełącznik ogrzewania siedzenia kierowcy;

Przekaźnik sterowania wentylatorem;

Przełącznik klimatyzacji;

Przełącznik ogrzewania przedniego siedzenia pasażera;

Jednostka sterująca HVAC;

Wyświetlacz nawigacji;

Przełącznik lusterka elektrycznego;

Przekaźnik wentylatora chłodnicy;

Przekaźnik odmgławiacza tylnej szyby;

Silnik sterujący recyrkulacją;

Przekaźniki ogrzewania siedzenia

(przełącznik ogrzewania siedzenia).

17 7.5 Zintegrowana jednostka sterująca kierowcy

Multiplex (MICU) (blokada ACC)

18 7.5 Moduł audio;

Przekaźnik gniazda zasilania akcesoriów konsoli;

Przekaźnik gniazda zasilania akcesoriów przednich;

Jednostka sterująca zestawu głośnomówiącego;

Przedni aktywny mikrofon z redukcją szumów;

Przedni mikrofon HFL-Navigation-ANC;

Pokrętło interfejsu;

Elektromagnes blokady klawiszy (A/T);

Wyświetlacz nawigacji;

Jednostka nawigacji.

19 20 Silnik elektrycznie opuszczanego

przedniego siedzenia kierowcy;

Przełącznik regulacji elektrycznie

regulowanego fotela kierowcy;

Silnik przesuwu elektrycznie

regulowanego siedzenia kierowcy;

Jednostka sterująca elektrycznie

regulowanego siedzenia (VMP1).

20 20 Jednostka sterująca – silnik szyberdachu
21 20 Silnik elektrycznie opuszczanego

tylnego siedzenia kierowcy;

Przełącznik regulacji elektrycznie

regulowanego siedzenia kierowcy;

Silnik elektrycznie regulowanego

odchylania fotela kierowcy;

Jednostka sterująca elektrycznie

regulowanego siedzenia (VMP2).

22 20 Lewy tylny silnik szyby;

Przekaźnik szyby

23 15 Przednie gniazdo zasilania akcesoriów

(przedni przekaźnik gniazda zasilania akcesoriów).

24 20 Elektrycznie sterowane okno kierowcy;

Jednostka sterująca multipleksowaniem drzwi

(główny wyłącznik szyby).

25 10 Przekaźnik zasilania zamka drzwi;

siłownik zamka drzwi kierowcy;

siłownik zamka tylnych lewych drzwi;

siłownik zwalniania pokrywy bagażnika;

przekaźnik siłownika zwalniania pokrywy bagażnika.

26 10 Lewe przednie światło przeciwmgielne;

Zintegrowana jednostka sterująca

kierowcy Multiplex (MICU);

Przekaźnik przedniego światła przeciwmgielnego.

27 10 Lewe przednie światło postojowe;

Lewe przednie światło obrysowe;

Oświetlenie tablicy rejestracyjnej;

Tylne światła;

Przekaźnik tylnych świateł;

Zintegrowana jednostka sterująca kierowcy (MICU).

28 10 Lewe światło drogowe
29 7.5 Jednostka sterująca systemu monitorowania

ciśnienia w oponach (TPMS).

30 10 Lewe światło mijania
31  –
Przekaźnik
R1 Główne PGM-FI nr 2 (pompa paliwa)
R2 Przednie gniazdo zasilania akcesoriów
R3 Starter Cut
Honda Accord – schemat skrzynki bezpieczników – przedział pasażerski



  1. Wyświetlacz nawigacji
  2. Jednostka kontroli klimatu
  3. Wzmacniacz dźwięku
  4. Skrzynka bezpieczników nr 2
  5. Podwyświetlacz Audio / HVAC
  6. Jednostka audio



Skrzynka bezpieczników przedziału pasażerskiego nr 2

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim nr. 2
Nr
Ampery [A]
Opis
1 10 Prawe światło drogowe
2 10 Prawe przednie światło postojowe;

Zintegrowana jednostka sterująca

pasażera Multiplex (MICU);

Prawe przednie światło obrysowe;

Przekaźnik światła tylnego;

Bezpiecznik (skrzynka bezpieczników

przedziału pasażerskiego nr 2): nr 6.

3 10 Prawe lewe przednie światło przeciwmgielne;

przekaźnik przedniego światła przeciwmgielnego;.

zintegrowana jednostka sterująca

pasażera Multiplex (MICU).

4 10 Prawe światło mijania
5  –
6 7.5 Lampka kontrolna położenia przekładni A/T;

Oświetlenie otoczenia;

Wyświetlacz pomocniczy systemu audio-HVAC;

Lampka modułu klimatyzacji;

Lampka przełącznika ogrzewania siedzenia kierowcy;

Przełącznik klimatyzacji kierowcy;

Lampka przełącznika ogrzewania

przedniego siedzenia pasażera;

Oświetlenie schowka na rękawiczki;

Przełącznik ostrzeżenia o niebezpieczeństwie;

Lampka kontrolna poduszki powietrznej pasażera;

Jednostka HomeLink;

Lampka jednostki sterującej HVAC;

Lampka przełącznika szyberdachu;

Wyświetlacz nawigacji;

Jednostka nawigacji;

Przełącznik klimatyzacji pasażera;

Lampki na kierownicy;

Lampka wyłącznika VSA.

7  –
8 20 Silnik odchylania fotela przedniego pasażera

(przełącznik regulacji fotela przedniego pasażera).

9 20 Silnik przesuwu fotela przedniego pasażera

(przełącznik regulacji fotela przedniego pasażera).

10 10 Przekaźnik zamka drzwi elektrycznych;

Siłownik zamka drzwi przednich pasażera;

Siłownik zamka prawych tylnych drzwi.

11 20 Wersja 4-drzwiowa:

Silnik prawego tylnego okna zasilania

(prawy tylny przełącznik okna zasilania).

12 15 Gniazdo zasilania akcesoriów konsoli;

przekaźnik gniazda zasilania akcesoriów konsoli.

13 20 Przełącznik szyby przedniej pasażera
14  –
15 20 Wzmacniacz dźwięku
16  –
17  –
18 10 Silnik podparcia lędźwi kierowcy

(przełącznik podparcia lędźwi kierowcy).

19 15 Przekaźniki ogrzewania siedzenia;

ogrzewanie siedzenia kierowcy;

ogrzewanie przedniego siedzenia pasażera.

20  –
21  –
22  –
Honda Accord – schemat skrzynki bezpieczników – przedział pasażerski



  1. Immobiliser-Keyless Control Unit
  2. Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
  3. Środkowa skrzynka połączeniowa
  4. Jednostka dodatkowego systemu przytrzymującego (SRS)
  5. Adapter USB
  6. Przekaźnik gniazda zasilania akcesoriów konsoli
  7. V6 + A / T: Jednostka sterująca silnika



Komora silnika

Honda Accord – schemat skrzynki bezpieczników – komora silnika



  1. Skrzynka bezpiecznikowa
  2. M / T: Moduł sterujący silnika
    A / T: Moduł sterujący układu napędowego
  3. Jednostka sterująca modulatora VSA

Skrzynka bezpiecznikowa komory silnika

Honda Accord – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika
Nr
Ampery [A]
Opis
1.1 120 3,5 l:

akumulator, zasilacz.

100 2,4 l:

akumulator, zasilacz.

1.2 40 Bezpiecznik (skrzynka bezpieczników

przedziału pasażerskiego nr 2):

nr 8, 9, 10, 11, 12, 13

2.1  –
2.2 40 Jednostka sterująca modulatora VSA
2.3 30 Jednostka sterująca modulatora VSA
2.4 40 Bezpiecznik (skrzynka bezpieczników

przedziału pasażerskiego nr 2):

nr 15, 17, 18, 19.

2.5  –
2.6  –
3.1 50 Stacyjka
3.2 40 2,4L (LX-S, LX-P PZEV, LX (’11 -’12)):

Bezpiecznik (Skrzynka bezpieczników

przedziału pasażerskiego nr 1):

nr 18, 19, 20, 21, 22, 23, 24, 25.

3.3 30 Bezpiecznik (skrzynka bezpieczników

przedziału pasażerskiego nr 2):

nr 1, 2, 3, 4

3.4 60 3,5L: 2,4L (z wyjątkiem ↑):

Bezpiecznik (skrzynka bezpieczników

przedziału pasażerskiego nr 1):

nr 18, 19, 20, 21, 22, 23, 24, 25.

3.5 30 Bezpiecznik (skrzynka bezpieczników

przedziału pasażerskiego nr 1):

nr 26, 27, 28, 29, 30

3.6 30 3,5 l:

Przekaźnik wentylatora chłodnicy;

Silnik wentylatora chłodnicy.

30 2,4 l:

Silnik wentylatora skraplacza klimatyzacji;

przekaźnik wentylatora skraplacza klimatyzacji.

3.7 30 Przekaźnik wysokiego/niskiego poziomu

wycieraczek szyby przedniej;

Przekaźnik przerywany silnika wycieraczek szyby przedniej;

Silnik wycieraczek szyby przedniej;

Przekaźnik silnika wycieraczek szyby przedniej.

3.8 30 3,5 l:

Przekaźnik wentylatora skraplacza klimatyzacji;

Silnik wentylatora skraplacza klimatyzacji.

30 2,4 l:

Przekaźnik wentylatora chłodnicy;

Silnik wentylatora chłodnicy.

4 40 Przekaźnik odmgławiacza tylnej szyby;

Szklana cewka anteny;

Skraplacz redukcji szumów.

5 20 2,4 l:

Silnik wentylatora dodatkowego.

6  –
7  –
8 40 Silnik dmuchawy;

Przekaźnik silnika dmuchawy.

9 15 Przełącznik ostrzegawczy;

zintegrowana jednostka sterująca

kierowcy Multiplex (MICU).

10 20 Przełącznik położenia pedału hamulca;

Zintegrowana jednostka sterująca kierowcy Multiplex (MICU);

Moduł sterujący silnika/zespołu napędowego (ECM/PCM);

Górne światło hamowania;

Przekaźnik klaksonu;

Klakson;

Lewe światło hamowania;

Prawe światło hamowania.

11  –
12  –
13 15 Przekaźnik cewki zapłonowej, cewki zapłonowe
14 15 3,5 l:

Podprzekaźnik PGM-FI,

Zawór odcinający kanistra kontroli par paliwa (EVAP),

Czujnik stosunku paliwa przedniego powietrza (A/F),

Przedni wtórny podgrzewany czujnik tlenu (HO2S);

Tylny czujnik stosunku paliwa do powietrza (A/F);

Tylna wtórna podgrzewana sonda lambda (HO2S);

Bezpiecznik (skrzynka bezpiecznikowa komory silnika): nr 21.

15 2,4 l:

Przekaźnik PGM-FI;

Czujnik stosunku powietrza do paliwa (A/F);

Moduł sterujący silnika/układu napędowego (ECM / PCM).

15 10 Jednostka audio;

Jednostka wyświetlacza pomocniczego audio-HVAC;

Złącze łącza danych (DLC);

Oświetlenie wewnętrzne drzwi kierowcy (4 drzwi);

Zintegrowana jednostka sterująca

multipleksu kierowcy (MICU) (VBU);

Przedni aktywny mikrofon z redukcją szumów;

Przednia nawigacja HFL -Mikrofon ANC;

Lampka oświetlenia wnętrza przednich drzwi pasażera (4 drzwi);

Moduł sterujący manometrem;

Jednostka sterująca HandsFreeLink;

Jednostka sterująca bezkluczykowego immobilizera;

Wyświetlacz nawigacji, jednostka nawigacji;

Zintegrowana jednostka sterująca

Multiplex pasażera (MICU) (VBU);

Jednostka sterująca elektrycznie regulowanego fotela;

Główny wyłącznik szyby.

16 7.5 Oświetlenie sufitowe,

oświetlenie lusterka kosmetycznego kierowcy,

przednie indywidualne oświetlenie mapy,

jednostka HomeLink,

oświetlenie kluczyka zapłonu,

oświetlenie lusterka kosmetycznego pasażera,

oświetlenie bagażnika

17 15 Czujnik położenia wału korbowego (CKP),

czujnik położenia wałka rozrządu (CMP),

moduł sterujący silnika/zespołu

napędowego (ECM / PCM) (IGP),

przekaźnik sterujący elektronicznego układu

sterowania przepustnicą (ETCS),

wtryskiwacze,

czujnik masowego przepływu powietrza (MAF),

PGM-FI Przekaźnik główny nr 1,

przekaźnik główny PGM-FI nr 2 (pompa paliwa)

18 15 Przekaźnik sterujący elektronicznego

układu sterowania przepustnicą (ETCS);

moduł sterujący silnika/zespołu napędowego (ECM/PCM)

19 7.5 3,5L:

Moduł sterujący silnika/układu

napędowego (ECM / PCM) (VBUM)

20 7.5 Sprzęgło sprężarki klimatyzacji,

przekaźnik sprzęgła sprężarki klimatyzacji

21 7.5 3,5 l:

Przekaźnik wentylatora chłodnicy.

7.5 2,4 l:

Przekaźnik wentylatora skraplacza klimatyzacji.

Przekaźnik
R1 Silnik dmuchawy
R2 Klakson
R3 Główny numer PGM-FI 1
R4 PGM-FI Sub
R5 Cewka zapłonowa
R6 Sterowanie elektronicznym układem sterowania przepustnicą (ETCS)
R7  –
R8 Odmgławiacz tylnej szyby
R9 Sprzęgło sprężarki klimatyzacji
Honda Accord – schemat skrzynki bezpieczników



  1. Jednostka nawigacji
  2. Jednostka sterująca / silnik szyberdachu
  3. Odbiornik XM
  4. Kompas elektryczny



Zobacz również:  Honda HR-V (2019-...) – skrzynka bezpieczników

Dodaj komentarz
