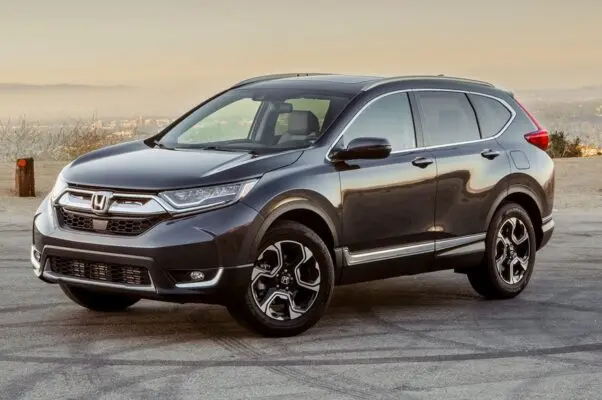

Honda CR-V (2017) – skrzynka bezpieczników

Honda CR-V (2017) – schemat skrzynki bezpieczników

Rok produkcji: 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie CR-V to bezpiecznik 29 w skrzynce bezpiecznikowej pod deską rozdzielczą.

Skrzynka bezpiecznikowa komory silnika

Nr	Opis	Ampery [A]
1	Audio AMP*	(30)
	Elektryczny wzmacniacz hamulca	40
	Główny silnik wentylatora	30
	Moduł przekaźnika 1	30
	Reklama
	IG główny 2* 2	30
	Moduł przekaźnika 2	30
Akumulator	125
2	EPS	70
	IG główny 1	30* 2
	IG główny 1	50* 3
	Opcja skrzynki bezpieczników	(40)
	Skrzynka bezpiecznikowa	60
	Silnik wycieraczki przedniej	30
	Silnik wentylatora dodatkowego	30
3	Odmrażacz tylnej szyby	40
	Rozrusznik	30
	Skrzynka bezpiecznikowa	40
	Silnik ABS/VSA	40
	ABS/VSA FSR	40
	Silnik dmuchawy	40
4	Blok opcji 1*	(40)
	Blok opcji 2*	(40)
	–	–
	Elektryczna klapa tylna*	(40)
Reklama
5	VB ACT* 4	(7,5)
6	Wycieraczka	15
7	FI główny	15
8	FI Sub* 4	15
8	DBW* 5	15
9	Światła stopu	10
10	Wtryskiwacz	20
11	LAF	7,5
12	FI ECU* 4	10
12	– * 5	–
13	Odmrażacz przedniej wycieraczki*	(15)
14	Światła awaryjne	10
15	Cewka IG	15
16	Skrzynia biegów* 4	(15)
16	-* 5	–
Reklama
17	–	–
18	Zapasowy	10
19	Audio	15
20	AWD*	(20)
21	Ogrzewanie tylnego siedzenia* 1	(20)
21	– * 2	–
22	Przednie światła przeciwmgielne* 3; Dolna kratka migawki.	(15)
23	Sprężarka klimatyzacji/kratka górnej przesłony	10
24	Klakson	10
25	Wentylator chłodzący	7,5
26	–	–
27	–	–
28	Przełącznik magnetyczny ST * 4	(7,5)
29	–	–
30	–	–
* 1: Modele z inteligentnym systemem wprowadzania danych mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu. * 2: Modele z systemem smart entry * 3: Modele bez systemu smart entry * 4: modele z silnikiem 1,5 l * 5: modele z silnikiem 2,4 l

Skrzynka bezpieczników wewnętrznych

Znajduje się pod deską rozdzielczą.

Nr	Opis	Ampery [A]
1	Akcesorium	10
2	Blokada klawiszy	5
3	Opcja	10
Reklama
4	Opcja 1	5
4	Transmisja 2, 3	(10)
5	Opcja	10
6	Wskaźnik SRS	10
7	Licznik	10
8	Pompa paliwowa	15
9	Klimatyzacja	10
10	Gniazdo zasilania akcesoriów (konsola środkowa)	(20)
11	Sterowanie silnikiem * 3	5
12	Zamek bocznych drzwi pasażera	10
13	Odblokowanie bocznych drzwi kierowcy	10
14	Boczne okno elektryczne kierowcy	20
15	Okno elektryczne z przodu po stronie pasażera	20
16	Zamek od drzwi	20
17	Skrzynia biegów * 1, * 3	(10)
17	Opcja 2	5
18	Obsługa siedzenia kierowcy*	(10)
19	Szyberdach*	(20)
20	Rozrusznik	10
21	ACG	10
22	Światła do jazdy dziennej	10
23	Ogrzewanie kierownicy *1, Elektryczna klapa tylna bez użycia rąk.	(10)
24	Opcja	5
25	Zamek drzwi kierowcy	(10)
26	Odblokowanie bocznych drzwi pasażera	10
27	Tylne okno elektryczne po stronie pasażera	20
28	Zasilanie okna kierowcy	20
29	Przednie gniazdo zasilania akcesoriów	20
30	Inteligentne wejście *1	20
30	STS *2	5
Reklama
31	Odchylany elektrycznie fotel kierowcy *	(20)
32	Ogrzewanie przednich siedzeń *	(20)
33	Elektrycznie przesuwane siedzenie kierowcy *	(20)
34	ABS/VSA	10
35	SRS	10
36	Opcja HAC *	20
37	Wyświetlacz*	15
38	Zamek bocznych drzwi kierowcy	10
39	Odblokowanie drzwi kierowcy	(10)
A	Elektrycznie zamykana klapa tylna*	(20)
B	Elektrycznie przesuwane siedzenie pasażera*	(20)
C	Elektrycznie odchylany fotel pasażera*	(20)
D	Silnik rolet panoramicznych *3	(20)
E	Dmuchawa tylna	(20)
F	EPT L.	(20)
G	EPT R	(20)
H	Gniazdo zasilania akcesoriów (powierzchnia ładunkowa) *4	(20)
: Niedostępne we wszystkich modelach 1: Modele kanadyjskie z podgrzewaczem kierownicy * 2: Modele bez inteligentnego systemu wejściowego * 3: Modele kanadyjskie z panoramicznym dachem * 4: Modele kanadyjskie
