Fiat Croma (2007-2009) – skrzynka bezpieczników
Fiat Croma (2007-2009) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie Croma (2007-2009) to bezpiecznik F52 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników w desce rozdzielczej
| Opis | Nr | Ampery [A] |
| Prawe światła mijania | F12 | 15 |
| Lewe światło mijania;
Ustawiania świateł głównych. |
F13 | 15 |
| Cewki przekaźnika komory silnika i komputera pokładowego/nadwozia. | F31 | 7,5 |
| +30 Sterowniki drzwi kierowcy i pasażera | F32 | 15 |
| + 15 mocy dla bagażnika –
punkt rozgałęzienia lewej tylnej szyby. |
F33 | 20 |
| + 15 mocy do bagażnika –
rozgałęzienie prawej tylnej szyby. |
F34 | 20 |
| +15 Światła cofania;
Czujnik AQS; Czujnik wody w filtrze oleju napędowego; Decymetr; Dodatkowa grzałka. |
F35 | 7,5 |
| +30 Ustawienie wstępne dla jednostki
sterującej przyczepy. |
F36 | 20 |
| +15 Trzecie światło stop;
Tablica przyrządów; Sterownik lewego i prawego reflektora; Sterowana kluczem moc sterownika gazowo-wyładowczego reflektora. |
F37 | 10 |
| Odblokowywanie rozruchu | F38 | 15 |
| +30 gniazdo diagnostyczne EOBD;
Oświetlenie sufitowe; Programowanie telefonu; Jednostka sterująca syreną alarmową; Jednostka sterująca alarmem ochrony wolumetrycznej; Jednostka kontroli ciśnienia w oponach; Jednostka sterująca zestawem głośnomówiącym. |
F39 | 10 |
| Ogrzewana szyba tylna | F40 | 30 |
| Odmrażacz dyszy spryskiwacza szyby przedniej, tylnej | F41 | 15 |
| Wycieraczka szyby przedniej;
Pompa spryskiwacza szyby przedniej/tylnej. |
F42 | 7,5 |
| Wycieraczka, pompa spryskiwacza przedniej szyby | F43 | 30 |
| Gniazdo prądowe na konsoli środkowej | F44 | 20 |
| Szyberdach | F45 | 20 |
| Zasilanie jednostki sterującej po stronie kierowcy | F46 | 20 |
| Silnik kurtyny szyberdachu | F47 | 20 |
| Zasilanie jednostki sterującej po stronie pasażera | F48 | 20 |
| +15 Punkt rozgałęzienia kierownicy;
Connect; Jednostka sterująca czujnika deszczu; System klimatyzacji; Podgrzewacz oleju napędowego; Jednostka sterująca zabezpieczeniem wolumetrycznym, Jednostka sterująca do przesuwania i ogrzewania lewego przednich siedzeń; Jednostka sterująca zestawem głośnomówiącym; Programowanie telefonu; Tempomat; Ściemniacz tablicy przyrządów; Zasłona szyberdachu. |
F49 | 7,5 |
| System poduszek powietrznych | F50 | 7,5 |
| +15 Punkt rozgałęzienia elektrycznego
układu kierowniczego; Jednostka kontroli ciśnienia w oponach. |
F51 | 7,5 |
| Wycieraczka tylnej szyby;
Cewki przekaźnika modułu sterującego bagażnika; Zapalniczka |
F52 | 15 |
| +30 tablica przyrządów | F53 | 7,5 |
Skrzynka bezpieczników w komorze silnika
| Opis | Nr | Ampery [A] |
| +30 Jednostka sterująca na desce rozdzielczej 2 | F1 | 60 |
| +30 Wentylator klimatyzacji | F2 | 40 |
| + 30 Punkt rozgałęzienia elektrycznego zamka kierownicy. | F3 | 20 |
| + 30 Punkt odgałęzienia hamulca (pompa) | F4 | 40 |
| + 30 Punkt odgałęzienia hamulca (elektrozawór) | F5 | 40 |
| +30 Niska prędkość wentylatora chłodzącego silnik
(2,2 – Multijet) |
F6 | 40 |
| + 30 Niska prędkość wentylatora chłodzącego silnik
(Multijet przy) |
F6 | 50 |
| +30 Wysoka prędkość wentylatora chłodzącego silnik
(2.2 – Multijet) |
F7 | 40 |
| + 30 Wysoka prędkość wentylatora chłodzącego silnik
(Multijet przy) |
F7 | 50 |
| +30 Wentylator klimatyzacji ręcznej
(z wyłączeniem Multijet at) |
F8 | 40 |
| Spryskiwacz reflektorów | F9 | 20 |
| Klakson | F10 | 15 |
| Różne usługi dodatkowe | F11 | 15 |
| Prawe światło drogowe | F14 | 10 |
| Lewe światło drogowe | F15 | 10 |
| System Ei | F16 | 7,5 |
| Ei podstawowe usługi | F17 | 10 |
| +30 Sterownik silnika;
Sterownik automatycznej skrzyni biegów i dźwignia zmiany biegów. |
F18 | 7,5 |
| Kompresor | F19 | 7,5 |
| Filtr oleju napędowego | F20 | 30 |
| Zasilanie pompy paliwa | F21 | 15 |
| Podstawowe usługi Ei (benzyna) | F22 | 15 |
| Podstawowe usługi Ei (Multijet) | F22 | 15 |
| +30 System dźwiękowy;
Dodatkowa jednostka sterująca nagrzewnicą. |
F23 | 20 |
| + 15 Sterownik automatycznej skrzyni biegów;
Dźwignia zmiany biegów. |
F24 | 15 |
| Przednie światła przeciwmgielne | F30 | 15 |

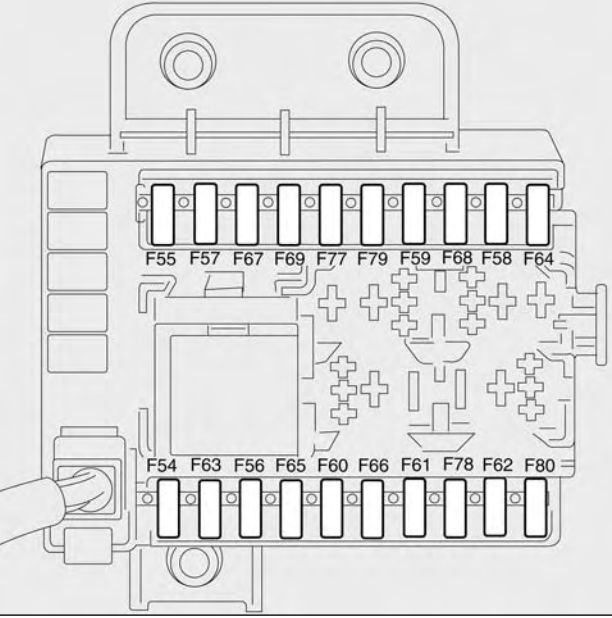

Skrzynka bezpieczników w bagażniku
| Opis | Nr | Ampery [A] |
| +30 Wzmacniacz zewnętrznego systemu dźwiękowego | F54 | 25 |
| Wolny | F55 | – |
| +30 Sterowanie lewym przednim siedzeniem. | F56 | 25 |
| Ogrzewanie siedzenia kierowcy | F57 | 7,5 |
| Wolny | F58 | – |
| Wolny | F59 | – |
| +30 Sterowanie prawym przednim siedzeniem. | F60 | 25 |
| Wolny | F61 | – |
| Wolny | F62 | – |
| Wolny | F63 | – |
| Wolny | F64 | – |
| Wolny | F65 | – |
| Wolny | F66 | – |
| Ogrzewanie siedzenia pasażera | F67 | 7,5 |
| Wolny | F68 | – |
| Wolny | F69 | – |
| Wolny | F77 | – |
| Wolny | F78 | – |
| Wolny | F79 | – |
| Wolny | F80 | – |
Skrzynka bezpieczników w pobliżu akumulatora
| Opis | Nr | Ampery [A] |
| Skrzynka bezpieczników w komorze silnika | F70 | 150 |
| Jednostka sterująca na desce rozdzielczej 1 | F71 | 70 |
| + 30 Sterownik świec żarowych (Multijet) | F72 | 60 |
| + 30 Punkt odgałęzienia elektrycznego wspomagania kierownicy
(z wyłączeniem benzyny 2,2) |
F73 | 80 |
| + 30 Punkt rozgałęzienia elektrycznego wspomagania kierownicy 2.2 wersja benzynowa
(zestaw na ścianie obudowy akumulatora) |
fa | 80 |
