Fiat Punto Evo (2010-2012) – skrzynka bezpieczników

Fiat Punto Evo (2010-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fiacie Punto to bezpiecznik F51 w skrzynce bezpiecznikowej

Skrzynka bezpieczników w desce rozdzielczej

Opis Nr Amp [A]
Światło mijania prawe 1 7,5
Światło mijania lewe;

Korektor ustawienia reflektora.

8 7,5
Zasilanie INT/A cewek przekaźników w

skrzynce bezpieczników w komorze silnika i

cewek przekaźników w centralce body komputer.

13 5
Lampa sufitowa, oświetlenie bagażnika,

Oświetlenie schowka w desce rozdzielczej

2 5
Zasilanie + akumulatora do gniazdka

diagnostycznego EOBD,

Centralka klimatyzacji automatycznej,

Syreny alarmu,

Radioodtwarzacza,

Centralki Blue&Me™.

5 10
Zasilanie INT dla zestawu wskaźników;

Wyłącznik pedału hamulca (styk normalnie

otwarty – N. O.);

Trzecie światło stop.

11 5
Siłownik blokowania/odblokowywania drzwi;

Siłownik aktywacji dead lock;

Siłownik odblokowywania pokrywy bagażnika.

4 20
Pompa elektryczna spryskiwaczy

szyby przedniej, tylnej.

6 20
Silnik podnośnika szyby w drzwiach

przednich po stronie kierowcy.

14 20
Silnik podnośnika szyby w drzwiach

przednich po stronie pasażera.

7 20
Zasilanie INT do podświetlenia zespołu wyłączników;

Centralki rozpoznania ciśnienia w oponach TPMS;

Przesuwanie lusterek wstecznych

elektrycznych zewnętrznych;

Centralki dachu otwieranego elektrycznie;

Gniazdka infotelematycznego my-port;

Lusterka wewnętrznego elektrochromatycznego.

12 5
Zestaw wskaźników 3 5
Zasilanie INT wyłącznika na pedale

hamulca (styk NC);

Wyłącznika na pedale sprzęgła;

Zespołu nagrzewnicy wewnętrznej;

Centralki Blue&Me™;

Systemu przystosowania do

zamontowania radioodtwarzacza;

Centralki stabilizacji napięcia;

Świateł cofania w zderzaku;

Czujnika serwohamulca;

Cewek przekaźników w skrzynce

bezpieczników w komorze silnika.

10 7,5
Zobacz również:  Fiat 500L (od 2012 roku) - akumulatory

Skrzynka bezpieczników w komorze silnika

Opis Nr Amp [A]
System audio Hi-Fi kompletny

z radioodtwarzaczem;

Centralka i głośnik subwoofer.

09 20
Sygnał dźwiękowy 10 10
Światło drogowe lewe;

Światło drogowe prawe.

14 15
Sprężarka klimatyzacji 15 30
Sprężarka klimatyzacji 19 7,5
Ogrzewana szyba tylna 20 30
Pompa elektryczna paliwa na zbiorniku 21 15
Światło przeciwmgielne lewe;

Światło przeciwmgielne prawe.

30 15
Gniazdko prądowe (przystosowanie) 85
Gniazdko prądowe w kabinie;

Zapalniczka.

86 15
Czujnik IBS stanu naładowania

akumulatora

87 5
Ogrzewanie lusterka zewnętrznego

po stronie kierowcy;

ogrzewanie lusterka zewnętrznego

po stronie pasażera.

88 7,5

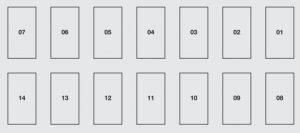

Skrzynka bezpieczników w komorze bagażnika

Opis Nr Amp [A]
System otwierania elektrycznego

dachu otwieranego.

17 20
Centralka zarządzania

systemem alarmowym.

14 7,5
Wolny 01
Wolny 03
Wolny 04 10
Wolny 15
Wolny 16
Wolny 08 10
Wolny 07
Gniazdko prądowe w

komorze bagażnika.

05 15
Centralka rozpoznania ciśnienia

w oponach TPMS,

13 5
Wolny 09 10
Wolny 06
Wolny 02
