Golf ósmej generacji rozdziela bezpieczniki między skrzynkę w komorze silnika, skrzynkę w kabinie i kilka pojedynczych wkładek dużej mocy przy akumulatorze. Poniżej pełny wykaz pozycji z amperażem i opisem obwodów.

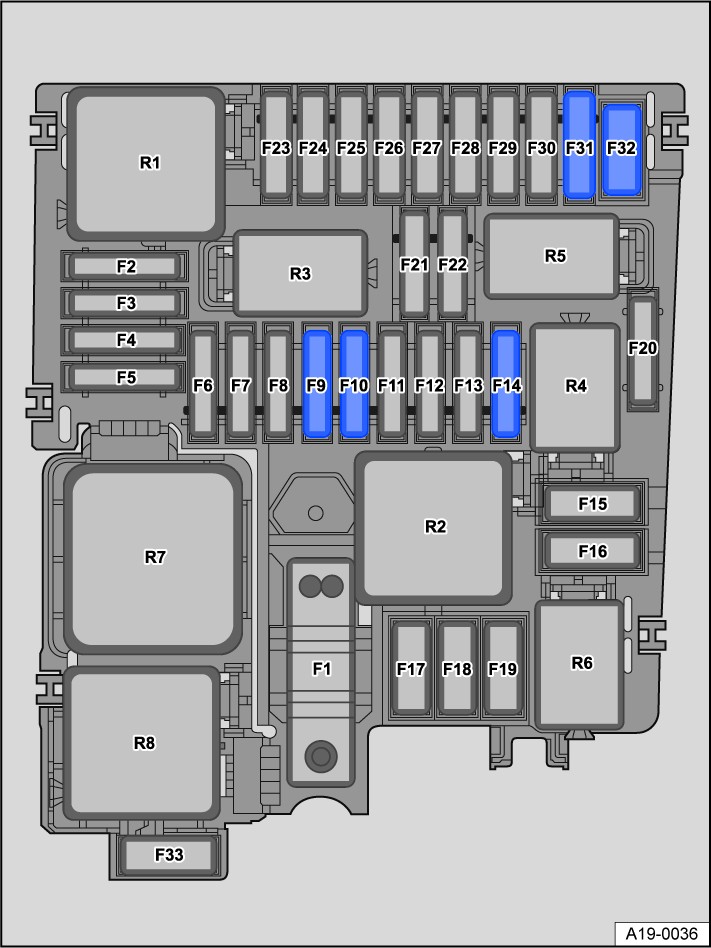

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB1 | 400 | Jednostka sterująca wspomaganiem kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB2 | 7,5 | Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania napięciem (olej napędowy) Jednostka sterująca silnika/silnikaJednostka sterująca ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB3 | 20 | Przekaźnik zasilania prądem podzespołów silnika (benzyna 2,0 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB3 | 7,5 | Przekaźnik zaworów odcinających gaz (silnik na gaz ziemny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB4 | 15 | Lewy przedni reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB5 | 15 | Prawy przedni reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB6 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB7 | 30 | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB8 | 40 | Serwo hamulca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB9 | 15 | Przekaźnik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB10 | 30 | Jednostka sterująca silnika wycieraczek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB11 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB12 | 15 / 30 | Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów Jednostka sterująca automatycznej skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB13 | 25 | Jednostka sterująca ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB14 | 20 | Jednostka sterująca nagrzewnicą pomocniczą | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB15 | 40 | Jednostka sterująca ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB16 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB17 | 40 | Dodatkowy element nagrzewnicy powietrza (olej napędowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB18 | 40 | Dodatkowy element nagrzewnicy powietrza (olej napędowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB19 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB20 | 15 | Jednostka sterująca blokady mechanizmu różnicowego osi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB21 | 7,5 | Jednostka sterująca silnika/silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB22 | 30 | Rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB23 | 15 | Jednostka sterująca silnika/silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB24 | 7,5 / 10 | Wentylator chłodnicy Czujnik poziomu i temperatury oleju Filtr z węglem aktywnymZawór elektromagnetyczny 1 (silnik benzynowy, gaz ziemny) Zawór sterujący wałka rozrządu wydechu 1 (silnik benzynowy, gaz ziemny) Zawór sterujący wałka rozrządu zaworów dolotowych 1 (silnik benzynowy, gaz ziemny) Zawór regulacji ciśnienia oleju (silnik benzynowy, gaz ziemny) Zawór sterujący strumieniem chłodzenia tłoka (silnik benzynowy, gaz ziemny) Zawór regulacji ciśnienia paliwa (silnik wysokoprężny) Przekaźnik układu dozowania środka redukującego (silnik wysokoprężny) Automatyczna jednostka sterująca okresu żarzenia (silnik wysokoprężny) Rozrusznik-alternator (modele z 48 Układ V) Siłownik krzywki wlotu dla cylindra 2 (benzyna 1,5 l) Siłownik krzywki wydechu dla cylindra 2 (benzyna 1,5 l) Siłownik krzywki wlotu dla cylindra 3 (benzyna 1,5 l) Siłownik krzywki wydechu dla cylindra 3 (benzyna 1,5 l) Czujnik ciśnienia w zbiorniku gazu (silnik na gaz ziemny) Przekaźnik zaworów odcinających gaz (silnik na gaz ziemny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB25 | 10 | Zawór wtrysku gazu 1 (silnik na gaz ziemny) Zawór wtrysku gazu 2 (silnik na gaz ziemny) Zawór wtrysku gazu 3 (silnik na gaz ziemny) Zawór wtrysku gazu 4 (silnik na gaz ziemny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB26 | 10 | Grzałka odpowietrznika skrzyni korbowej (olej napędowy) Zawór regulacji ciśnienia oleju (silnik wysokoprężny) Siłownik regulacji temperatury silnika (silnik wysokoprężny) Zawór regulacji płynu chłodzącego (silnik wysokoprężny) Zawór sterujący strumieniem chłodzenia tłoka (silnik wysokoprężny) Pompa obiegowa płynu chłodzącego (benzyna 2,0 l) Pompa chłodzenia powietrza doładowującego (silnik benzynowy, gaz ziemny) Dodatkowa pompa ogrzewania (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB27 | 10 / 15 | Czujnik cząstek stałych (diesel) Sonda lambda 1 za katalizatorem (benzyna) Sonda lambda 1 przed katalizatorem (benzyna) Sterownik czujnika NOx (diesel) Sterownik 2 czujnika NOx (diesel) Sterownik 3 czujnika NOx (diesel) Sterowanie jednostka 1 dla czujnika cząstek stałych (olej napędowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB28 | 20 | Cewka zapłonowa 1 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 2 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 3 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 4 z wyjściem (benzyna 1,5 l, benzyna 1,4 l) Elektrozawór filtra z węglem aktywnym 1 (benzyna 1,4 l) Zawór sterujący wałka rozrządu zaworów dolotowych 1 (benzyna 1,4 l) Zawór sterujący wałka rozrządu wydechu 1 (benzyna 1,4 l) Zawór regulacji ciśnienia oleju (benzyna 1,4 l ) ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB29 | 15 / 20 | Jednostka sterująca pompą paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB30 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB31 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB32 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Główny przekaźnik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik wysokiej mocy cieplnej (olej napędowy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Przekaźnik klaksonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Przekaźnik rozrusznika 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Przekaźnik rozrusznika 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Przekaźnik zaworów odcinających gaz (napęd na gaz ziemny) Przekaźnik zasilania prądem podzespołów silnika (silnik benzynowy 2,0 l) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |

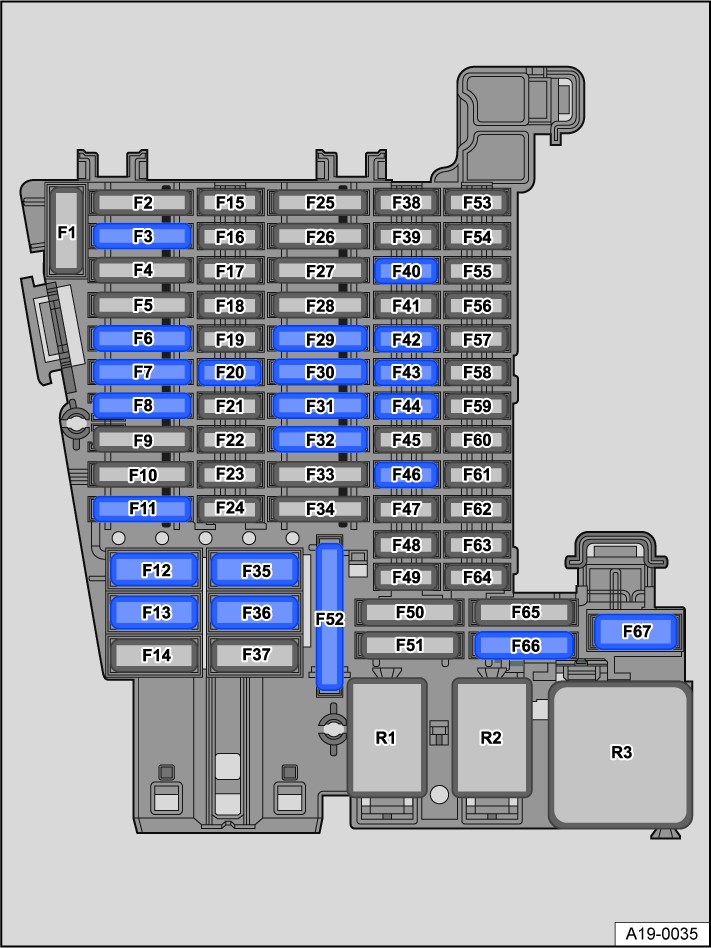

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Automatyczna jednostka kontrolująca okres świecenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Przekaźnik niskiej mocy cieplnej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis |
|---|---|---|

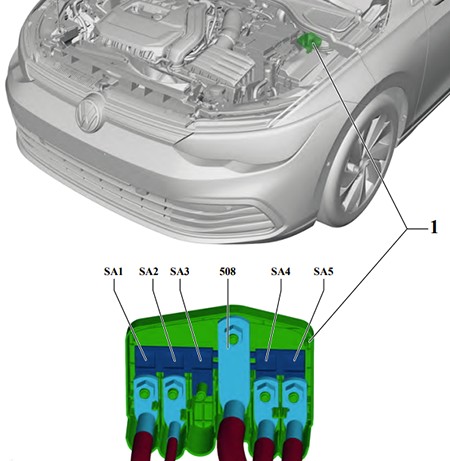

| SA1 | 150 | Uchwyt bezpiecznika B |
| SA2 | 50 | Wentylator chłodnicy |
| SA3 | Nieużywany | |
| 508 | Akumulator | |
| SA4 | 125 | Uchwyt bezpiecznika C |
| SA5 | 125 | Uchwyt bezpiecznika C |
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC1 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC2 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC3 | 25 | Jednostka sterująca detektora przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC4 | 20 | Jednostka sterująca podgrzewacza czynnika redukującego (olej napędowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC5 | 25 | Siłownik blokady postojowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC6 | 30 | Pokładowa jednostka sterująca zasilaniem Oświetlenie wewnętrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC7 | 30 | Sterownik ogrzewania i klimatyzacji Ogrzewanie siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC8 | 20 | Sterownik regulacji przesuwanego szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC9 | 30 | Sterownik drzwi kierowcy (modele z kierownicą po lewej stronie) Sterownik drzwi przednich pasażera (modele z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (modele z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie pasażera (modele z kierownicą po prawej stronie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC10 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC11 | 15 | Jednostka sterująca detektora przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC12 | 40 | Pokładowa jednostka sterująca zasilaniem Oświetlenie zewnętrzne (lewa strona) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC13 | 40 | Pokładowa jednostka sterująca zasilaniem Centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC14 | 30 | Cyfrowa jednostka sterująca pakietem dźwiękowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC15 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC16 | 7,5 | Jednostka sterująca poduszką powietrzną | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC17 | 10 | Przekaźnik układu dozowania środka redukującego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC18 | 7,5 | Interfejs systemu wsiadania i ruszania Zewnętrzna klamka kierowcy (modele z kierownicą po lewej stronie) Zewnętrzna klamka drzwi pasażera z przodu (modele z kierownicą po prawej stronie) Jednostka sterująca 2 zabezpieczenia przed włamaniem Jednostka sterująca 3 zabezpieczenia przed włamaniem Jednostka sterująca 4 zabezpieczenia przed włamaniemZabezpieczenie przed włamaniem Jednostka sterująca 5 zabezpieczenia przed włamaniem Jednostka sterująca elektronicznej blokady kolumny kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC19 | 7,5 | Wkład tablicy rozdzielczej Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC20 | 7,5 | Jednostka kontroli dostępu do Internetu Jednostka sterująca czytnikiem kart chipowych (Japonia) Tuner TV (Japonia) Uchwyt na telefon Jednostka sterująca stabilizacją transmisji i odbioru Złącze USB 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC21 | 7,5 | Sterownik wspomagania zmiany pasa ruchu Sterownik wspomagania zmiany pasa ruchu 2 Lusterko zewnętrzne po stronie kierowcy Lusterko zewnętrzne po stronie pasażera Uchwyt pokrywy tylnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC22 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC23 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC24 | 15 | Jednostka sterująca napędu na wszystkie koła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC25 | 25 | Przedni lewy pas bezpieczeństwa (modele z kierownicą po lewej stronie) Przedni prawy pas bezpieczeństwa (modele z kierownicą po prawej stronie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC26 | 30 | Sterownik drzwi kierowcy (modele z kierownicą po prawej stronie) Sterownik drzwi przednich pasażera (modele z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (modele z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie pasażera (modele z kierownicą po lewej stronie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC27 | 25 | Przedni prawy pas bezpieczeństwa (modele z kierownicą po lewej stronie) Przedni lewy pas bezpieczeństwa (modele z kierownicą po prawej stronie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC28 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC29 | 15 | Jednostka sterująca detektora przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC30 | 30 | Jednostka sterująca 1 dla elektroniki informacyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC31 | 25 | Jednostka sterująca detektora przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC32 | 25 | Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji Ogrzewanie tylnych siedzeń | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC33 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC34 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC35 | 40 | Pokładowa jednostka sterująca zasilaniem Oświetlenie zewnętrzne (prawa strona) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC36 | 40 | Jednostka sterująca dmuchawy świeżego powietrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC37 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC38 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC39 | 10 | Jednostka sterująca elektroniką kolumny kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC40 | 7,5 | Klakson alarmowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC41 | 7,5 | Interfejs diagnostyczny magistrali danych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC42 | 7,5 | Mechanizm zmiany biegów Wskaźnik położenia dźwigni zmiany biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC43 | 10 | Czujnik temperatury wnętrza pojazdu Odbiornik zdalnego sterowania nagrzewnicy dodatkowejSterownik nagrzewnicy i układu klimatyzacji Sterownik i wyświetlacz układu klimatyzacji tylnej Przekaźnik podgrzewanej tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC44 | 7,5 | Przycisk hamulca postojowego Złącze diagnostyczne Moduł dachu przedniego Czujnik alarmu antywłamaniowegoSterownik oświetlenia Sterownik doświetlania zakrętów i regulacji zasięgu reflektorów Czujnik wilgotności powietrza, deszczu i światła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC45 | 7,5 | Jednostka sterująca elektroniką kolumny kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC46 | 7,5 | Jednostka sterująca wyświetlacza przeziernego Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC47 | 10 | Elektronicznie sterowana jednostka sterująca tłumieniem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC48 | 7,5 | Gniazdo ładowania USB 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC49 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC50 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC51 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC52 | 20 | Gniazdo 12V Gniazdo 12V 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC53 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC54 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC55 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC56 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC57 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC58 | 7,5 | Kamera przednia do systemów wspomagania kierowcy Jednostka sterująca wspomagania parkowaniaJednostka sterująca tempomatem adaptacyjnym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC59 | 7,5 | Przycisk hamulca postojowego Automatyczne przeciwodblaskowe lusterko wewnętrzne Czujnik jakości powietrzaCzujnik ciśnienia w obiegu czynnika chłodniczego Włącznik świateł cofania Przekaźnik gniazdek elektrycznych Jednostka sterująca dźwiękami materiałowymi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC60 | 7,5 | Połączenie diagnostyczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC61 | 7,5 | Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC62 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC63 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC64 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC65 | 10 | Jednostka sterująca generatora dźwięku silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC66 | 15 | Silnik wycieraczki TYLNEJ szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC67 | 30 | Podgrzewany przekaźnik tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik do gniazd zasilających | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zacisk 15 przekaźnik zasilania napięciem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Podgrzewany przekaźnik tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Przekaźnik układu dozowania środka redukującego (Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

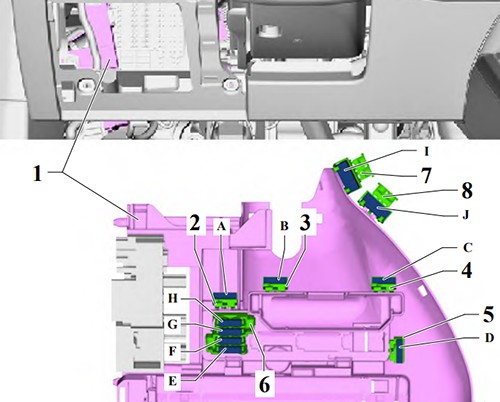

| Numer | Ampery [A] | Opis |
|---|---|---|
| A | Nieużywany | |
| B | Nieużywany | |
| C | Nieużywany | |
| D | Nieużywany | |
| E | Nieużywany | |
| F | Nieużywany | |
| G | Nieużywany | |
| H | Nieużywany | |
| I | 15 | Sterownik regulacji fotela kierowcy Wentylator oparcia fotela kierowcyWentylator poduszki fotela kierowcy |
| J | 15 | Wentylator oparcia przedniego fotela pasażera Wentylator poduszki przedniego fotela pasażera |

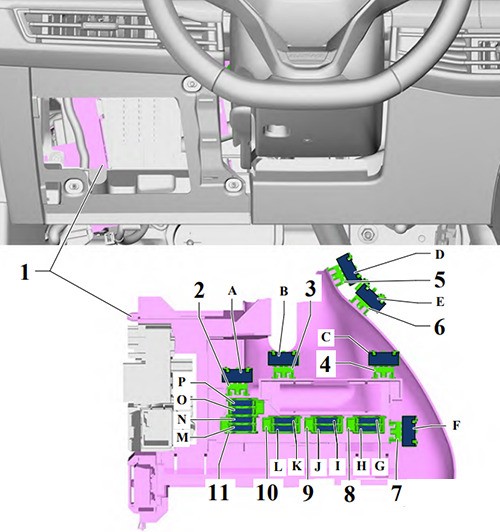

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 15 | Jednostka sterująca regulacją fotela kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 15 | Wentylator oparcia fotela kierowcy Wentylator siedziska fotela kierowcy Panel obsługi regulacji lewego przedniego fotela | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 15 | Wentylator oparcia przedniego fotela pasażera Wentylator siedziska przedniego fotela pasażera Jednostka sterująca do regulacji przedniego prawego siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 10 | Jednostka sterująca pojazdu specjalnego Przyłącze diagnostyczne 2 Punkt zaczepienia podnośnika wózka inwalidzkiego Punkt zaczepienia radiotelefonu w pojeździe specjalnym Punkt zaczepienia przednich prawych drzwi Punkt zaczepienia przednich lewych drzwi Punkt zaczepienia rejestratora danych o wypadkach Punkt zaczepienia jednostki sterującej do sygnałów specjalnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 40 | Punkt zaczepienia podnośnika wózka Specjalna jednostka sterująca pojazdu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 40 | Specjalna jednostka sterująca pojazdu Bezpiecznik 16 na przekaźniku i wsporniku bezpiecznika SRSH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

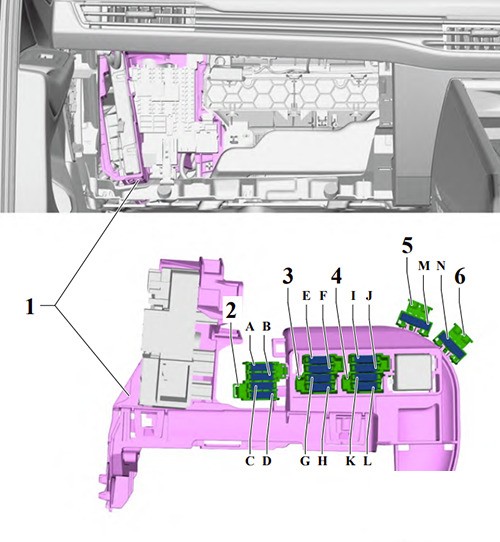

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| k | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 15 | Wentylator oparcia przedniego fotela pasażera Wentylator poduszki przedniego fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | 15 | Sterownik regulacji fotela kierowcy Wentylator oparcia fotela kierowcyWentylator poduszki fotela kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 125 | Akumulator, 48 V Konwerter napięcia (48 V/12 V) |
W sumie skrzynki mieszczą 161 pozycji. Najczęściej powtarzające się wartości to 7,5 A (19 poz.), 15 A (16 poz.), 30 A (10 poz.), 40 A (10 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w trzech miejscach: komora silnika oraz przedział pasażerski oraz pojedyncze bezpieczniki. Skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy; dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej; dostęp do niej opisuje instrukcja obsługi pojazdu.
W Volkswagen Golf VIII (2019-2023) tego obwodu pilnuje pozycja SC52 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Volkswagen Golf VIII (2019-2023) znajdziesz go tutaj: pozycja SB29 o wartości 15 / 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Volkswagen Golf VIII (2019-2023) za ten obwód odpowiada pozycja SC66 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Volkswagen Golf VIII (2019-2023) tego obwodu pilnuje pozycja SC13 o wartości 40 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Volkswagen Golf VIII (2019-2023) znajdziesz go tutaj: pozycja SB24 o wartości 7,5 / 10 A w skrzynce: komora silnika oraz pozycja SA2 o wartości 50 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Volkswagen Golf VIII (2019-2023) za ten obwód odpowiada pozycja SC7 o wartości 30 A w skrzynce: przedział pasażerski, pozycja SC32 o wartości 25 A w skrzynce: przedział pasażerski, pozycja SC43 o wartości 10 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Volkswagen Golf VIII (2019-2023) tego obwodu pilnuje pozycja SB1 o wartości 400 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Volkswagen Golf VIII (2019-2023) znajdziesz go tutaj: pozycja SC43 o wartości 10 A w skrzynce: przedział pasażerski, pozycja SC67 o wartości 30 A w skrzynce: przedział pasażerski, pozycja R3 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Volkswagen Golf VIII (2019-2023) za ten obwód odpowiada pozycja G o wartości 10 A w skrzynce: pojedyncze bezpieczniki. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Volkswagen Golf VIII (2019-2023) tego obwodu pilnuje pozycja SC7 o wartości 30 A w skrzynce: przedział pasażerski oraz pozycja SC32 o wartości 25 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
Brak komentarzy.
