Volkswagen Passat B3 (1988-1993) – skrzynka bezpieczników

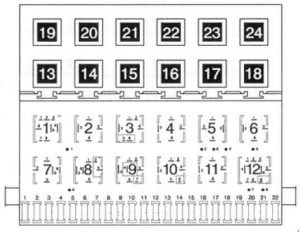

Volkswagen Passat B3 (1988-1993) – schemat skrzynki bezpieczników
Rok produkcji: 1988, 1989, 1990, 1991, 1992, 1993.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagen Passat B3 (1988-1993) to bezpiecznik 30 w skrzynce bezpiecznikowej komory silnika.
Skrzynka bezpiecznikowa
Nr |
Amp [A] |
Opis |
1 | 10 | Reflektor, światło mijania – lewe |
2 | 10 | Reflektor, światło mijania – prawe |
3 | 10 | Oświetlenie tablicy przyrządów;
Oświetlenie tablicy rejestracyjnej. |
4 | 15 | Wycieraczka tylnej szyby (wagon) |
5 | 15 | Wycieraczka/spryskiwacz szyby przedniej |
6 | 20 | Dmuchawa świeżego powietrza |
7 | 10 | Boczny znacznik i tylne światła – prawe |
8 | 10 | Marker boczny i tylne światła – lewe |
9 | 20 | Odmgławiacz tylnej szyby |
10 | 15 | Światła przeciwmgielne |
11 | 10 | Reflektor świateł drogowych lewy |
12 | 10 | Reflektor świateł drogowych prawy |
13 | 10 | Klakson |
14 | 10 | Światła awaryjne;
Podgrzewane dysze spryskiwaczy przedniej szyby. |
15 | 10 | Spowolnienie odcięcie paliwa;
Pompa paliwa po biegu. |
16 | 15 | Oświetlenie zestawu wskaźników;
Oświetlenie schowka na rękawiczki. |
17 | 10 | Światła awaryjne |
18 | 20 | Pompa paliwa, podgrzewacz sondy lambda |
19 | 30 | Wentylator chłodnicy;
Przekaźnik klimatyzacji. |
20 | 10 | Światła stopu |
21 | 15 | Oświetlenie wewnętrzne;
Zapalniczka; Zegar cyfrowy. |
22 | 10 | Radio |
Lokalizacja przekaźnika na
panelu bezpieczników/przekaźników |
||
1 | Przekaźnik klimatyzacji (13) | |
2 | Wycieraczka tylnej szyby (wagon) (72) | |
3 | Nieużywany | |
4 | Przekaźnik redukcji obciążenia (18) | |
5 | Sterownik niskiego poziomu płynu chłodzącego (43) | |
6 | Przekaźnik świateł awaryjnych (21) | |
7 | Nieużywany | |
8 | Przekaźnik spryskiwacza/wycierania przerywanego (19) | |
9 | Jednostka sterująca systemu ostrzegania
o zapięciu pasów (4) |
|
10 | Nieużywany | |
11 | Przekaźnik klaksonowy (53) | |
12 | Przekaźnik pompy paliwa (67) | |
Oddzielne przekaźniki
nad panelem bezpieczników/przekaźników |
||
13 | Bezpiecznik światła rezerwowego (autotran.) | |
14 | Wentylator chłodnicy po uruchomieniu
jednostka sterująca (31) |
|
15 | Przekaźnik pompy hydraulicznej ABS (78) | |
16 | Przekaźnik ABS (79) | |
17 | Nieużywany | |
18 | Nieużywany | |
19 | Przekaźnik klimatyzacji (56) | |
20 | Blokada rozrusznika / przekaźnik światła cofania (150) | |
21 | Bezpiecznik pompy hydraulicznej ABS;
Wyłącznik szyby sterowanej elektrycznie. |
|
22 | Bezpiecznik zaworów ABS | |
23 | Bezpiecznik tempomatu;
Bezpiecznik automatycznego systemu pasów naramiennych. |
|
24 | Nieużywany | |
* Liczby w nawiasach oznaczają numer kontrolny
produkcji wybity na obudowie przekaźnika. |
