Audi A8 D4 (2009-2017) – skrzynka bezpieczników
Audi A8 D4 (2009-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi A8 D4 (2009-2017) to bezpiecznik (?) w skrzynce bezpiecznikowej

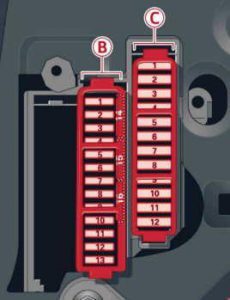

Przypisanie bezpieczników w kokpicie po stronie kierowcy
| Panel bezpieczników (B) (brązowy) | ||
| Nr | Ampery [A] |
Opis |
| 1 | 5 | Przełącznik świateł głównych |
| 2 | 5 | Cewka rozruchu awaryjnego
(identyfikacja klucza). |
| 3 | 7.5 | Moduł sterujący tylnymi drzwiami
(po stronie kierowcy). |
| 5 | 15 | Klakson |
| 6 | 7.5 | Światła wewnętrzne (podsufitka) |
| 8 | 10/5 | Dźwignia kolumny kierownicy;
Kierownica wielofunkcyjna; Ogrzewanie kierownicy. |
| 10 | 5 | Regulacja kolumny kierownicy |
| 11 | 7.5 | Moduł sterowania drzwiami kierowcy |
| 12 | 10 | Złącze diagnostyczne;
Czujnik światła/deszczu. |
| 14 | 25 | Regulacja kolumny kierownicy |
| 15 | 20 | Wspomaganie kierownicy;
Sprężarka klimatyzacji. |
| 16 | 15 | Wzmacniacz hamulca |
| Panel bezpieczników (C) (czarny) | ||
| 1 | 30 | Ogrzewanie przednich siedzeń |
| 2 | 30 | Wycieraczka szyby przedniej |
| 3 | 30 | Oświetlenie zewnętrzne przednie |
| 4 | 20 | Szyberdach |
| 5 | 30 | Zasilanie okna kierowcy |
| 6 | 15 | Fotel kierowcy (pneumatyczny) |
| 7 | 20 | Panoramiczny dach |
| 8 | 35 | Sterowanie dynamiczne |
| 9 | 30 | Oświetlenie zewnętrzne przednie |
| 10 | 35 | System szyby przedniej,
spryskiwacza reflektorów. |
| 11 | 30 | Tylne okno elektryczne
(po stronie kierowcy). |
| 12 | 40 | Panoramiczny dach |
Przypisanie bezpieczników w kokpicie po stronie pasażera z przodu
| Nr | Ampery [A] |
Opis |
| 1 | 5 | System alarmowy antywłamaniowy |
| 2 | 15 | Moduł sterujący transmisją |
| 3 | 40 | Przedni wentylator klimatyzacyjny |
| 4 | 35 | Zasilanie silnika |
| 5 | ||
| 6 | 5 | Moduł sterujący silnika |
| 7 | 7.5 | Moduł sterujący drzwiami wejściowymi
dla pasażerów. |
| 8 | 30 | Szyba przednia pasażera |
| 9 | 10 | Moduł sterujący ESC |
| 10 | 25 | Moduł sterujący ESC |
| 11 | 30 | Prawe tylne okno elektryczne |
| 12 | 15 | Przedni fotel pasażera (pneumatyka) |
Przyporządkowanie bezpieczników w przedziale bagażowym
| Panel bezpieczników (A) (czarny) | ||
| Nr | Ampery [A] |
Opis |
| 1 | 5 | Rejestrator danych;
Złącze diagnostyczne; BCM-1; System oświetlenia adaptacyjnego. |
| 2 | 5 | Bramka sieciowa |
| 3 | 5 | Adaptacyjne zawieszenie pneumatyczne |
| 4 | 5 | System parkowania |
| 5 | 5 | Dźwignia kolumny kierownicy |
| 6 | 5 | Czujnik systemu kontroli zawieszenia |
| 7 | 5 | Napinacze pasów;
Moduł sterowania poduszką powietrzną. |
| 8 | 5 | Podgrzewane dysze płynu do spryskiwaczy;
HomeLink (otwieracz do bram garażowych); Moduł sterujący nocnym systemem wizyjnym; Sportowy mechanizm różnicowy; Jonizator. |
| 9 | 5 | Elektromechaniczny moduł sterujący
hamulca postojowego. |
| 10 | 5 | Ogrzewanie tylnych siedzeń;
Chłodnica; Lusterko wsteczne wewnętrzne. |
| 11 | 5 | Sterowanie dynamiczne |
| 12 | 5 | Dźwignia zmiany biegów;
BCM-2. |
| 13 | 5 | Asystent boczny Audi |
| 14 | 5 | Moduł sterujący silnika |
| 15 | 40 | Rozrusznik |
| 16 | 10/5 | Lewy reflektor/system sterowania
zasięgiem reflektorów. |
| Panel bezpieczników (B) (czerwony) | ||
| 1 | 25 | Lewy odwracalny napinacz pasów |
| 2 | 25 | Prawy, odwracalny napinacz paska |
| 3 | 5 | Diagnoza startera |
| 4 | 7.5 | Przetwornica DC/DC |
| 5 | 7.5 | Adaptacyjna tempomat |
| 6 | 10 | Prawe światło główne
(światło główne z adaptacyjnym). |
| 7 | 5 | Moduł sterujący ESC |
| 8 | 5 | Siłownik akustyczny;
Moduł sterujący AEM. |
| 9 | 10 | Adaptacyjna tempomat |
| 10 | 5 | Moduł sterujący transmisją |
| 11 | 5 | Czujniki systemu klimatyzacji |
|
Panel bezpieczników (C) (brązowy)
|
||
| 1 | 5 | Elektromechaniczny hamulec postojowy |
| 2 | 5 | Czujnik systemu kontroli zawieszenia |
| 3 | 7.5 | Moduł sterujący tylnymi prawymi drzwiami |
| 4 | 5 | Inteligentny zbiornik modulowany |
| 5 | 15 | Sterowanie przednim układem klimatyzacji |
| 6 | 10 | Sterowanie tylnym systemem klimatyzacji |
| 7 | 5 | Bramka sieciowa |
| 8 | 15 | Chłodnica |
| 9 | 5 | Interfejs dla funkcji specjalnych |
| 10 | 5 | Adapter telefonu komórkowego;
Słuchawka Bluetooth. |
| 11 | 15 | Moduł sterujący AEM |
| 12 | 10 | Dźwignia zmiany biegów |
| 13 | 10 | Oświetlenie otoczenia |
| 14 | 20 | Tylne oświetlenie zewnętrzne |
| 15 | 25 | Pompa paliwa |
| 16 | 30 | Elektromechaniczny hamulec postojowy |
|
Panel bezpieczników (D) (czarny)
|
||
| 3 | 20 | Tylne gniazda |
| 5 | 15 | Adaptacyjne zawieszenie pneumatyczne |
| 6 | 25 | Gniazdo 115 V |
| 7 | 30 | Elektromechaniczny hamulec postojowy |
| 8 | 25 | Ogrzewanie tylnych siedzeń |
| 9 | 20 | Tylne oświetlenie zewnętrzne |
| 10 | 20 | Tylna dmuchawa klimatyzacyjna |
| 11 | 20 | Osłona przeciwsłoneczna tylna;
System wspomagający zamykanie; Zamek bagażnika; Klapka wlewu paliwa |
| 12 | 30 | Moduł kontroli pokrywy przedziału bagażowego |
| Panel bezpieczników (E) (czerwony) | ||
| 1 | 5 | Przyciski regulacji tylnego siedzenia |
| 3 | 7.5 | Lewy fotel tylny (pneumatyka) |
| 5 | 20 | Moduł sterowania zaczepem przyczepy |
| 6 | 30 | Lewe tylne siedzenie |
| 7 | 30 | Prawe tylne siedzenie |
| 8 | 20 | Moduł sterowania zaczepem przyczepy |
| 9 | 15 | Moduł sterowania zaczepem przyczepy |
| 10 | 7.5 | Prawy tylny fotel (pneumatyka) |
|
Panel bezpieczników (F) (brązowy)
|
||
| 1 | 30 | Odbiornik radiowy/wzmacniacz dźwięku |
| 2 | 30 | Wzmacniacz dźwięku |
| 3 | 10 | Rozrywka na tylnym siedzeniu;
Odbiornik radiowy/wzmacniacz dźwięku. |
| 5 | 5 | Automatyczne przyciemnianie wewnętrznego
lusterka wstecznego. |
| 6 | 5 | Zmieniarka DVD |
| 7 | 5 | Tuner TV |
| 8 | 7.5 | MMI jednostka/napędy |
| 9 | 5 | Zestaw przyrządów;
Zegar analogowy. |
| 10 | 5 | Wyświetlacz MMI |
| 11 | 7.5 | Odbiornik radiowy |
| 12 | 5 | Kamera cofania
(pomoc przy parkowaniu), widok z góry. |
