Audi S3 (2015) – skrzynka bezpieczników

Audi S3 (2015) – schemat skrzynki bezpieczników

Rok produkcji: 2015.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S3 (2015) to bezpiecznik (?) w skrzynce bezpiecznikowej na desce rozdzielczej.

Tablica przyrządów

Audi S3 - schemat skrzynki bezpieczników - tablica przyrządów
Audi S3 – schemat skrzynki bezpieczników – tablica przyrządów
Numer Opis Amp [A]
F1 Elementy silnika 30
F2 Regulacja siedzenia 10
F3 Osłona pompy hydraulicznej (kabriolet) 40
F4 Sterowanie MM, komponenty MMI 7,5
F5 Przejście 5
F6 System alarmowy antykradzieżowy 5
F7 Sterowanie klimatyzacją i ogrzewaniem;

Dźwignia zmiany biegów (automatyczna skrzynia biegów);


Ogrzewanie postojowe;

Cewka przekaźnika ogrzewania tylnej szyby.

10
F8 Diagnostyka;

Elektryczny włącznik hamulca postojowego;

Włącznik światła;

Czujnik deszczu i światła;

Oświetlenie wewnętrzne.

10
F9 Moduł przełącznika kolumny kierownicy 1
F10 Wyświetlacz 5
F11 Odwracalne napinacze pasów bezpieczeństwa po stronie kierowcy 25
F12 Obszar MMI 15
20
F13 Adaptacyjny moduł sterujący przepustnicami 20
F14 Dmuchawa układu klimatyzacji 30
F15 Elektroniczna blokada kolumny kierownicy 10
F 16 Obszar MMI 7,5
F17 Zestaw wskaźników 5
F18 Tylna kamera 7,5
F19 Przekonaj kluczowy moduł sterujący systemu;

System zbiornika.

7,5
F20 System zbiorników 7,5
F21
F22
F23 Oświetlenie zewnętrzne;

Podgrzewane dysze płynu do spryskiwaczy.

40
F24 Panoramiczne okno dachowe;

Moduł sterowania górnego zasilania;

aZtrzask górny (kabriolet).

20
30
F25 Boczne drzwi kierowcy (np. Elektrycznie sterowane szyby) 30
F26 Ogrzewanie siedzenia 30
F27 Wzmacniacz dźwięku 30
F28 Górny moduł sterujący zasilania;

Elektronika (Cabriolet).

5
F29 Światła wewnętrzne 7,5
F30
F31 Oświetlenie zewnętrzne 40
F32 Systemy wspomagające kierowcę 7,5
F33 Poduszka powietrzna 5
F34 Podświetlenie przycisków;

Cewki górnej kabiny w przekaźniku ogrzewania (Cabriolet) i

przekaźniku gniazdkowym;

Dźwięk wewnętrzny;

Wyłącznik światła cofania;

Czujnik temperatury;

Czujnik poziomu oleju/

7,5
F35 Diagnostyka;

System regulacji zasięgu świateł;

Czujnik jakości powietrza;

Automatyczne ściemnianie lusterka wstecznego/

10
F36 Prawe światło zakrętowe i prawy reflektor LED 15
F37 Lewe światło zakrętowe i lewe światło czołowe LED 15
F38
F39 Drzwi boczne pasażera z przodu (np. elektrycznie sterowane szyby) 30
F40 Gniazda 20
F41 Odwracalne napinacze pasów bezpieczeństwa

po stronie pasażera z przodu

25
F42 Centralny zamek;

Spryskiwacz szyby przedniej.

40
F43 Reflektory;

Oświetlenie.

30
F44 Napęd na wszystkie koła 15
F45
F46
F47
F48
F49 Rozrusznik;

Czujnik sprzęgła;

Cewka przekaźnika świateł głównych.

5
F50
F51
F52
F53 Odmgławiacz tylnej szyby 30



Komora silnika

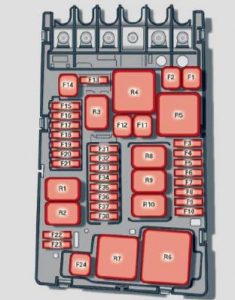

Audi S3 – schemat skrzynki bezpieczników – komora silnika
Numer Opis Amp [A]
F1 Moduł sterujący ESC 40
F2 Moduł sterujący ESC 40
F3 Moduł sterujący silnika (benzyna / olej napędowy) 15
30
F4 Chłodzenie silnika;

Elementy silnika;

Przekaźnik cewki pomocniczej nagrzewnicy (1 + 2);

Przekaźnik pompy wtrysku powietrza wtórnego.

5
10
F5 Elementy silnika;

Układ zbiornika.

7,5
10
15
F6 Czujnik światła hamowania 5
F7 Elementy silnika;

Pompy wodne.

7,5
10
15
F8 Czujnik tlenu 10
15
F9 Elementy silnika;

Drzwi wydechowe;

Moduł sterujący świecami żarowymi;

Zawór SULEV.

5
10
20
F10 Wtryskiwacze paliwa;

Moduł sterujący paliwem.

15
20
F11 Dodatkowy element grzejny nagrzewnicy 2 40
F12 Dodatkowy element grzejny nagrzewnicy 3 40
F13 Moduł sterujący automatyczną skrzynią biegów 15
30
F14
F15 Klakson 15
F 16 Cewka zapłonowa 5
20
F17 Moduł sterujący ESC;

Moduł sterujący silnika.

7,5
F18 Terminal 30 (napięcie odniesienia) 5
F19 Wycieraczki 30
F20 Klakson 10
F21
F22 Diagnostyka terminala SO 5
F23 Rozrusznik 30
F24 Dodatkowy element grzewczy nagrzewnicy 1 40
F25
F26
F27
F28
F29
F30
F31 Pompa próżniowa 15
F32 Reflektory LED 5
