Audi S5 Cabriolet (2014-2017) – skrzynka bezpieczników

03/30/2021

Spis treści

Audi S5 Cabriolet (2014-2017) – schemat bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S5 Cabriolet (2014-2017) to bezpiecznik 2 w skrzynce bezpiecznikowej – panel bezpieczników C (brązowy).

Tablica przyrządów (po stronie kierowcy)

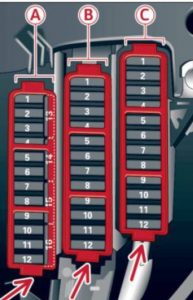

Audi S5 Cabriolet – schemat bezpieczników – lewa kokpit

Panel bezpieczników A (czarny)

Nr Opis Amp [A]
1 Dynamiczne sterowanie 5
2 Elektroniczna kontrola stabilizacji (moduł) 5
3 Czujnik ciśnienia w układzie klimatyzacji;

Elektromechaniczny hamulec postojowy;

Homelink;

Automatyczne ściemnianie lusterka wstecznego;

Czujnik jakości powietrza/powietrza zewnętrznego;

Elektroniczna kontrola stabilizacji (przycisk).

5
4
5 Aktywator dźwiękowy 5
6 Regulacja zasięgu świateł;

Światła główne (doświetlanie zakrętów).

5 / 7,5
7 Reflektor (doświetlanie zakrętów) 7,5
8 Moduły sterujące

(elektromechaniczny hamulec postojowy,

amortyzator, quattro sport);

Przetwornik DCDC

5
9 Adaptacyjny tempomat 5
10 Czujnik zmiany biegó /sprzęgła 5
11 Asystent boczny 5
12 Regulacja zasięgu świateł;

System parkowania.

5
13 Poduszka powietrzna 5
14 Wycieraczka tylna (allroad) 15
15 Bezpiecznik pomocniczy (tablica przyrządów) 10
16 Pomocniczy zacisk bezpiecznikowy 15

(obszar silnika).

40



Panel bezpieczników B (brązowy)

Nr Opis Amp [A]
1
2 Czujnik światła hamowania 5
3 Pompa paliwowa 25
4 Czujnik sprzęgła 5
5 Ogrzewanie lewego siedzenia z/

bez wentylacji siedzenia

15/30
6 Elektroniczna kontrola stabilizacji

(elektryczna)

5
7 Klakson 15
8 Drzwi przednie lewe

(podnośnik szyby, centralny zamek,

lusterko, włącznik,

oświetlenie).

30
9 Silnik wycieraczek szyby przedniej 30
10 Elektroniczna kontrola stabilizacji

(zawory)

25
11 Modele dwudrzwiowe:

regulator szyby tylnej lewej,

Modele czterodrzwiowe:

drzwi lewe tylne

(regulator szyby, centralny zamek,

przełącznik, oświetlenie).

30
12 Czujnik deszczu i światła 5

Panel bezpieczników C (czerwony)

Nr Opis Amp [A]
1
2
3 Podparcie lędźwi 10
4 Dynamiczne sterowanie 35
5 Oświetlenie wewnętrzne (kabriolet) 5
6 Spryskiwacze przedniej szyby;

Spryskiwacze reflektorów.

35
7 Moduł sterujący układem elektrycznym pojazdu 1 20
8 Moduł sterujący układem elektrycznym pojazdu 1 30
9 Silnik regulatora lewej tylnej szyby (kabriolet)/

szyberdach

7,5 / 20
10 Moduł sterujący układem elektrycznym pojazdu 1 30
11 Regulator prawej szyby tylnej (kabriolet);

Silnik osłony przeciwsłonecznej

7,5 / 20
12 System ostrzegania przed kradzieżą 5

Tablica przyrządów (po prawej)

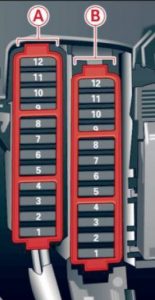

Audi S5 Cabriolet – schemat bezpieczników – prawy kokpit

Nośnik bezpieczników A (czarny)

Nr Opis Amp [A]
1
2
3
4
5 Moduł przełącznika kolumny kierownicy 5
6
7 Złącze diagnostyczne zacisku 15 5
8 Brama (interfejs diagnostyczny Databus) 5
9 Dodatkowa grzałka 5
10
11
12

Panel bezpieczników B (brązowy)

Nr Opis Amp [A]
1 Odtwarzacz CD / DVD 5
2 Wi-Fi 5
3 MMI/Radio 5/20
4 Zestaw wskaźników 5
5 Gateway

(moduł sterujący zestawu wskaźników)

5
6 Blokada zapłonu 5
7 Przełącznik światła 5
8 Dmuchawa układu klimatyzacji 40
9 Blokada kolumny kierownicy 5
10 System kontroli klimatu 10
11 Złącze diagnostyczne zacisku 30 10
12 Moduł przełącznika kolumny kierownicy 5

Bagażnik

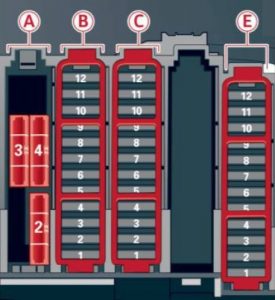

Audi S5 Cabriolet – schemat bezpieczników – bagażnik

Panel bezpieczników A (czarny)

Nr Opis Amp [A]
1 30
2 Ogrzewanie tylnej szyby

(Cabriolet).

30
3 Górny zatrzask zasilania

(Cabriolet).

30
4 Hydraulika hydrauliczna Power Top

(Cabriolet).

50



Panel bezpieczników B (czarny)

Nr Opis Amp [A]
1 Moduł sterujący pokrywy bagażnika;

Moduł sterujący górnego zasilania (kabriolet).

30/10
2 Chowany tylny spojler (RS 5 Coupe) 10
3
4
5 Elektromechaniczny hamulec postojowy 5
6 Elektroniczna kontrola tłumienia 15
7 Elektromechaniczny hamulec postojowy 30
8 Tylne oświetlenie zewnętrzne 30
9 Quattro Sport 35
10 Tylne oświetlenie zewnętrzne 30
11 Centralny zamek 20
12 Terminal 30 5



Panel bezpieczników C (brązowy)

Numer Opis Ampery [A]
1 Moduł sterujący pokrywą bagażnika (allroad) 30
2 Gniazdo 12 V, zapalniczka 20
3 Ścieżka konwertera DCDC 1 40
4 Ścieżka przetwornika DCDC 2, wzmacniacz DSP, radio 40
5 Ogrzewanie prawej górnej kabiny (Cabriolet) 30
6
7 Elektromechaniczny hamulec postojowy 30
8
9 Drzwi prawe przednie

(podnośnik szyby, centralny zamek,

lusterko, włącznik, oświetlenie)

30
10 Ogrzewanie lewej górnej kabiny (kabriolet) 30
11 Modele dwudrzwiowe:

regulator szyby tylnej prawej,

Modele czterodrzwiowe:

drzwi tylne prawe

(regulator szyby, centralny zamek,

wyłącznik, oświetlenie)

30
12 Przygotowanie telefonu komórkowego 5



Panel bezpieczników E (czarny)

Nr Opis Amp [A]
1 Ogrzewanie prawego przedniego siedzenia 15
2
3
4 MMI 7,5
5 Radio 5
6 Tylna kamera 5
7 Ogrzewanie tylnej szyby (allroad) 30
8 Rozrywka na tylnych siedzeniach 5
9
10
11
12
