Skoda Roomster (2014) – skrzynka bezpieczników

12/09/2020

Spis treści

Skoda Roomster (2014) – schemat skrzynki bezpieczników

Rok produkcji: 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Roomster (2014) to bezpiecznik 47 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster – bezpieczniki – deska rozdzielcza
Nr Opis
1 Styk S.
2 START-STOP;

Klimatyzacja.

3 Zestaw wskaźników;

Regulacja zasięgu świateł.

4 Jednostka sterująca ABS;

Przycisk START STOP.

5 Silnik benzynowy:

układ regulacji prędkości

6 Światło cofania

(manualna skrzynia biegów)

7 Zapłon;

Sterownik silnika;

Automatyczna skrzynia biegów.

8 Włącznik pedału hamulca;

Włącznik pedału sprzęgła.

9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc przy parkowaniu;

Sterownik doświetlania zakrętów;

Wentylator chłodnicy;

Dysze spryskiwaczy.

10 Układ wycieraczek i spryskiwaczy szyby przedniej
11 Regulacja lustra
12 Jednostka sterująca do wykrywania przyczepy
13 Sterownik automatycznej skrzyni biegów
14 Silnik do halogenowych reflektorów projektora

z funkcją doświetlania zakrętów.

15 System nawigacji PDA
16 Elektrohydrauliczne wspomaganie kierownicy
17 Zasilacz włącznika światła
18 Podgrzewacz lusterka
19 Styk S.
20 Alarm
21 Światło cofania;

światła przeciwmgielne z funkcją CORNER.

22 Elementy obsługi ogrzewania;

Jednostka sterująca klimatyzacją;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESC;

Jednostka sterująca napięciem pojazdu;

Kierownica wielofunkcyjna.

23 Oświetlenie wewnętrzne,

schowek i bagażnik;

Światła boczne.

24 Centralna jednostka sterująca
25 Ogrzewacze siedzeń
26 Wycieraczka tylnej szyby
27 Wstępna instalacja telefoniczna
28 Silnik benzynowy:

zawór AKF,

klapka sterująca.

29 Wtrysk, pompa płynu chłodzącego
30 Pompa paliwa;

Zapłon;

Tempomat;

Działanie przekaźnika PTC.

31 Sonda lambda
32 Wysokociśnieniowa pompa paliwowa;

Zawór ciśnieniowy.

33 Jednostka sterująca silnika
34 Sterownik silnika, pompa próżniowa
35 Światła do jazdy dziennej;

Radio dla pojazdów z funkcją START-STOP.

36 Główna wiązka
37 Tylne światło przeciwmgielne;

Przetwornica DC/DC START-STOP

38 Światła przeciwmgielne
39 Dmuchawa powietrza do ogrzewania
40 Nie przypisano
41 Nie przypisano
42 Ogrzewanie tylnej szyby
43 Klakson
44 Wycieraczki
45 Centralna jednostka sterująca

dla systemu komfortu

46 Sterownik silnika, pompa paliwa
47 Zapalniczka, gniazdko w bagażniku
48 ABSl

Przetwornica START-STOP (DC/DC);

ESP.

49 Kierunkowskazy, światła hamowania
50 Infotainment z konwerterem

START-STOP (DC/DC);

Radio.

51 Elektrycznie sterowana szyba

(przednia i tylna) – lewa strona.

52 Elektrycznie sterowana szyba

(przednia i tylna) – prawa strona.

53 Światło postojowe = lewa strona;

Elektryczny dach przesuwno-uchylny.

54 START-STOP (zestaw wskaźników);

Alarm.

55 Sterownik automatycznej skrzyni biegów
56 Spryskiwacze reflektorów;

Światła postojowe – prawa strona.

57 Lewe światło mijania;

Regulacja zasięgu świateł.

58 Światła mijania po prawej stronie

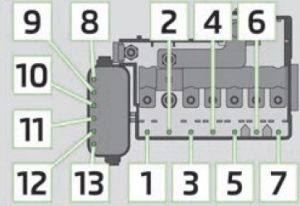

Skrzynka bezpieczników w komorze silnika

Skoda Roomster – bezpieczniki – komora silnika
Nr Opis
1 Alternator
2 Nie przypisano
3 Wnętrze
4 Dodatkowe ogrzewanie elektryczne
5 Wnętrze
6 Świece żarowe;

Wentylator płynu chłodzącego.

7 Elektrohydrauliczne wspomaganie kierownicy
8 ABS lub TCS lub ESP
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS lub TCS lub ESP
12 Centralna jednostka sterująca
13 Dodatkowe ogrzewanie elektryczne
