Skoda Enyaq iV (2021-2022) – skrzynka bezpieczników

Skoda Enyaq iV – schemat skrzynki bezpieczników

Rok produkcji: 2021, 2022.

Bezpieczniki w tablicy rozdzielczej

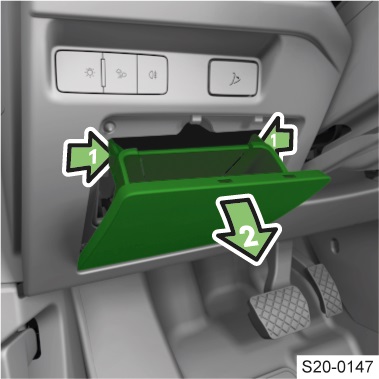

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

  • Otworzyć schowek po stronie kierowcy.

  • Naciśnij występy blokujące i otwórz schowek.

  • Zmień bezpiecznik.

  • Zamknąć schowek.

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

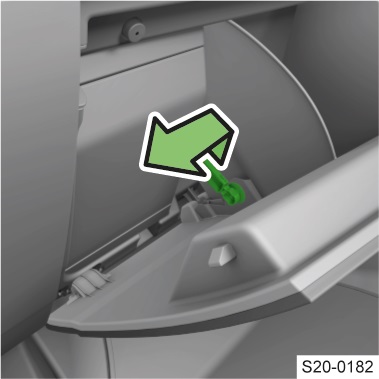

  • Zwolnij drążek hamulcowy schowka.

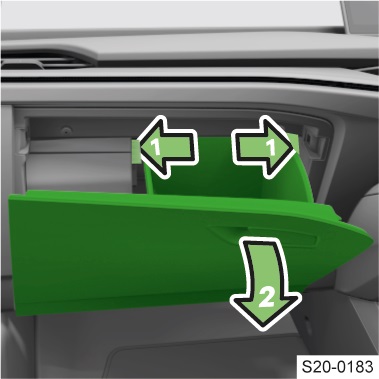

  • Naciśnij występy blokujące, schowek schowa się.

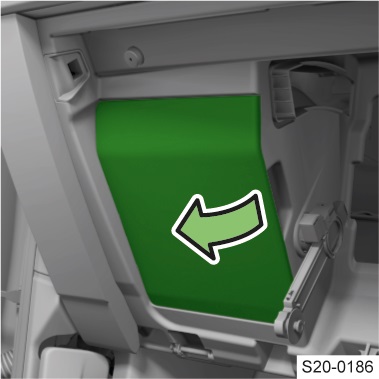

  • Otwórz pokrywę skrzynki bezpieczników.

  • Zmień bezpiecznik.

  • Zamknij pokrywę skrzynki bezpieczników.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

Schemat

Numer

Opis

1

gniazdo 230 V

2

Poduszki bezpieczeństwa

3

Hak holowniczy

4

Kamera przednia do systemów wspomagających

5

Oświetlenie zewnętrzne samochodu z tyłu

6

Oświetlenie wnętrza, oświetlenie kratki

7

Ogrzewanie siedzeń przednich

8

Dach przesuwno-uchylny

9

Podnośnik szyb (lewa strona pojazdu);

Centralne ryglowanie (lewa strona pojazdu);

Lusterko zewnętrzne lewe (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka);

Elektryczne zabezpieczenie przed dziećmi (lewa strona samochodu).

10

Zapasowy

11

Hak holowniczy

12

Zapasowy

13

Zamek centralny (drzwi i pokrywa bagażnika);

Spryskiwacz szyby przedniej;

System czyszczenia reflektorów;

Chłodzenie magistrali danych;

Funkcja obrotu przednich reflektorów.

14

Wzmacniacz audio

15

Zapasowy

16

Zapasowy

17

Tylne czujniki radarowe;

System czujników parkowania;

Asystent parkowania.

18

Blokada kolumny kierownicy;

KESSY (bezkluczykowy system zamykania);

Bezdotykowa obsługa elektrycznej pokrywy bagażnika.

19

Zestaw wskaźników;

Połączenie alarmowe;

Usługi online.

20

Złącza USB Phonebox, z przodu

21

Kamera cofania;

System obserwacji otoczenia (Top View).

22

Układ sterowania silnika

23

System komunikacji

24

Zapasowy

25

Napinacze pasów kierowcy

26

Podnośnik szyb (prawa strona pojazdu);

Centralne ryglowanie (prawa strona pojazdu);

Lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka);

Elektryczne zabezpieczenie przed dziećmi (prawa strona samochodu).

27

Napinacze pasów bezpieczeństwa pasażera

28

System kontroli akumulatorów wysokonapięciowych – bezpieczne wyłączanie systemu wysokonapięciowego;

Bezpiecznik może wymieniać tylko specjalistyczna firma!

29

Hak holowniczy

30

urządzenie Infotainment

31

Hak holowniczy

32

Światła zewnętrzne pojazdu z tyłu;

Podniesione światła hamowania;

Oświetlenie tablicy rejestracyjnej.

33

Zapasowy

34

Ogrzewanie / klimatyzacja

35

Ogrzewanie tylnych siedzeń

36

Wentylator ogrzewania/klimatyzacji

37

Elektryczna pokrywa bagażnika

38

wentylacja siedzenia

39

ogrzewanie kierownicy

40

Syrena autoalarmu

41

Magistrala danych

42

Operacja transmisji;

Wyświetlanie trybu transmisji.

43

Klimatyzacja przednia;

Klimatyzacja tylna;

Ogrzewanie tylnej szyby.

44

Przednie oświetlenie wnętrza;

Hamulec postojowy;

Czujnik światła deszczowego;

Działanie funkcji światła;

System alarmowy;

Połączenie diagnostyczne;

Pasek przycisków na panelu sterowania,

45

dźwignia obsługowa pod kierownicą

46

Ekran Infotainment, wyświetlacz przezierny

47

Układ aktywnego zawieszenia (DCC)

48

USB z tyłu

49

Zapasowy

50

Zapasowy

51

Zapasowy

52

Gniazdo 12 V w bagażniku

53

Zapasowy

54

Zapasowy

55

Zapasowy

56

Zapasowy

57

Zapasowy

58

Zapasowy

59

Lusterko wewnętrzne z automatycznym przyciemnianiem;

USB z tyłu.

60

Złącze diagnostyczne

61

Układ napędowy

62

Zapasowy

63

Zapasowy

64

Zapasowy

65

Zapasowy

66

wycieraczka szyby tylnej

67

Ogrzewanie szyby tylnej



Bezpieczniki w przestrzeni pod klapą przednią

Dostęp do bezpieczników

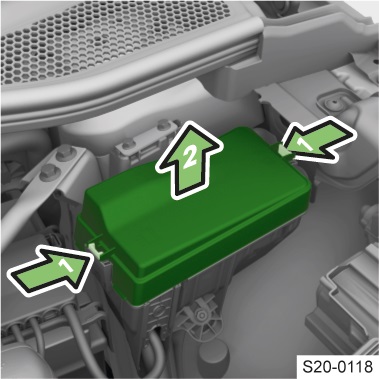

  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

INFORMACJA

Niebezpieczeństwo przedostania się wody do skrzynki bezpieczników!

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

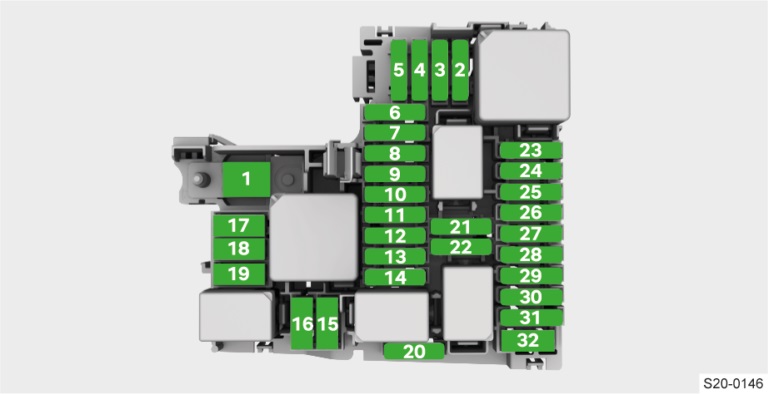

Schemat

Numer

Opis

1

Zapasowy

2

System pomocy ESC;

Układ sterowania BDM;

Cewka przekaźnika głównego.

3

Ładowarka do akumulatora wysokiego napięcia;

Napęd elektryczny.

4

Lewy reflektor przedni

5

Prawy przedni reflektor

6

Czujnik radarowy z przodu

7

Zapasowy

8

Zapasowy

9

sygnał dźwiękowy

10

Wycieraczki przednie

11

Klimatyzacja + ogrzewanie

12

Generator dźwięku silnika

13

System pomocy ESC

14

Zapasowy

15

System pomocy ESC

16

Wentylator chłodnicy

17

Ogrzewanie szyby przedniej

18

Zapasowy

19

Zapasowy

20

Zapasowy

21

Zapasowy

22

Zapasowy

23

Układ sterowania silnika

24

Wentylator chłodnicy

25

Pompa płynu chłodzącego;

Ogrzewanie elektryczne.

26

Pompa płynu chłodzącego;

Żaluzja chłodnicy.

27

Zapasowy

28

Zapasowy

29

Zapasowy

30

Zapasowy

31

Zapasowy

32

Urządzenie wspomagania hamulców
