Skoda Roomster (2010-2011) – skrzynka bezpieczników

12/09/2020

Spis treści

Skoda Roomster (2010-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Roomster (2010-2011) to bezpiecznik 47 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster – bezpieczniki – deska rozdzielcza
Nr Opis Amp [A]
1 Nie przypisano
2 Start/Stop 5
3 Zestaw wskaźników;

Regulacja zasięgu świateł.

10
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

tempomat.

5
6 Światło cofania (manualna skrzynia biegów) 10
7 Zapłon 15
Sterownik silnika;

Automatyczna skrzynia biegów.

7,5
8 Włącznik pedału hamulca;

Wentylator płynu chłodzącego.

5
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc przy parkowaniu;

Sterownik doświetlania zakrętów;

Wentylator chłodzący.

5
10 Nie przypisano
11 Regulacja lustra 5
12 Jednostka sterująca do wykrywania przyczepy 5
13 Sterownik automatycznej skrzyni biegów 5
14 Silnik do halogenowych reflektorów projektora

z funkcją doświetlania zakrętów.

10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy 5
17 Radio 10
Światła do jazdy dziennej 7,5
18 Podgrzewacz lusterka 5
19 Styk S. 5
20 Jednostka sterująca silnika 5
Jednostka sterująca silnika 7,5
Przekaźnik pompy paliwa 15
Jednostka sterująca pompą paliwa 15
21 Światło cofania;

Światła przeciwmgielne z funkcją „CORNER”.

10
22 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu;

Kierownica wielofunkcyjna.

7,5
23 Oświetlenie wewnętrzne,

schowek i bagażnik;

Światła boczne.

15
24 Centralna jednostka sterująca pojazdu 5
25 Ogrzewacze siedzeń 20
26 Wycieraczka tylnej szyby 10
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF;

klapka sterująca.

10
29 Wtrysk, pompa wodna 10
30 Pompa paliwowa 15
Zapłon 20
Tempomat;

Działanie przekaźnika PTC.

5
31 Sonda lambda 10
32 Pompa wysokociśnieniowa;

Zawór ciśnieniowy.

15
33 Jednostka sterująca silnika 30/15
34 Jednostka sterująca silnika 15
Pompa próżniowa 20
35 Zasilanie stacyjki 5
36 Światła drogowe 15
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 30
40 Podgrzewane dysze spryskiwaczy szyby przedniej;

Wycieraczki.

15
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 25/10
46 System alarmowy antykradzieżowy 15
47 Zapalniczka, gniazdko w bagażniku a) 15
48 ABS 15
49 Kierunkowskazy;

Światła hamowania.

15
50 Radio 10
51 Elektrycznie sterowana szyba

(przednia i tylna) – lewa strona.

25
52 Elektrycznie sterowana szyba

(przednia i tylna) – prawa strona.

25
53 Światło postojowe – lewa strona 5
Elektryczny dach przesuwno-uchylny 25
54 System alarmowy antykradzieżowy 15/5
55 Sterownik automatycznej skrzyni biegów DSG 30
56 System czyszczenia reflektorów 25
Światło postojowe – prawa strona 5
57 Lewe światło mijania, regulacja zasięgu świateł 15
58 Światła mijania po prawej stronie 15
a) Jeżeli silnik jest już wyłączony, jeden podłączony

element elektryczny może rozładować akumulator.

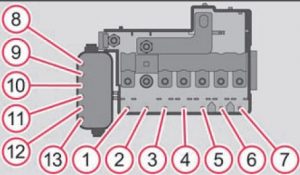

Skrzynka bezpieczników w komorze silnika (manualna skrzynia biegów, automatyczna skrzynia biegów DSG)

Skoda Roomster – bezpieczniki – komora silnika (skrzynia manualna, skrzynia automatyczna DSG)
Nr Opis Amp [A]
1 Alternator 175
2 Nie przypisano
3 Wnętrze 80
4 Dodatkowe ogrzewanie elektryczne 60
5 Wnętrze 40
6 Świece żarowe;

Wentylator płynu chłodzącego.

50
7 Elektrohydrauliczne wspomaganie kierownicy 50
8 ABS lub TCS lub ESP 25
9 Wentylator chłodnicy 30
10 Wentylator chłodnicy 5
11 ABS lub TCS lub ESP 40
12 Centralna jednostka sterująca 5
13 Automatyczna skrzynia biegów 5
Dodatkowe ogrzewanie elektryczne 40

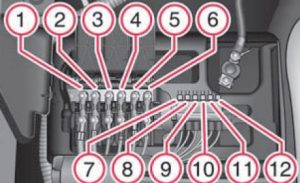

Skrzynka bezpieczników w komorze silnika (automatyczna skrzynia biegów)

Skoda Roomster – bezpieczniki – komora silnika (automatyczna skrzynia biegów)
Nr Opis Amp [A]
1 Dynamo 175
2 Wnętrze 80
3 Dodatkowe ogrzewanie elektryczne 60
4 ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 ABS 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Dodatkowe ogrzewanie elektryczne 40
