Skoda Fabia (2009) – skrzynka bezpieczników

Skoda Fabia (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009.


Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Fabii (2007) to bezpiecznik 47 w skrzynce bezpiecznikowej na tablicy rozdzielczej.

Skrzynka bezpieczników na desce rozdzielczej

Skoda Fabia – bezpieczniki – tablica rozdzielcza
Nr Opis Amp [A]
1 Nie przypisano
2 Nie przypisano
3 Zestaw wskaźników;

Regulacja zasięgu świateł.

5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:


włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano
7 Sterownik silnika 1,2 ltr. 15
8 Zawory wtryskowe – 1,4 ltr .; 1,6 ltr. 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik doświetlania zakrętów.

5
10 Nie przypisano 7,5
11 Lusterko wsteczne regulowane elektrycznie;

Szyby elektryczne.

7,5
12 Światło cofania 10
13 Sterownik silnika

(dla pojazdów z automatyczną skrzynią biegów)

10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy;

Sterownik silnika – silnik benzynowy.

17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio, centralna jednostka sterująca 5
20 Sterownik silnika 1,4 ltr .; 1,9 ltr. – silnik wysokoprężny 5
21 Światła stopu 10
22 Elementy obsługi ogrzewania;

Jednostka sterująca klimatyzacją;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Jednostka sterująca napięciem pojazdu.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 10
24 Zamek tylnej klapy 10
25 Ogrzewacze siedzeń 20
26 Podgrzewane dysze spryskiwaczy szyby przedniej;

System czyszczenia szyb.

15
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF,

klapka sterująca.

10
29 Wtrysk – 1,2 ltr. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik wysokoprężny:

włącznik światła hamowania i pedału sprzęgła,

tempomat,

przekaźnik pompy paliwa,

przekaźnik układu świec żarowych.

5
33 Sterownik silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 ltr .; 1,6 ltr. 30
Pompa paliwa – silnik wysokoprężny 15
35 Oświetlenie zestawu wskaźników i włącznika 5
36 Światła drogowe 15 / 5a)
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 25
40 Wycieraczka tylnej szyby 10
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 15
46 Nie przypisano
47 Zapalniczka;

Gniazdko w bagażniku b).

15
48 ABS 15
49 Kierunkowskazy 15
50 Przygotowanie do instalacji radiowej,

telefonicznej,

moduł wielofunkcyjny

10
51 Elektrycznie sterowana szyba

(z przodu i z tyłu po lewej stronie)

25
52 Elektrycznie sterowana szyba

(z przodu i z tyłu po prawej stronie)

25
53 Elektryczny dach przesuwno-uchylny
54 System alarmowy antykradzieżowy 15
55 Nie przypisano
56 System czyszczenia reflektorów 25
57 Lewe światło mijania, regulacja zasięgu świateł 15
58 Światła mijania po prawej stronie 15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik

na nowy o tej samej liczbie amperów.

b) Jeśli silnik jest wyłączony, już jeden podłączony element

elektryczny może rozładować akumulator.

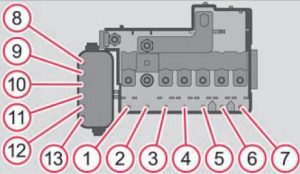

Skrzynka bezpieczników przy akumulatorze (ręczna skrzynia biegów)

Skoda Fabia – bezpieczniki – komora silnika (skrzynia manualna)
Nr Opis Amp [A]
1 Alternator 175
2 Nie przypisano
3 Wnętrze 80
4 Dodatkowe ogrzewanie elektryczne 60
5 Wnętrze 40
6 Świece żarowe;

Wentylator płynu chłodzącego.

50
7 Elektrohydrauliczne wspomaganie kierownicy 50
8 ABS lub TCS lub ESP 25
9 Wentylator chłodnicy 30
10 Wentylator chłodnicy 5
11 ABS lub TCS lub ESP 40
12 Centralna jednostka sterująca 5
13 Automatyczna skrzynia biegów 5
Dodatkowe ogrzewanie elektryczne 30



Skrzynka bezpieczników przy akumulatorze (automatyczna skrzynia biegów)

Skoda Fabia – bezpieczniki – komora silnika
Nr Opis Amp [A]
1 Alternator 175
2 Wnętrze 80
3 Dodatkowe ogrzewanie elektryczne 60
4 ABS lub TCS lub ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Wentylator chłodnicy 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Dodatkowe ogrzewanie elektryczne 30
