Skoda Kodiaq (2016-2019) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Skoda Kodiaq (2016-2019) – schemat skrzynki bezpieczników

Rok produkcji: 2016, 2017, 2018, 2019.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Kodiaq (2016-2019) to bezpiecznik 40 w skrzynce bezpiecznikowej na desce rozdzielczej.

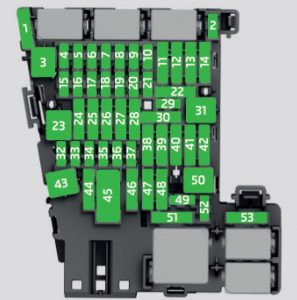

Skrzynka bezpieczników w desce rozdzielczej

Skoda Kodiaq – bezpieczniki – deska rozdzielcza
NrOpis
1Nie przypisano
2Nie przypisano
3Nie przypisano
4Podgrzewana kierownica
5Databus
6Automatyczna skrzynia biegów
7Klimatyzacja, odbiornik pilota do ogrzewania postojowego;

Podgrzewana tylna szyba;

Podgrzewana przednia szyba;

Tylna klimatyzacja.

8Włącznik światła;

Czujnik deszczu;

Hamulec postojowy;

Oświetlenie otoczenia;

Czujnik systemu alarmowego;

Reflektor.

9Dźwignia obsługowa pod kierownicą
10Ekran Infotainment
11Światło – w lewo
12Infotainment;

ExBoxM2 (dotyczy Korei Południowej).

13Napinacz paska z lewej strony
14

Dmuchawa powietrza do klimatyzacji i ogrzewania.

15Elektryczna blokada kierownicy
16Port USB;

Złącze diagnostyczne;

Phonebox/

17Zestaw wskaźników;

Połączenie alarmowe.

18Kamera cofania
19KESSY
20SCR
21Napęd na wszystkie koła
22Hak holowniczy
23Panoramiczny dach przesuwno-uchylny
24Światło – dobrze
25Centralny zamek – drzwi przednie i tylne lewe;

Szyba elektryczna – lewa;

Lusterka zewnętrzne lewe:

ogrzewanie, funkcja składania,

ustawianie powierzchni lusterka.

26Podgrzewane przednie siedzenia
27Oświetlenie wewnętrzne
28Przyczepa – gniazdo elektryczne
29Nie przypisano
30Ustawienie amortyzatora
31Nie przypisano
32Pomoc w parkowaniu (asystent parkowania)
33Poduszka powietrzna
34Klimatyzacja;

Włącznik świateł cofania;

Lusterko z automatycznym przyciemnianiem;

Ogrzewanie siedzenia;

Hamulec postojowy;

Włączniki świateł;

Listwa z przełącznikami;

Elektryczne ogrzewanie dodatkowe.

35Złącze diagnostyczne;

Kamera;

Radar.

36Reflektory AFS – prawe
37Reflektory AFS – lewe
38Urządzenie przyczepiane – gniazdo elektryczne
39Centralny zamek – drzwi przednie i tylne prawe,

szyba elektryczna – prawa

Lusterka zewnętrzne prawe:

ogrzewanie,

funkcja składania,

ustawianie powierzchni lusterka.

40Gniazdka 12 V
41Napinacz paska po prawej stronie
42Zamek pokrywy bagażnika;

Spryskiwacze reflektorów;

Spryskiwacze przedniej i tylnej szyby.

43Wzmacniacz muzyczny
44Urządzenie przyczepiane – gniazdo elektryczne
45Elektryczna obsługa fotela kierowcy
46Gniazdo zasilania 230 V.
47Wycieraczka tylnej szyby
48Wykrywanie „martwego pola”
49Uruchamianie silnika, włącznik pedału sprzęgła
50Otwieranie pokrywy bagażnika
51Ogrzewanie tylnych siedzeń
52Podgrzewane przednie siedzenia
53Ogrzewana szyba tylna

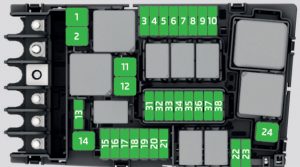

Skrzynka bezpieczników w komorze silnika

Skoda Kodiaq – bezpieczniki – komora silnika
NrOpis
1ESC;

Hamulec postojowy.

2ESC
3System sterowania silnikiem
4Wentylator chłodnicy;

Zawór sterujący ciśnieniem paliwa;

Elektryczne ogrzewanie dodatkowe;

Elementy silnika.

5Zapłon;

Pompa paliwa;

Czujnik poziomu i temperatury oleju;

Elementy silnika.

6Czujnik hamulca
7Pompa płynu chłodzącego;

Klapa wydechowa;

Elementy silnika.

8Sonda lambda
9Pompa płynu chłodzącego;

Zapłon;

Podgrzewacz;

Przepływomierz powietrza;

Elementy silnika.

10Pompa paliwowa
11Dodatkowe ogrzewanie elektryczne;

Podgrzewana szyba przednia.

12Dodatkowe ogrzewanie elektryczne
13Automatyczna skrzynia biegów
14Nie przypisano
15Róg
16Zapłon
17ESC;

Sterownik silnika;

Cewka przekaźnika głównego.

18Dodatkowe ogrzewanie elektryczne;

Wentylator chłodnicy;

Zawór upustowy;

Czujnik temperatury oleju;

Zawór filtra z węglem aktywnym;

Zawór kolektora dolotowego.

19Wycieraczki
20Alarm antykradzieżowy
21Nie przypisano
22System sterowania silnikiem
23Rozrusznik
24Dodatkowe ogrzewanie elektryczne
31Nie przypisano
32Nie przypisano
33SCR
34Nie przypisano
35Nie przypisano
36Nie przypisano
37Aux
38Nie przypisano
