Skoda Fabia (2012) – skrzynka bezpieczników

Skoda Fabia (2012) – schemat skrzynki bezpieczników

Rok produkcji: 2012.


Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Fabii (2012) to bezpiecznik 47 w skrzynce bezpiecznikowej na tablicy rozdzielczej.

Skrzynka bezpieczników na desce rozdzielczej

Skoda Fabia – bezpieczniki – tablica rozdzielcza
Nr Opis
1 Styk S.
2 Start/Stop
3 Zestaw wskaźników;

Regulacja zasięgu świateł.

4 Jednostka sterująca ABS
5 Silnik benzynowy:


tempomat.

6 Światło cofania (manualna skrzynia biegów)
7 Zapłon
Sterownik silnika;

Automatyczna skrzynia biegów.

8 Włącznik pedału hamulca;

Aentylator płynu chłodzącego.

9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc przy parkowaniu;

Sterownik doświetlania zakrętów;

Wentylator chłodzący.

10 Klimatyzacja
11 Regulacja lustra
12 Jednostka sterująca do wykrywania przyczepy
13 Sterownik automatycznej skrzyni biegów
14 Silnik do halogenowych reflektorów projektora z

funkcją doświetlania zakrętów.

15 System radionawigacji PDA
16 Elektrohydrauliczne wspomaganie kierownicy
17 START – STOP – radio
Światła do jazdy dziennej
18 Podgrzewacz lusterka
19 Styk S.
20 System alarmowy antykradzieżowy
21 Światło cofania;

Światła przeciwmgielne z funkcją „CORNER”.

22 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu;

Kierownica wielofunkcyjna.

23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.

24 Centralna jednostka sterująca pojazdu
25 Ogrzewacze siedzeń
26 Wycieraczka tylnej szyby
27 Wstępna instalacja telefoniczna
28 Silnik benzynowy:

zawór AKF;

klapka sterująca.

29 Wtrysk, pompa wodna
30 Pompa paliwowa
Zapłon
Tempomat;

Działanie przekaźnika PTC.

31 Sonda lambda
32 Pompa wysokociśnieniowa;

Zawór ciśnieniowy.

33 Jednostka sterująca silnika
34 Jednostka sterująca silnika
Pompa próżniowa
35 Zasilanie stacyjki
36 Światła drogowe
37 Tylne światło przeciwmgielne
38 Światła przeciwmgielne
39 Dmuchacz
40 Podgrzewane dysze spryskiwaczy szyby przedniej;

System czyszczenia szyb.

41 Nie przypisano
42 Ogrzewanie tylnej szyby
43 Klakson
44 Wycieraczka szyby przedniej
45 Centralna jednostka sterująca dla systemu komfortu
46 Jednostka sterująca silnika
Jednostka sterująca silnika
Przekaźnik pompy paliwa
Jednostka sterująca pompą paliwa
47 Zapalniczka;

Gniazdko w bagażniku a).

48 ABS, START-STOP – przetwornica DC / DC ESP
49 Kierunkowskazy;

Światła hamowania.

50 START-STOP – Infotainment z przetwornicą DC / DC
Radio
51 Elektrycznie sterowana szyba (przednia i tylna) – lewa strona
52 Elektrycznie sterowana szyba (przednia i tylna) – prawa strona
53 Światło postojowe – lewa strona
Elektryczny dach przesuwno-uchylny
54 START-STOP – zestaw wskaźników
System alarmowy antykradzieżowy
55 Sterownik automatycznej skrzyni biegów DSG
56 System czyszczenia reflektorów
Światło postojowe – prawa strona
57 Lewe światło mijania, regulacja zasięgu świateł
58 Światła mijania po prawej stronie
a) Jeżeli silnik jest już wyłączony, jeden podłączony element

elektryczny może rozładować akumulator

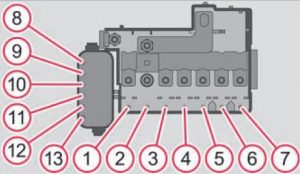

Skrzynka bezpieczników przy akumulatorze (skrzynia manualna, skrzynia automatyczna DSG)

Skoda Fabia – bezpieczniki – komora silnika (skrzynia manualna, skrzynia automatyczna DSG)
Nr Opis
1 Alternator
2 Nie przypisano
3 Wnętrze
4 Dodatkowe ogrzewanie elektryczne
5 Wnętrze
6 Świece żarowe;

Wentylator płynu chłodzącego.

7 Elektrohydrauliczne wspomaganie kierownicy
8 ABS lub TCS lub ESP
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS lub TCS lub ESP
12 Centralna jednostka sterująca
13 Dodatkowe ogrzewanie elektryczne

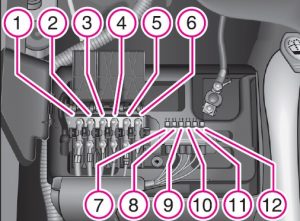

Skrzynka bezpieczników przy akumulatorze (automatyczna skrzynia biegów)

Skoda Fabia – bezpieczniki – komora silnika
Nr Opis
1 Alternator
2 Wnętrze
3 Dodatkowe ogrzewanie elektryczne
4 ESP
5 Elektrohydrauliczne wspomaganie kierownicy
6 Świece żarowe
7 ESP
8 Wentylator chłodnicy
9 System klimatyzacji
10 ABS
11 Centralna jednostka sterująca
12 Automatyczna skrzynia biegów
Dodatkowe ogrzewanie elektryczne
