Skoda Fabia (2011) – skrzynka bezpieczników

03/11/2021

Spis treści

Skoda Fabia (2011) – schemat skrzynki bezpieczników

Rok produkcji: 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Fabii (2011) to bezpiecznik 47 w skrzynce bezpiecznikowej

Skrzynka bezpieczników na desce rozdzielczej

Skoda Fabia – bezpieczniki – tablica rozdzielcza
Nr Opis Amp [A]
1 Nie przypisano
2 Start/Stop 5
3 Zestaw wskaźników;

Regulacja zasięgu świateł.

7,5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy: tempomat 5
6 Światło cofania (manualna skrzynia biegów) 10
7 Zapłon 15
Sterownik silnika;

Automatyczna skrzynia biegów.

7,5
8 Włącznik pedału hamulca;

Wentylator płynu chłodzącego.

5
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc przy parkowaniu;

Sterownik doświetlania zakrętów;

Wentylator chłodzący.

5
10 Klimatyzacja a) 7,5
11 Regulacja lustra 5
12 Jednostka sterująca do wykrywania przyczepy 5
13 Sterownik automatycznej skrzyni biegów 5
14 Silnik do halogenowych reflektorów projektora z

funkcją doświetlania zakrętów.

10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy 5
17 START – STOP – radio 10
Światła do jazdy dziennej 7,5
18 Podgrzewacz lusterka 5
19 Styk S. 5
20 Jednostka sterująca silnika 5
Jednostka sterująca silnika 7,5
Przekaźnik pompy paliwa 15
Jednostka sterująca pompą paliwa 15
21 Światło cofania;

Światła przeciwmgielne z funkcją „CORNER”.

10
22 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu;

Kierownica wielofunkcyjna.

7,5
23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.

15
24 Centralna jednostka sterująca pojazdu 5
25 Ogrzewacze siedzeń 20
26 Wycieraczka tylnej szyby 10
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF,

klapka sterująca.

10
29 Wtrysk, pompa wodna 10
30 Pompa paliwowa 15
Zapłon 20
Tempomat, działanie przekaźnika PTC 5
31 Sonda lambda 10
32 Pompa wysokociśnieniowa, zawór ciśnieniowy 15
33 Jednostka sterująca silnika 30/15
34 Jednostka sterująca silnika 15
Pompa próżniowa 20
35 Zasilanie stacyjki 5
36 Światła drogowe 15
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 30
40 Podgrzewane dysze spryskiwaczy szyby przedniej;

System czyszczenia szyb.

15
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 25/10
46 System alarmowy antykradzieżowy 15
47 Zapalniczka;

Gniazdko w bagażniku b).

15
48 ABS, START-STOP – przetwornica DC / DC ESP 15
49 Kierunkowskazy;

Światła hamowania.

15
50 START-STOP – Infotainment z przetwornicą DC / DC 30
Radio 10
51 Elektrycznie sterowana szyba

(z przodu i z tyłu po lewej stronie)

25
52 Elektrycznie sterowana szyba

(z przodu i z tyłu po prawej stronie)

25
53 Światło postojowe – lewa strona 5
Elektryczny dach przesuwno-uchylny
54 START-STOP – zestaw wskaźników 5
System alarmowy antykradzieżowy 15
55 Sterownik automatycznej skrzyni biegów DSG 30
56 System czyszczenia reflektorów 25
Światło postojowe – prawa strona 5
57 Lewe światło mijania, regulacja zasięgu świateł 15
58 Światła mijania po prawej stronie 15
a) Dotyczy tylko niektórych krajów.

b) Jeśli silnik jest wyłączony, już jeden podłączony

element elektryczny może rozładować akumulator.

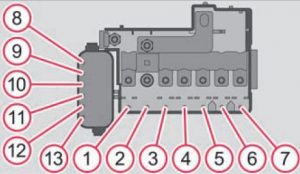

Skrzynka bezpieczników przy akumulatorze (skrzynia manualna, skrzynia automatyczna DSG)

Skoda Fabia – bezpieczniki – komora silnika (skrzynia manualna, skrzynia automatyczna DSG)
Nr Opis Amp [A]
1 Alternator 175
2 Nie przypisano
3 Wnętrze 80
4 Dodatkowe ogrzewanie elektryczne 60
5 Wnętrze 40
6 Świece żarowe;

Wentylator płynu chłodzącego.

50
7 Elektrohydrauliczne wspomaganie kierownicy 50
8 ABS lub TCS lub ESP 25
9 Wentylator chłodnicy 30
10 Wentylator chłodnicy 5
11 ABS lub TCS lub ESP 40
12 Centralna jednostka sterująca 5
13 Automatyczna skrzynia biegów 5
Dodatkowe ogrzewanie elektryczne 30

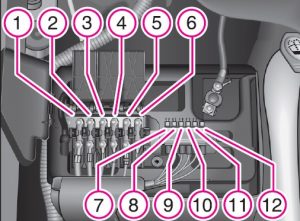

Skrzynka bezpieczników przy akumulatorze (automatyczna skrzynia biegów)

Skoda Fabia – bezpieczniki – komora silnika
Nr Opis Amp [A]
1 Alternator 175
2 Wnętrze 80
3 Dodatkowe ogrzewanie elektryczne 60
4 ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 ABS 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Dodatkowe ogrzewanie elektryczne 40
