Skoda Fabia (2015) – skrzynka bezpieczników

Skoda Fabia (2015) – schemat skrzynki bezpieczników

Rok produkcji: 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Fabii (2015) to bezpiecznik 44 w skrzynce bezpiecznikowej na tablicy rozdzielczej.

Kolor bezpiecznika | Ampery
jasnobrązowy 5
ciemnobrązowy 7,5
czerwony 10
niebieski 15
żółty / niebieski 20
biały 25
zielony / różowy 30
zielony 40
czerwony 50

Lokalizacja

Przestrzeń pasażerska

Komora silnika

Skrzynka bezpieczników na desce rozdzielczej

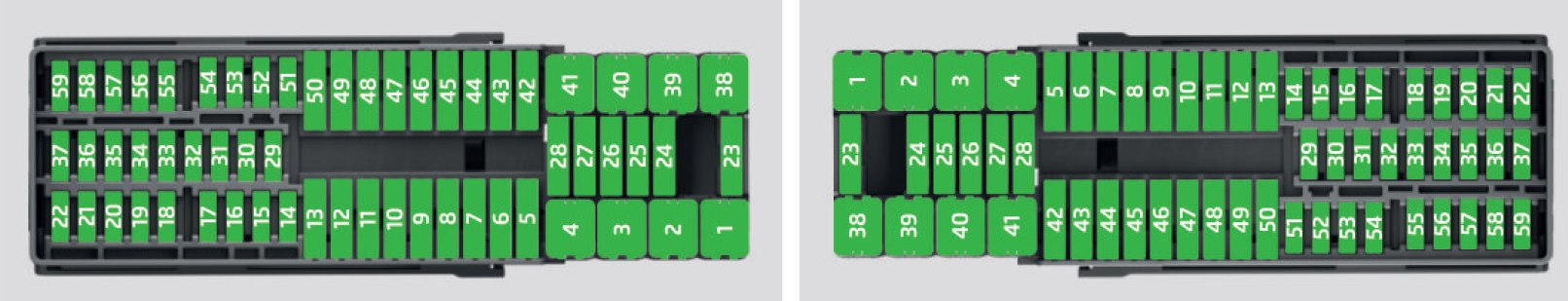

Samochody z kierownicą po lewej stronie | Samochody z kierownicą po lewej prawej stronie

Skoda Fabia – bezpieczniki – tablica rozdzielcza (pojazd lewy / prawy)
Numer Opis
1 Lewe światło postojowe;

Światło postojowe;

Wysoko zamontowane światło stopu.

2 Centralny zamek
3 Przekaźnik zapłonu
4 Światło prawe;

Tylne światło przeciwmgielne;

Oświetlenie tablicy rejestracyjnej.

5 Okna elektryczne – sterownik
6 Centralna jednostka sterująca, oświetlenie wewnętrzne
7 Klakson
8 Zaczep holowniczy – światło lewe
9 Dźwignia sterująca pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Dźwignia zmiany biegów automatycznej skrzyni biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Sterownik do wykrywania przyczepy (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY);

Poduszka powietrzna (tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Wyświetlacz radia
13 Gniazdo 12 V w bagażniku
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjęcia kluczyka ze stacyjki

(automatyczna skrzynia biegów);

Złącze diagnostyczne;

Migacz reflektorów;

Sterownik SmartGate;

Czujnik deszczu;

Czujnik światła.

15 Sterownik klimatyzacji;

Dźwignia zmiany biegów automatycznej skrzyni biegów.

16 Zestaw wskaźników
17 System alarmowy;

Klakson.

18 Nie przypisano
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 System wycieraczek przedniej i tylnej szyby
23 Nie przypisano
24 Wentylator dmuchawy do klimatyzacji, ogrzewania;

Sterownik do klimatyzacji, ogrzewania.

25 Nie przypisano
26 Podgrzewane przednie siedzenia
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna (tylko z KESSY)
30 Elektryczne szyby;

Włączniki światła;

Włączniki świateł cofania;

Sterownik klimatyzacji;

Sterownik wspomagania parkowania;

Lusterko zewnętrzne;

Zasilanie środkowej listwy przycisków;

Zasilanie bocznej listwy przycisków;

Lusterko wewnętrzne.

31 Pompa paliwa;

Sterownik wentylatora chłodnicy;

Tempomat;

Cewka przekaźnika wycieraczek przedniej i tylnej szyby.

32 Złącze diagnostyczne;

Regulacja zasięgu świateł.

33 Cewka przekaźnika rozrusznika;

Włącznik pedału sprzęgła.

34 Podgrzewane dysze spryskiwaczy szyby przedniej
35 Nie przypisano
36 Podgrzewane przednie siedzenia
37 Radar
38 Nie przypisano
39 Dodatkowe ogrzewanie elektryczne
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektrycznie sterowane szyby – pasażer z przodu
43 Zaczep holowniczy – styk w gnieździe
44 Zapalniczka;

Gniazdo zasilania 12 V.

45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Zaczep holowniczy – styk w gnieździe
48 Zaczep holowniczy – światło prawe
49 Sterownik pompy paliwa
50 Radio
51 Ogrzewanie lusterka zewnętrznego
52 Jednostka sterująca KESSY
53 Blokada kierownicy KESSY
54 Nie przypisano
55 Podgrzewane przednie siedzenia
56 Nie przypisano
57 Nie przypisano
58 Nie przypisano
59 Nie przypisano
Zobacz również:  Skoda Rapid Spaceback (2017) – skrzynka bezpieczników

Skrzynka bezpieczników w komorze silnika

Skoda Fabia – bezpieczniki – komora silnika
Numer Opis
1 Wentylator chłodnicy
2 Jednostka sterująca układu świec żarowych
3 Jednostka sterująca ABS / ESC
4 Dodatkowe ogrzewanie elektryczne
5 Dodatkowe ogrzewanie elektryczne
6 Automatyczna skrzynia biegów
7 Jednostka sterująca silnika
8 Wycieraczki
9 Centralna jednostka sterująca
10 Jednostka sterująca ABS / ESC
11 Nie przypisano
12 Elementy silnika
13 Włącznik pedału hamulca
14 Elementy silnika, cewka przekaźnika pompy paliwa
15 Jednostka sterująca silnika
16 Rozrusznik
17 Jednostka sterująca silnika
18 Elementy silnika;

Cewki przekaźnika pomocniczej nagrzewnicy elektrycznej;

Wentylator chłodnicy.

19 Sonda lambda
20 Elementy silnika;

Sterownik układu świec żarowych;

Podgrzewanie wentylacji skrzyni korbowej.
