Saab 900 (1994-1998) – skrzynka bezpieczników

Saab 900 (1994-1998) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996, 1997, 1998.

Bezpiecznik zapalniczki (gniazdo zasilania) w Saabie 900 (1994-1998) to bezpiecznik 6 w skrzynce bezpiecznikowej.

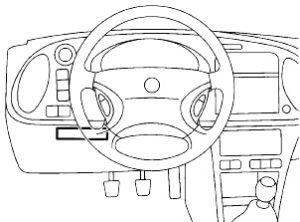

Skrzynka bezpieczników w przedziale pasażerskim

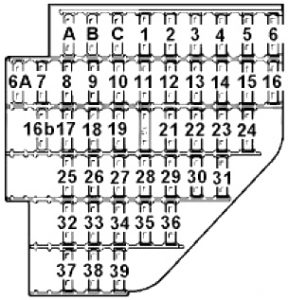

Saab 900 – schemat skrzynki bezpieczników – przedział pasażerski
Nr Amp [A] Opis
A
B
C
1 30 Podgrzewane tylne okno i lusterko boczne
2) 15 Kierunkowskaz
3) 30 Wentylator
4 7,5 Oświetlenie wewnętrzne;

Antena zasilająca.

5 30 Elektryczne siedzenie (prawe)
6 30 Zapalniczka
6B
7 30 5-drzwiowy hatchback:

Elektryczne szyby z tyłu.

7,5 Kabriolet:

Silniki szyb drzwiowych

8 15 Wycieraczka tylnej szyby
9 15 ’94 -’96:

Radio

15 ’97 -’98:

Blokada zmiany biegów

10 30 Sensoniczny
11 7,5 ’97 -’98:

Radio

12 15 Światła stopu
13 15 Radio:

Złącze łącza danych

14 30 Przednie okna zasilania
15 20 Światła do jazdy dziennej (DRL)
16 30 Elektryczne siedzenie przednie (lewe)
16B 30 Przekaźnik wtrysku paliwa
17 15 Przyrządy;

Tronic SFI;

Moduł sterujący skrzyni biegów (TCM);

Alarm antywłamaniowy;

Czujnik dźwiękowy.

18 15 ’94 -’96:

Instrumenty;

Poduszka powietrzna.

10 ’97 -’98:

Poduszki powietrzne.

19 15 ABS;

Przekaźnik klimatyzacji;

Przekaźnik pompy powietrza (’97 -’98).

20 20 Ogrzewane przednie fotele;

Centralny zamek.

21 10 Klimatyzacja;

Automatyczna klimatyzacja (ACC);

ICE (zintegrowana elektronika centralna).

22 15 Tempomat
23 20 Alarm antykradzieżowy;

Telefon.

24 10 ’94 -’94:

APC

25 30 ’94 -’96:

Centralny zamek,

wzmacniacz

15 ’97 -’98:

Centralny zamek

(pokrywa bagażnika/pokrywa bagażnika);

Wzmacniacz.

26 7,5 ’97 -’98:

Ogrzewane tylne siedzenia

27 15 Pełna wiązka świateł mijania;

Automatyczna klimatyzacja (ACC).

28 30 Układ kontroli trakcji (TCS);

Tronic SFI;

Motronic SFI;

Wtrysk paliwa.

29 7,5 ’94 -’96:

Prawe światła postojowe

10 ’97 -’98:

Prawe światła postojowe,

Tablica rejestracyjna,

Ściemniacz

30 10 Lewe światła postojowe
31 15 ’94 -’96:

Światła cofania;

Wycieraczki szyby przedniej.

20 ’97 -’98:

Wycieraczki przedniej szyby;

Światła cofania.

32 15 ’94 -’96:

Pompa paliwa

20 ’97 -’98:

Pompa paliwa

33 30 ’94 -’96:

Wskaźnik kierunku

15 ’97 -’98:

Ogrzewane tylne siedzenia

34 10 Przyrządy;

Wyświetlacz informacyjny Saab (SID);

Moduł sterujący skrzyni biegów (TCM).

35 10 ICE (zintegrowana elektronika centralna)
36 10 Rozrusznik
37 10 Tylne światła przeciwmgielne
38 7,5 ’94 -’96:

Podgrzewany czujnik tlenu

25 ’97-’98:

Podgrzewana sonda lambda (Lambda)

39
Zobacz również:  Saab 9-5 (2006-2007) – skrzynka bezpieczników

Przekaźnik przedziału pasażerskiego

Saab 900 – schemat skrzynki bezpieczników – przekaźnik przedziału pasażerskiego
Saab 900 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego
Nr Amp [A] Opis
A Tylne światło przeciwmgielne
B Światła zapasowe
C Blokada zmiany biegów
D Wycieraczka tylnej szyby
E Stacyjka
F Przegrzany 3-drogowy katalizator EXH
G Wycieraczki
H Odmgławiacz tylnej szyby i lusterko
I Pompa paliwowa
J Pompa płynu spryskiwacza
K Rozrusznik
L Układ wtrysku paliwa
Uchwyt pomocniczy
N. Ogrzewane tylne siedzenia

Skrzynka bezpieczników w komorze silnika

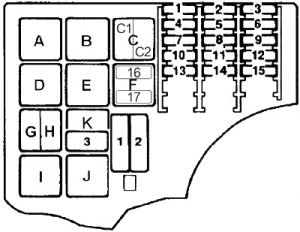

Saab 900 – schemat skrzynki bezpieczników – skrzynka komory silnika
Nr Amp [A] Opis
1 10 Klakson
2) 15 Światła przeciwmgielne
3) 40 Wentylator chłodnicy (niska prędkość)
4 10 Pompa próżniowa
5 15 Przekaźnik sprężarki klimatyzacji
6 15 ’94 -’96:

Lewe światło mijania

10 ’97 -’98:

Lewe światło mijania

7 15 ’94 -’96:

Prawe światło mijania

10 ’97 -’98:

Prawe światło mijania

8 15 ’94 -’96:

Lewe światło drogowe

10 ’97 -’98:

Lewe światło drogowe

9 15 ’94 -’96:

Prawe światło drogowe

10 ’97 -’98:

Prawe światło drogowe

10 7,5 Wycieraczki reflektorów
11 10 ’94 -’96:

Regulacja wiązki reflektorów

12 10 Zawór powietrza wtórnego
13 7,5 ’97 -’98:

APC

14 7,5 ’97 -’98:

Reflektory

15
16 60 ’97 -’98:

Płyty grzewcze

17 30 ’97 -’98:

Pompa powietrza,

Wtrysk powietrza wtórnego

1M 30 Wentylator chłodnicy (wysoka prędkość)
2M 60 ’94 -’96:

ABS

50 ’97 -’98:

ABS

3M 30 ’94 -’96:

Pompa wtryskowa wtórnego powietrza

Przekaźnik
A Oświetlenie
Światła mijania
B Światła drogowe i mijania
Światła drogowe
C ’94 -’96:

Pompa wtryskowa wtórnego powietrza

C1 ’97 -’98:

Zawór kontrolny wtrysku wtórnego powietrza

C2 ’97 -’98:

Pompa próżniowa

D Wentylator chłodnicy (niska prędkość)
E Kontrola kompilacji
F Światła przeciwmgielne
G Klakson
H ’94 -’96:

Zawór kontrolny wtrysku wtórnego powietrza

’97 -’98:

Światła przeciwmgielne

I Wentylator chłodnicy (wysoka prędkość)
J Klimatyzacja i automatyczna klimatyzacja (ACC)
K ’97 -’98 (Motronic):

Pompa wtryskowa powietrza wtórnego

’97 -’98 (Trionic):

Płyty grzewcze

Zobacz również:  Saab 9-5 (1997-2004) – skrzynka bezpieczników

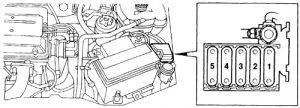

Blok łącznika topliwego

Saab 900 – schemat skrzynki bezpieczników – wkładka topliwa
Nr Amp [A[ Obwody
1 60 Zasilacz do bezpieczników:

1, 4, 11, 13, 17, 23, 24, 25, 26 i 34

2) 60 Zasilacz do bezpieczników:

2, 5, 10, 12, 16, 27, 28, 33 i 35

3) 60 Zasilacz bezpiecznika stacyjki 20
4 60 Zasilacz do bezpiecznika stacyjki 21
5 60 Zasilacz do systemu sterowania kabrioletem

’94 ->

Saab 900 – schemat skrzynki bezpieczników
  1. Moduł sterujący silnika (ECM)
  2. Moduł sterujący systemu kontroli trakcji (TCS)
  3. Moduł sterujący poduszki powietrznej
  4. Moduł sterujący przeciwkradzieżowy
  5. Zintegrowany moduł sterujący elektroniki centralnej (ICE)
  6. Moduł sterujący ABS
  7. Wyświetlacz głównego urządzenia i wyświetlacz informacyjny Saaba (SID)
  8. Moduł sterujący skrzyni biegów (TCM)
  9. Moduł tempomatu
  10. Moduł sterujący centralnego zamka

-> ’98

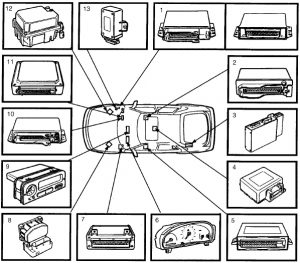

Saab 900 – schemat skrzynki bezpieczników
  1. Moduł sterujący silnika (ECM)
  2. Moduł sterujący systemu kontroli trakcji (TCS)
  3. Moduł sterujący TSAS
  4. Moduł sterujący poduszki powietrznej
  5. Moduł sterujący przeciwkradzieżowy
  6. Główny wyświetlacz przyrządu
  7. Zintegrowany moduł sterujący elektroniki centralnej (ICE)
  8. Moduł sterujący ABS
  9. Saab Information Display (SID) Unit
  10. Moduł sterujący Sensonioc
  11. Moduł sterujący skrzyni biegów (TCM)
  12. Moduł tempomatu
  13. Moduł sterujący centralnego zamka.
