Saab 9000 (1993-1998) – skrzynka bezpieczników

09/29/2020

Spis treści

Saab 9000 (1993-1998) – schemat skrzynki bezpieczników

Rok produkcji: 1993, 1994, 1995, 1996, 1997, 1998.

Bezpiecznik zapalniczki (gniazdo zasilania) w Saabie 9000 (1993-1998) to bezpiecznik F51 w skrzynce bezpiecznikowej.

Skrzynka rozdzielcza w schowku na rękawice

Numer Ampery [A]
Opis
1 5 ACC
2 10 System tempomatu; elektryczne lusterka drzwi
3 10 Ostrzeżenie o zapięciu pasa; światła do czytania
4 5 Poduszka powietrzna
5 10 System APC
6 30 Wentylator powietrza wentylacyjnego
7 10 Wycieraczki reflektorów, elektrycznie regulowane siedzenie
8 20 Wycieraczki szyby przedniej, wycieraczki tylne
9 30 Światła cofania; tylne szyby elektryczne; szyby tylne, szyberdach
10 20 Podgrzewane siedzenia
11 30 Szyby przednie z napędem elektrycznym; przekaźnik ze zredukowanym światłem mijania (światła drogowe)
12 15 Wskaźniki, kontrola długości wiązki
13 10 Przyrząd; EDU; system wtrysku
14 20 Pompa paliwa
15
16 15 Zamek centralny; oświetlenie wewnętrzne; światła kurtuazyjne; oświetlenie bagażnika; światło cofania przekaźnika
17 10 ACC, EDU, oświetlenie przedziału bagażowego
18 30 Ogrzewana tylna szyba przednia
19 15 Radio; antena elektryczna; zegar; SCC
20 20 Opcja
21 25 Klakson
22 15 Światła awaryjne
23 5 Elektronika silnika, wyjście testowe
24 15 Światła hamowania
25 30 Fotel regulowany elektrycznie, kierowca
26 30 Fotel regulowany elektrycznie, pasażer
27 10 Radio
28 25 Sonda lambda wstępnie ogrzewana
29 15 Światło postojowe R; reostat; oświetlenie instrumentów
30 10 Parking ligit L, oświetlenie przedziału rękawic
31 20 Światła drogowe
32 15 Tylne światło przeciwmgielne
Zobacz również:  Saab 9-5 (1997-2004) – skrzynka bezpieczników

Skrzynka rozdzielcza w komorze silnika

Numer Ampery [A]
Opis
1 50 Pompa powietrza (max)
1 60 Płyty grzejne (Trionic) (max)
2 30 Wentylator chłodnicy, 2 stopnie (maks.)
3 5 Wentylator grzejnikowy, przekaźnik
4 40 Wentylator grzejnikowy (standard)
5 15 Światła mijania L
6 15 Światła mijania R
7 15 Światło drogowe L
8 15 Światło drogowe R
9 5 Przekaźnik, klakson
10 25 Klakson
11 30 Wentylator chłodnicy A/С / sprężarka
12 15 Dodatkowa lampa
13 10 Zawór, pompa powietrza/pompa próżniowa
A-B Przekaźnik światła
C Badanie świateł (piktogram)
D Pompa powietrza/płyty grzewcze/pompa próżniowa
E Wentylator chłodnicy, 2-stopniowy
F Przekaźnik A/С
G Dodatkowe światło przeciwmgielne
H Czujnik ciśnienia A/C
K Zredukowane światło mijania (światło drogowe)
L Klakson
M Wentylator chłodnicy
Zobacz również:  Saab 9-7X (2005) – skrzynka bezpieczników

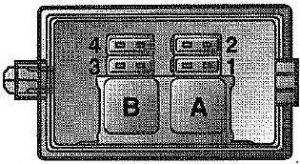

Bezpiecznik ABS i panel przekaźników

Numer Ampery [A]
Opis
1 30 Pompa ABS
2 30 ABS
3 10 Pompa i jednostka sterująca, ABS
A Przekaźnik pompy
B Przekaźnik systemowy
