Saab 9-5 (2005) – skrzynka bezpieczników
Saab 9-5 (2005) – schemat skrzynki bezpieczników
Rok produkcji: 2005.
Bezpiecznik zapalniczki (gniazdo zasilania) w Saabie 9-5 (2005) to bezpiecznik 34 w skrzynce bezpiecznikowej.
Panel bezpieczników w tablicy rozdzielczej
| Nr | Amp [A] | Opis |
| A | 30 | Światła przyczepy |
| B | 10 | Automatyczna skrzynia |
| C | 7,5 | Elektryczne lusterka boczne;
DICE: ręczna regulacja długości belki. |
| 1 | 15 | Światła stopu;
Blokada zmiany biegów hamulca postojowego (samochody z automatyczną skrzynią biegów). |
| 2) | 15 | Światła cofania |
| 3) | 10 | Światła postojowe i tylne światła, lewe |
| 4 | 10 | Światła postojowe i tylne światła, prawe |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Elektryczne szyby – prawe;
Zasilanie przyczepy. |
| 6B | 7,5 | Światła stopu – przyczepa |
| 7 | 10 | Wtryskiwacze silnika |
| 8 | 15 | Oświetlenie bagażnika;
Zamek bagażnika; Oświetlenie drzwi; Pompa obiegowa; Asystent parkowania; SID. |
| 9 | 15 | System nagłośnieniowy;
Zmieniarka CD. |
| 10 | 15 | Ogrzewanie – tylne siedzenie;
Szyberdach; Odbiornik zdalnego sterowania. |
| 11 | 30 | Elektrycznie regulowane
siedzenie pasażera. |
| 12 | 7,5 | Automatyczna skrzynia |
| 13 | 20 | System audio, wzmacniacz |
| 14 | 30 | Układ zapłonowy, silnik |
| 15 | 20 | Pompa paliwowa |
| 16 | 20 | DICE (kierunkowskazy) |
| 16B | – | OnStar |
| 17 | 20 | System zarządzania silnikiem;
Główny instrument; DICE/TWICE. |
| 18 | 40 | Ogrzewanie lusterek zewnętrznych;
Ogrzewanie tylnej szyby. |
| 19 | 10 | OnStar;
Telematyka. |
| 20 | 15 | ACC;
Oświetlenie wewnętrzne; Tylne światło przeciwmgielne; Migacz świateł drogowych |
| 21 | 10 | System nagłośnieniowy;
Lusterko wsteczne; Czujnik kąta obciążenia; Nawigacja; Tempomat. |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | 15 | Centralny zamek;
Nawigacja; Pamięć lusterek zewnętrznych |
| 24 | 20 | Główny włącznik światła |
| 25 | 30 | Fotel kierowcy regulowany elektrycznie |
| 26 | 7,5 | Pamięć siedzenia kierowcy;
Pamięć zwierciadlana; Szyberdach; Asystent parkowania; Przypomnienie o pasie bezpieczeństwa; ACC. |
| 27 | 10 | System zarządzania silnikiem;
SID; |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Rozrusznik;
Moduł sterujący skrzyni biegów (samochody z automatyczną skrzynią biegów). |
| 31 | 7,5 | Tempomat;
Zawór wody; Światła przeciwmgielne z przodu; Czujnik deszczu |
| 32 | – | – |
| 33 | 7,5 | Przełącznik kierunkowskazów |
| 34 | 30 | Gniazdo 12 V,
Zapalniczka (z przodu i z tyłu) |
| 35 | 15 | Światła do jazdy dziennej |
| 36 | 30 | Elektryczne szyby po lewej stronie |
| 37 | 30 | Wycieraczki |
| 38 | 30 | Ogrzewanie elektryczne –
przednie fotele. |
| 39 | 20 | Elektromagnes utykający |

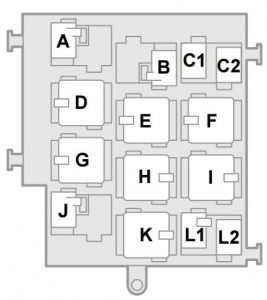

Panel przekaźników pod tablicą rozdzielczą
| Nr | Opis |
| A | – |
| B | Elektryczne ogrzewanie
tylnego siedzenia. |
| C1 | – |
| C2 | – |
| D | – |
| E | Przekaźnik główny
(system zarządzania silnikiem). |
| F | – |
| G | Pompa paliwowa |
| H | Stacyjka |
| I | Ogrzewanie szyby tylnej/
lusterek bocznych |
| J | – |
| J | Przekaźnik rozrusznika |
| L1 | Funkcja limp-home |
| L2 | – |

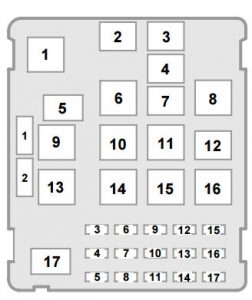

Skrzynka bezpieczników pod maską
| Nr | Amp [A] | Opis |
| 1 | 40 | Wentylator chłodnicy –
wysoka prędkość. |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Czujnik kąta obciążenia
(samochody z reflektorami ksenonowymi). |
| 5 | 15 | Podgrzewacz |
| 6 | 10 | Klimatyzacja;
Syrena alarmu samochodowego |
| 7 | 15 | Test żarówki |
| 8 | – | – |
| 9 | 20 | Spryskiwacze reflektorów |
| 10 | 15 | Reflektor świateł drogowych lewy |
| 11 | 15 | Lewe światło mijania |
| 12 | 15 | Reflektor świateł drogowych prawy |
| 13 | 15 | Światła mijania prawe |
| 14 | 30 | Wentylator chłodnicy –
wysoka prędkość. |
| 15 | 15 | Światła przeciwmgielne
(przedni spoiler) |
| 16 | 30 | Wycieraczka tylna |
| 17 | 15 | Klakson |
| 18 | – | – |
Przekaźniki
| Nr | Opis |
| 1 | Test żarówki;
Światło główne; Migacz świateł drogowych. |
| 2) | Spryskiwacz reflektorów |
| 3) | Przednie światła przeciwmgielne |
| 4 | Wycieraczka tylna (9-5 SportWagon) |
| 5 | – |
| 6 | – |
| 7 | Czujnik deszczu |
| 8 | Wentylator chłodnicy, niska prędkość |
| 9 | Wentylator chłodnicy, wysoka prędkość |
| 10 | Sprężarka klimatyzacji |
| 11 | Wentylator chłodnicy, wysoka prędkość,
(prawy wentylator) |
| 12 | Klakson |
| 13 | Dodatkowe światła (akcesoria) |
| 14 | Reflektor świateł drogowych |
| 15 | Światła mijania |
| 16 | – |
| 17 | Wycieraczki |
