Saab 9-5 (1997-2004) – skrzynka bezpieczników

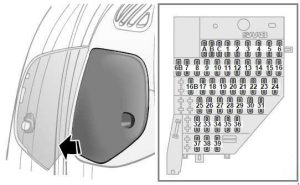

Saab 9-5 (1997-2004) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Bezpiecznik zapalniczki (gniazdo zasilania) w Saabie 9-5 (1997-2004) to bezpiecznik 34 w skrzynce bezpiecznikowej.

Panel bezpieczników w desce rozdzielczej

Nr	Ampery [A]	Opis
A	30	Oświetlenie przyczepy
B	10	Automatyczna skrzynia biegów
C	7.5	Elektryczne lusterka drzwiowe; CENA: ręczna regulacja długości wiązki.
1	15	Światła hamowania
Reklama
2	15	Światła cofania
3	10	Światła postojowe, po lewej
4	10	Światła postojowe, po prawej
5	7.5	DICE/TWICE
6	30	Okna elektryczne, prawe; Zasilanie przyczepy.
6B	7.5	Światła hamowania, przyczepa
7	10	Wtryskiwacze silnikowe
8	15	Oświetlenie bagażnika; Zamek bagażnika; Oświetlenie drzwi, Pompa obiegowa; Asystent parkowania; SID.
9	15	System audio; Zmieniarka CD.
10	15	Ogrzewanie, tylne siedzenie; Szyberdach; Odbiornik zdalnego sterowania.
11	30	Elektrycznie regulowany fotel pasażera
12	7.5	Automatyczna skrzynia biegów
13	20	System audio, wzmacniacz
14	30	Układ zapłonowy, silnik
15	20	Pompa paliwa
16	20	DICE (kierunkowskazy)
16B	–	–
17	20	System zarządzania silnikiem; Instrument główny; DICE/TWICE
18	40	Ogrzewanie lusterek drzwiowych; Ogrzewanie tylnej szyby.
19	10	OnStar; Telematyka.
Reklama
20	15	ACC; Oświetlenie wewnętrzne; Tylne światło przeciwmgielne; Światło drogowe.
21	10	System audio; Lusterko wsteczne; Czujnik kąta obciążenia (samochody z ksenonem); Nawigacja (wyposażenie dodatkowe); Tempomat
22	40	Wentylator wewnętrzny
23	15	Centralny zamek; Nawigacja (wyposażenie dodatkowe); Pamięć lusterka wstecznego
24	40	Pompa powietrza (tylko 3,0t V6)
25	30	Elektrycznie regulowany fotel kierowcy; Klapka wlewu paliwa
26	7.5	Pamięć fotela kierowcy; Pamięć lusterek; Szyberdach; Asystent parkowania; Przypomnienie o zapięciu pasów bezpieczeństwa
27	10	System zarządzania silnikiem; SID; Główny instrument.
28	7.5	Poduszka powietrzna
29	7.5	ABS/TCS/ESP
30	7.5	Rozrusznik silnikowy
31	7.5	Tempomat; Zawór wodny; Światła przeciwmgielne – przód; Czujnik deszczu.
32	15	Przednie fotele wentylowane
33	7.5	Przełącznik kierunkowskazów
34	30	Zapalniczka do papierosów (przód/tył)
Reklama
35	15	Światło do jazdy dziennej
36	30	Okna elektryczne, lewe
37	30	Wycieraczki szyby przedniej
38	30	Ogrzewanie elektryczne, fotele przednie
39	20	Cewka elektromagnetyczna Limp-home (automatyczna skrzynia biegów); OnStar; Telematyka

Panel przekaźników pod tablicą przyrządów

Opis

–

Elektryczne ogrzewanie tylnego siedzenia

–

Główny przekaźnik

(system zarządzania silnikiem).

Klapa wlewu paliwa

Pompa paliwa

Przełącznik zapłonu

Ogrzewanie tylnej szyby/lusterek drzwi

–

Przekaźnik rozrusznika

Funkcja Limp-home

Bagażnik

Reklama

Skrzynka bezpieczników pod maską

Nr	Ampery [A]	Opis
1	40	Wentylator chłodnicy, wysoka prędkość obrotowa
2	60	ABS/TCS/ESP
3	–	–
4	7.5	Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi)
5	15	Nagrzewnica
6	10	Klimatyzacja; Syrena alarmowa.
7	15	Test żarówek
8	–	–
9	20	Spryskiwacze reflektorów
10	15	Światła drogowe, lewe
11	15	Światła mijania z lewej strony
12	15	Światła drogowe, prawe
13	15	Światła mijania, prawe
14	30	Wentylator chłodnicy, wysoka prędkość obrotowa
15	15	Światła przeciwmgielne (przedni spojler)
16	30	Wycieraczka, tylna
17	15	Klakson
18	–	–
Przekaźniki
1	Test żarówki; Światło główne; Światło drogowe.
2	Spryskiwacz reflektorów
3	Przednie światła przeciwmgielne
4	Wycieraczka, tylna (9-5 Wagon)
5	–
6	–
7	Czujnik deszczu
8	Wentylator chłodnicy, niska prędkość obrotowa
9	Wentylator chłodnicy, wysoka prędkość obrotowa
10	Sprężarka klimatyzacyjna
Reklama
11	Wentylator chłodnicy, wysoka prędkość obrotowa, wentylator prawy
12	Klakson
13	Dodatkowe światła (wyposażenie dodatkowe)
14	Światła drogowe
15	Światła mijania
16	–
17	Wycieraczki szyby przedniej

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Pod którym numerem jest bezpiecznik zapalniczki w Saab 9-5 (1997-2004)?

W Saab 9-5 (1997-2004) tego obwodu pilnuje pozycja 34 o wartości 30 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik pompy paliwa w Saab 9-5 (1997-2004)?

W modelu Saab 9-5 (1997-2004) znajdziesz go tutaj: pozycja 15 o wartości 20 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników oraz pozycja G w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik spryskiwaczy w Saab 9-5 (1997-2004)?

W modelu Saab 9-5 (1997-2004) za ten obwód odpowiada pozycja 9 o wartości 20 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników oraz pozycja 2 w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik centralnego zamka w Saab 9-5 (1997-2004)?

W Saab 9-5 (1997-2004) tego obwodu pilnuje pozycja 23 o wartości 15 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za klimatyzację w Saab 9-5 (1997-2004)?

W modelu Saab 9-5 (1997-2004) znajdziesz go tutaj: pozycja 6 o wartości 10 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika świateł mijania — gdzie jest w Saab 9-5 (1997-2004)?

W modelu Saab 9-5 (1997-2004) za ten obwód odpowiada pozycja 11 o wartości 15 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników, pozycja 13 o wartości 15 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników, pozycja 15 w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik ogrzewania tylnej szyby w Saab 9-5 (1997-2004)?

W Saab 9-5 (1997-2004) tego obwodu pilnuje pozycja 18 o wartości 40 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników oraz pozycja I w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Saab 9-5 (1997-2004) — gdzie jest bezpiecznik radia?

W modelu Saab 9-5 (1997-2004) znajdziesz go tutaj: pozycja 9 o wartości 15 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników, pozycja 13 o wartości 20 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników, pozycja 21 o wartości 10 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik szyb elektrycznych w Saab 9-5 (1997-2004)?

W modelu Saab 9-5 (1997-2004) za ten obwód odpowiada pozycja 6 o wartości 30 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników oraz pozycja 36 o wartości 30 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik podgrzewania foteli w Saab 9-5 (1997-2004)?

W Saab 9-5 (1997-2004) tego obwodu pilnuje pozycja 10 o wartości 15 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników, pozycja 38 o wartości 30 A w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników, pozycja B w skrzynce: saab 9-5 (1997-2004) – schemat skrzynki bezpieczników. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
