Saab 9-5 (2006-2007) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Saab 9-5 (2006 – 2007) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Saabie 9-5 (2006-2007) to bezpiecznik 34 w skrzynce bezpiecznikowej.

Panel bezpieczników w tablicy rozdzielczej

Saab 9-5 – skrzynka bezpieczników – deska rozdzielcza
NrAmpery [A]Opis
A30Światła przyczepy
B10Automatyczna skrzynia
C7,5Elektryczne lusterka boczne;

DICE: ręczna regulacja długości belki.

115Światła stopu;

Blokada zmiany biegów

hamulca postojowego

(samochody z automatyczną

skrzynią biegów).

2)15Światła cofania
3)10Światła postojowe i tylne światła – lewe
410Światła postojowe i tylne światła – prawe
57,5DICE/TWICE
630Elektryczne szyby – prawe;

Ładowanie przyczepy.

6B7,5Światła stopu;

Przyczepa.

710Wtryskiwacze silnika
815Oświetlenie bagażnika;

Zamek bagażnika;

Oświetlenie drzwi,

Pompa obiegowa;

Asystent parkowania;

SID.

915System nagłośnieniowy;

Zmieniarka CD.

1015Ogrzewanie – tylne siedzenie;

Szyberdach;

Odbiornik zdalnego sterowania.

1130Elektrycznie regulowane

siedzenie pasażera.

127,5Automatyczna skrzynia
1320System audio;

Wzmacniacz.

1430Układ zapłonowy, silnik
1520Pompa paliwowa
1620DICE (kierunkowskazy)
16BOnStar
1720System zarządzania silnikiem;

Główny instrument;

DICE/TWICE.

1840Ogrzewanie lusterek zewnętrznych;

Ogrzewanie tylnej szyby.

1910OnStar;

Telematyka.

2015ACC;

Oświetlenie wewnętrzne;

Tylne światło przeciwmgielne;

Migacz świateł drogowych

2110System nagłośnieniowy;

Lusterko wsteczne;

Czujnik kąta obciążenia;

Nawigacja;

Tempomat.

2240Wentylator wewnętrzny
2315Centralny zamek;

Nawigacja;

Pamięć lusterek zewnętrznych.

2420Główny włącznik światła
2530Fotel kierowcy regulowany elektrycznie
267,5Pamięć siedzenia kierowcy;

Pamięć zwierciadlana;

Szyberdach;

Asystent parkowania;

Przypomnienie o pasie bezpieczeństwa;

ACC.

2710System zarządzania silnikiem;

SID;

Główny instrument.

287,5Poduszka powietrzna
297,5ABS/ESP
307,5Rozrusznik;

Moduł sterujący skrzyni biegów

(samochody z automatyczną

skrzynią biegów)

317,5Tempomat;

Zawór wody;

Światła przeciwmgielne z przodu;

Czujnik deszczu.

32
337,5Przełącznik kierunkowskazów
3430Gniazdo 12 V.

Zapalniczka

(z przodu i z tyłu)

3515Światła do jazdy dziennej
3630Elektryczne szyby po lewej stronie
3730Wycieraczki
3830Ogrzewanie elektryczne –

przednie fotele.

3920Elektromagnes utykający

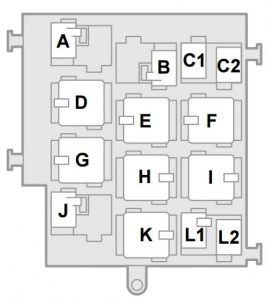

Panel przekaźników pod tablicą rozdzielczą

Saab 9-5 – bezpieczniki – tablica rozdzielcza (tablica przekaźników)
PrzekaźnikOpis
A
BElektryczne ogrzewanie

tylnego siedzenia.

C1
C2
D
EPrzekaźnik główny

(system zarządzania silnikiem).

F
GPompa paliwowa
HStacyjka
IOgrzewanie szyby tylnej,

lusterek bocznych.

J
KPrzekaźnik rozrusznika
L1Funkcja limp-home
L2

Skrzynka bezpieczników pod maską

Saab 9-5 – skrzynka bezpieczników – komora silnika
NrAmpery [A]Opis
140Wentylator chłodnicy, wysoka prędkość
2)40ABS/ESP
3)30ABS/ESP
47,5Czujnik kąta obciążenia

(samochody z reflektorami ksenonowymi).

515Podgrzewacz
610Klimatyzacja;

Syrena alarmu samochodowego.

715Test żarówki
8
920Spryskiwacze reflektorów
1015Reflektor świateł drogowych lewy
1115Lewe światło mijania
1215Reflektor świateł drogowych prawy
1315Światła mijania prawe
1430Wentylator chłodnicy, wysoka prędkość
1515Światła przeciwmgielne (przedni spoiler)
1630Wycieraczka tylna
1715Klakson
18

Przekaźniki

PrzekaźnikiOpis
1Test żarówki;

Światło główne;

Migacz świateł drogowych.

2)Spryskiwacz reflektorów
3)Przednie światła przeciwmgielne
4Wycieraczka tylna

(9-5 SportWagon).

5
6
7Czujnik deszczu
8Wentylator chłodnicy – niska prędkość
9Wentylator chłodnicy – wysoka prędkość
10Sprężarka klimatyzacji
11Wentylator chłodnicy – wysoka prędkość,

prawy wentylator.

12Klakson
13Dodatkowe światła (akcesoria)
14Reflektor świateł drogowych
15Światła mijania
16
17Wycieraczki
