Saab 9-5 (2008) – skrzynka bezpieczników

Saab 9-5 (2008) – schemat skrzynki bezpieczników

Rok produkcji: 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Saabie 9-5 (2008) to bezpiecznik 34 w skrzynce bezpiecznikowej.

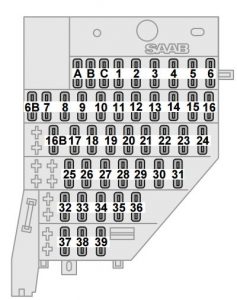

Panel bezpieczników w tablicy rozdzielczej

Saab 9-5 – skrzynka bezpieczników – deska rozdzielcza
Nr Amp [A] Opis
A 30 Światła przyczepy
B 10 Automatyczna skrzynia
C 7,5 Elektryczne lusterka boczne;

DICE: ręczna regulacja długości belki

1 15 Światła stopu;

Blokada zmiany biegów hamulca postojowego

(samochody z automatyczną skrzynią biegów).

2) 15 Światła cofania
3) 10 Światła postojowe i tylne światła – lewe
4 10 Światła postojowe i tylne światła – prawe
5 7,5 DICE / TWICE
6 30 Elektryczne szyby, prawe;

Ładowanie przyczepy.

6B 7,5 Światła stopu;

Przyczepa.

7 10 Wtryskiwacze silnika
8 15 Oświetlenie bagażnika;

Zamek bagażnika;

Oświetlenie drzwi,

Pompa obiegowa;

Asystent parkowania;

SID.

9 15 System nagłośnieniowy;

Zmieniarka CD.

10 15 Ogrzewanie – tylne siedzenie;

Szyberdach;

Odbiornik zdalnego sterowania.

11 30 Elektrycznie regulowane siedzenie pasażera
12 7,5 Automatyczna skrzynia
13 20 System audio – wzmacniacz
14 30 Układ zapłonowy;

Silnik

15 20 Pompa paliwowa
16 20 DICE (kierunkowskazy)
16B OnStar
17 20 System zarządzania silnikiem;

Główny instrument;

DICE/TWICE

18 40 Ogrzewanie lusterek zewnętrznych;

Ogrzewanie tylnej szyby

19 10 OnStar;

Telematyka.

20 15 ACC;

Oświetlenie wewnętrzne;

Tylne światło przeciwmgielne;

Migacz świateł drogowych

21 10 System nagłośnieniowy;

Lusterko wsteczne;

Czujnik kąta obciążenia;

Nawigacja;

Tempomat.

22 40 Wentylator wewnętrzny
23 15 Centralny zamek;

Nawigacja;

Pamięć lusterek zewnętrznych.

24 20 Główny włącznik światła
25 30 Fotel kierowcy regulowany elektrycznie
26 7,5 Pamięć siedzenia kierowcy;

Pamięć zwierciadlana;

Szyberdach;

Asystent parkowania;

Przypomnienie o pasie bezpieczeństwa;

ACC.

27 10 System zarządzania silnikiem;

SID;

Główny instrument.

28 7,5 Poduszka powietrzna
29 7,5 ABS/ESP
30 7,5 Rozrusznik;

Moduł sterujący skrzyni biegów

(samochody z automatyczną skrzynią biegów).

31 7,5 Tempomat;

Zawór wody;

Światła przeciwmgielne z przodu;

Czujnik deszczu.

32
33 7,5 Przełącznik kierunkowskazów
34 30 Gniazdo 12 V;

Zapalniczka

(z przodu i z tyłu).

35 15 Światła do jazdy dziennej
36 30 Elektryczne szyby po lewej stronie
37 30 Wycieraczki
38 30 Ogrzewanie elektryczne – przednie fotele
39 20 Elektromagnes utykający

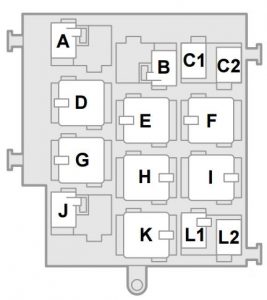

Panel przekaźników pod tablicą rozdzielczą

Saab 9-5 – bezpieczniki – tablica rozdzielcza (tablica przekaźników)
Nr Opis
A
B Elektryczne ogrzewanie tylnego siedzenia
C1
C2
D
E Przekaźnik główny

(system zarządzania silnikiem)

F
G Pompa paliwowa
H Stacyjka
I Ogrzewanie szyby tylnej i

lusterek bocznych.

J
K Przekaźnik rozrusznika
L1 Funkcja limp-home
L2 Ogrzewanie szyby tylnej i

lusterek bocznych.

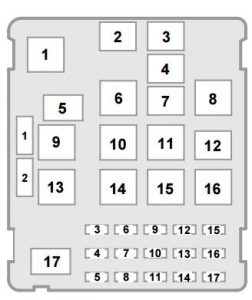

Skrzynka bezpieczników pod maską

Saab 9-5 – skrzynka bezpieczników – komora silnika
Nr Amp [A] Opis
1 40 Wentylator chłodnicy, wysoka prędkość
2) 40 ABS/ESP
3) 30 ABS/ESP
4 7,5 Czujnik kąta obciążenia

(samochody z reflektorami ksenonowymi)

5 15 Podgrzewacz
6 10 Klimatyzacja;

Syrena alarmu samochodowego.

7 15 Test żarówki
8
9 20 Spryskiwacze reflektorów
10 15 Reflektor świateł drogowych lewy
11 15 Lewe światło mijania
12 15 Reflektor świateł drogowych prawy
13 15 Światła mijania prawe
14 30 Wentylator chłodnicy, wysoka prędkość
15 15 Światła przeciwmgielne (przedni spoiler)
16 20 Wycieraczka tylna
17 15 Klakson
18

Przekaźniki

Nr Opis
1 Test żarówki;

Światło główne;

Migacz świateł drogowych.

2) Spryskiwacz reflektorów
3) Przednie światła przeciwmgielne
4 Wycieraczka tylna (9-5 SportWagon)
5
6
7 Czujnik deszczu
8 Wentylator chłodnicy, niska prędkość
9 Wentylator chłodnicy, wysoka prędkość
10 Sprężarka klimatyzacji
11 Wentylator chłodnicy, wysoka prędkość,

prawy wentylator.

12 Klakson
13 Dodatkowe światła (akcesoria)
14 Reflektor świateł drogowych
15 Światła mijania
16
17 Wycieraczki
