Peugeot Boxer (1994-2003) – skrzynka bezpieczników

Peugeot Boxer (1994-2003) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Boxer (1994-2003) to bezpiecznik 44 w skrzynce bezpiecznikowej na desce rozdzielczej po lewej stronie.

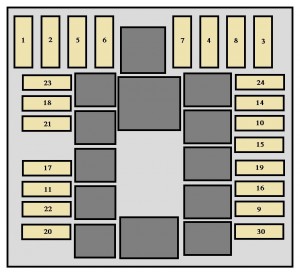

Skrzynka bezpieczników w komorze silnika

Peugeot Boxer – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 * 80 Skrzynka 27 bezpieczników

w przedziale pasażerskim.

2 * 50 Nagrzewnica wstępna;

Rezystor grzewczy (silniki 2,8 litra).

3 * 30 Włącznik startowy
4 * 50 Układ przeciwblokujący (ABS)
5 * 40 System chłodzonego powietrza
6 * 40 Zespół wentylatora (niska prędkość)
7 * 40/60 Zespół wentylatora (wysoka prędkość);

Przekaźnik zespołu wentylatora

(wysoka prędkość z klimatyzacją).

8 30 Pompa spryskiwacza
9 15 Reflektory i światła przeciwmgielne
10 15 Klakson;

Sterowanie dźwignią kierownicy.

11 15 Jednostka sterująca silnika (pomocnicza)
14 10 Światło mijania prawe
15 10 Światło mijania lewe
16 7,5 Zasilanie jednostki sterującej silnika;

Transponder.

17 10 Jednostka sterująca silnika (główna)
18 7,5 Jednostka sterująca silnika;

Transponder.

19 7,5 Sprężarka klimatyzacji
20 30 PTC
21 15 Pompa paliwowa
22 20 Jednostka sterująca silnika (główna)
23 10 Automatyczna skrzynia biegów
24 15 Automatyczna skrzynia biegów
30 15 Światła drogowe lewe i prawe
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.



Bezpieczniki w desce rozdzielczej

Skrzynka bezpieczników z lewej strony

Peugeot Boxer – bezpieczniki – deska rozdzielcza (lewa)
Nr Amp [A] Opis
12 5 Światła pozycyjne prawe

przednie i tylne.

13 5 Światła pozycyjne

przednie i tylne lewe.

24 5 Oświetlenie tablicy

rejestracyjnej i przyczepy;

Światło ostrzegawcze

świateł bocznych;

Dźwignia świateł.

25 7,5 Sprzęt audio
26 7,5 Światła stopu
27 7,5 Lusterka elektryczne;

Tempomat;

Telefon;

Chronotachograf;

Pilot;

Alarm.

31 10 Światła cofania;

Przekaźnik przednich

świateł przeciwmgielnych;

Przekaźnik klimatyzacji;

Przekaźnik podgrzewanych lusterek;

Przekaźnik podgrzewania tylnej szyby;

Gniazdo 12 V.

32 15 Sprzęt audio
33 7,5 Tylne światło przeciwmgielne
35 7,5 ABI – Elektryczne sterowanie szyb
36 Nieużywany
37 10 Tablica przyrządów
39 10 Oświetlenie wewnętrzne;

gniazdo diagnostyczne EOBD.

42 7,5 ABS
43 20 Pompa spryskiwacza
44 15 Zapalniczka
46 Nieużywany
49 20 Pompa spryskiwacza reflektorów
50 7,5 Poduszki powietrzne
51 10 PCS (minibus)
52 20 Gniazdo zasilania z przodu
53 10 Kierunkowskazy;

Światła awaryjne;

Tablica przyrządów.

55 30 Wentylator elektryczny

przedziału pasażerskiego;

Centrala Webasto;

Wentylacja ogrzewania/klimatyzacji;

Wentylacja ogrzewania Webasto;

Zasilanie Webasto.

62 Nieużywany

Skrzynka bezpieczników z prawej strony

Peugeot Boxer – bezpieczniki – deska rozdzielcza (prawa ręka)
Nr Amp [A] Opis
34 10 Chronotachograf;

Telefon;

Alarm;

Pilot;

Sterowanie klimatyzacją.

38 20 Nieużywany
40 15 Szyba tylna ogrzewana prawa
41 10 Podgrzewane lusterka zewnętrzne
45 15 Podgrzewany fotel kierowcy
47 20 Elektryczna szyba przednich

lewych drzwi (ABI).

48 20 Elektryczna szyba przednich

prawych drzwi (ABI).

54 15 Ogrzewana tylna szyba lewa
56 30 Dodatkowa klimatyzacja
57 15 Dodatkowa wentylacja grzewcza
58 5 Zegar Webasto
59 15 Zasilanie klimatyzacji
60 10 Alarm
61 15 Montaż Webasto
63 20 Nieużywany
64 20 Tylne gniazdo zasilania;

Wentylacja wlotowa (wersja Minibus).

65 10 Gniazdo do wyposażenia specjalnego
