Peugeot Boxer (2015-2016) – skrzynka bezpieczników

Peugeot Boxer (2015-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Boxer (2015-2016) to bezpiecznik 15 w skrzynce bezpiecznikowej w komorze silnika.

Bezpieczniki na desce rozdzielczej po stronie pasażera

Peugeot Boxer – bezpieczniki – deska rozdzielcza – strona pasażera
Nr Amp [A] Opis
12 7,5 Światło mijania prawe
13 7,5 Reflektor mijania lewy
31 5 Przekaźnik jednostki sterującej komory silnika;

Przekaźnik jednostki sterującej

na desce rozdzielczej

(wyłącznik zapłonu +).

32 7,5 Oświetlenie kabiny (akumulator +)
33 7,5 Czujnik stanu baterii w wersji

Stop & Start (akumulator+).

34 7,5 Oświetlenie wnętrza minibusa;

Światła ostrzegawcze.

36 10 System audio;

Sterowanie klimatyzacją;

Alarm;

Tachograf;

Jednostka sterująca odłączeniem akumulatora;

Dodatkowy programator ogrzewania

(akumulator+).

37 7,5 Włącznik świateł hamowania;

Trzecie światło hamowania;

Tablica przyrządów (zapłon+).

38 20 Centralny zamek drzwi (akumulator +)
42 5 Sterownik i czujnik ABS;

Czujnik ASR;

Czujnik DSC;

Włącznik świateł hamowania.

43 20 Silnik wycieraczek szyby przedniej

(wyłącznik zapłonu +).

47 20 Silnik szyby kierowcy
48 20 Silnik podnośnika szyby pasażera
49 5 Jednostka sterująca czujników parkowania;

System audio;

Elementy sterujące na kierownicy;

Panele przełączników środkowych i bocznych;

Panel przełączników pomocniczych;

Jednostka sterująca odłączaniem akumulatora

(wyłącznik zapłonu +).

50 7,5 Jednostka sterująca poduszkami

powietrznymi i napinaczami

51 5 Tachograf;

Sterownik wspomagania kierownicy;

Klimatyzacja;

Światła cofania;

Czujnik obecności wody w oleju napędowym;

Czujnik przepływu powietrza

(wyłącznik zapłonu+).

53 7,5 Tablica przyrządów (akumulator +)
89 Nieużywany
90 7,5 Światła drogowe z lewej strony
91 7,5 Prawe światła drogowe
92 7,5 Przednie światło przeciwmgłowe z lewej strony
93 7,5 Prawe przednie światło przeciwmgłowe

Bezpiecznik słupka kierowcy

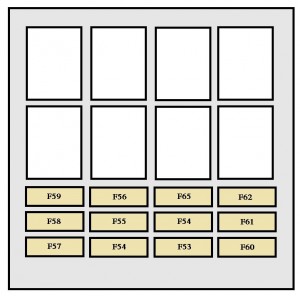

Peugeot Boxer – bezpieczniki – słupek drzwi kierowcy
Nr Amp [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Gniazdo 12 V dla pasażera z tyłu
57 10 Dodatkowe ogrzewanie pod siedziskiem
58 15 Ogrzewana tylna szyba, lewa ręka
59 15 Ogrzewana tylna szyba, prawa strona
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Dodatkowa kontrola dla pasażera z tyłu
64 Nieużywany
65 30 Wentylator ogrzewania

dodatkowego pasażera z tyłu.

Bezpieczniki w silniku

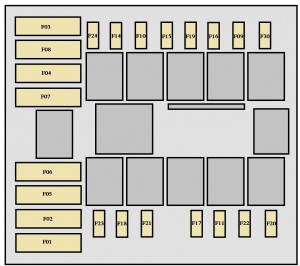

Peugeot Boxer – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 40 Zasilanie pompy ABS
2 50 Jednostka podgrzewania oleju napędowego
3 30 Stacyjka;

Rozrusznik.

4 40 Podgrzewacz paliwa
5 20/50 Wentylacja kabiny z dodatkowym

programowalnym ogrzewaniem (akumulator+).

6 40/60 Maksymalna prędkość wentylatora kabiny (akumulator+)
7 40/50/60 Minimalna prędkość wentylatora kabiny (akumulator+)
8 40 Zespół wentylatora kabiny (wyłącznik zapłonu+)
9 15 Tylne gniazdo 12 V (akumulator+)
10 15 Róg
11 Nieużywany
14 15 Przednie gniazdo 12 V (akumulator+)
15 15 Zapalniczka (akumulator+)
16 Nieużywany
17 Nieużywany
18 7,5 Jednostka sterująca silnika (akumulator+)
19 7,5 Sprężarka klimatyzacji
20 30 Pompa spryskiwacza szyby/reflektora
21 15 Zasilanie pompy paliwa
22 Nieużywany
23 30 Elektrozawory ABS
24 7,5 Pomocniczy panel przełączników;

Sterowanie i składanie lusterek bocznych

(wyłącznik zapłonu+).

30 15 Ogrzewanie lusterek zewnętrznych
