Peugeot Boxer (2011-2012) – skrzynka bezpieczników

11/08/2020

Spis treści

Peugeot Boxer (2011-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Boxer (2011-2012) to bezpiecznik 15 w skrzynce bezpiecznikowej w komorze silnika.

Bezpieczniki na desce rozdzielczej po stronie pasażera

Peugeot Boxer – bezpieczniki – deska rozdzielcza – strona pasażera
Nr Amp [A] Opis
12 7,5 Światło mijania prawe
13 7,5 Światło mijania lewe;

Regulacja wysokości reflektora.

31 5 Zasilanie przekaźnika
32 7,5 Oświetlenie wewnętrzne
33 20 Czujnik akumulatora
34 20 Oświetlenie wnętrza minibusa;

Ostrzeżenie o niebezpieczeństwie

36 10 System audio;

Gniazdo diagnostyczne;

Syrena alarmowa;

Programowalne sterowanie

ogrzewaniem dodatkowym;

Sterowanie klimatyzacją;

Tachograf;

Akumulator.

37 7,5 Włącznik świateł hamowania;

Trzecie światło hamowania;

Tablica przyrządów.

38 20 Centralny zamek
42 5 Sterownik i czujnik ABS;

Czujnik ESP;

Włącznik świateł hamowania.

47 20 Silnik szyby kierowcy
48 20 Silnik podnośnika szyby pasażera
49 5 System audio;

Elementy sterujące

na tablicy przyrządów.

50 7,5 Zespół poduszek

powietrznych i napinaczy

51 5 Tachograf;

Tempomat;

Sterowanie klimatyzacją;

Światła cofania;

Czujnik obecności wody

w oleju napędowym.

53 7,5 Tablica przyrządów
89 Nieużywany
90 7,5 Światło drogowe lewe
91 7,5 Światło drogowe prawe
92 7,5 Lewe światło przeciwmgłowe
93 7,5 Prawe światło przeciwmgłowe

Bezpiecznik słupka kierowcy

Peugeot Boxer – bezpieczniki – słupek drzwi kierowcy
Nr Amp [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Tylne gniazdo 12 V.
57 10 Programowalne dodatkowe ogrzewanie
58 15 Odparowywanie:

tylna szyba po lewej stronie.

59 15 Odparowywanie:

prawa tylna szyba.

60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Programowalny przełącznik

dodatkowego ogrzewania.

64 Nieużywany
65 30 Programowalny dodatkowy

wentylator grzewczy.

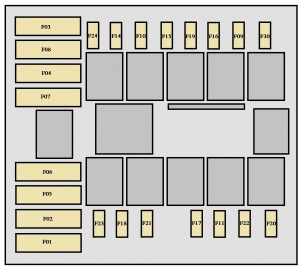

Bezpieczniki w silniku

Peugeot Boxer – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 40 Zasilanie pompy ABS
2 50 Jednostka podgrzewania

oleju napędowego.

3 30 Stacyjka
4 30 Pompa spryskiwacza reflektorów
8 40 Zespół wentylatora kabiny
9 15 Tylne gniazdo 12 V.
10 15 Klakson
11 15 Jednostka i przekaźnik

podgrzewania oleju napędowego.

14 15 Przednie gniazdo 12 V.
15 10 Zapalniczka
20 30 Pompa do spryskiwaczy
21 15 Zasilanie pompy paliwa
22 20 Jednostka sterująca silnika
24 15 Dodatkowy panel do karetki;

Lustrerka.

30 15 Odmgławianie
