Rok produkcji: 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Boxer (2013-2014) to bezpiecznik 44 w skrzynce bezpiecznikowej na desce rozdzielczej.
| Nr | Amp [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Światło mijania prawe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Reflektor mijania lewy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Zasilanie przekaźnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Oświetlenie kabiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Tylne gniazdo 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Światła cofania;
Czujnik obecności wody w oleju napędowym. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Centralny zamek;
Akumulator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Włącznik świateł hamowania;
Trzecie światło stop; Tablica przyrządów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | Centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | System audio;
Gniazdo diagnostyczne; Syrena alarmowa; Programowalne sterowanie ogrzewaniem dodatkowym; Sterowanie klimatyzacją; Tachograf; Akumulator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Podgrzewanie:
tylna szyba (lewa); lusterko po stronie kierowcy; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Podgrzewanie:
tylna szyba (prawa), lusterko po stronie pasażera |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | Sterownik i czujnik ABS;
Czujnik ASR; Czujnik ESP; Włącznik świateł hamowania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 30 | Silnik wycieraczek szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Zapalniczka;
Gniazdo 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Sterowanie drzwiami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Silnik szyby kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Silnik podnośnika szyby pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 5 | System audio;
Elementy sterujące na tablicy przyrządów; Podnośnik szyby kierowcy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Zespół poduszek powietrznych i napinaczy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 7,5 | Tachograf;
Tempomat; Sterowanie klimatyzacją. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 7,5 | Opcjonalne zasilanie przekaźnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 7,5 | Tablica przyrządów;
Tylne światło przeciwmgłowe. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amp [A] | Opis |
| 54 | – | Nieużywany |
| 55 | 15 | Podgrzewane siedzenia |
| 56 | 15 | Gniazdo 12 V dla pasażera z tyłu |
| 57 | 10 | Programowalne dodatkowe ogrzewanie |
| 58 | 10 | Boczne światła boczne |
| 59 | 7,5 | Zawieszenie pneumatyczne |
| 60 | – | Nieużywany |
| 61 | – | Nieużywany |
| 62 | – | Nieużywany |
| 63 | 10 | Programowalny przełącznik
dodatkowego ogrzewania. |
| 64 | – | Nieużywany |
| 65 | 30 | Programowalny dodatkowy
wentylator grzewczy. |
| Nr | Amp [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Zasilanie pompy ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50 | Jednostka podgrzewania
oleju napędowego. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Programowalne dodatkowe ogrzewanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Wentylacja kabiny z
programowalnym dogrzewaniem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40/60 | Maksymalna prędkość
wentylatora kabiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40/50 | Minimalna prędkość
wentylatora kabiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Zespół wentylatora kabiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Pompa do spryskiwaczy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Róg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Prawe światło drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Światło drogowe z lewej strony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Pompa spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Zasilanie pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Elektrozawory ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Przednie światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

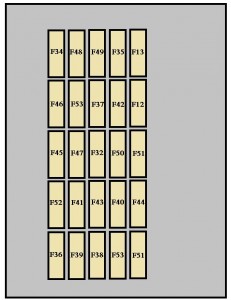

W modelu Peugeot Boxer (2013-2014) znajdziesz go tutaj: pozycja 33 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera, pozycja 44 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera, pozycja 56 w skrzynce: bezpiecznik słupka kierowcy. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

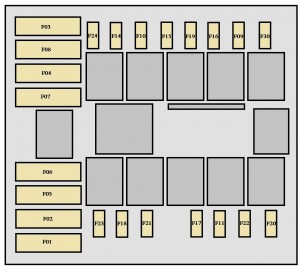

W modelu Peugeot Boxer (2013-2014) za ten obwód odpowiada pozycja 21 w skrzynce: bezpieczniki w silniku. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Peugeot Boxer (2013-2014) tego obwodu pilnuje pozycja 9 w skrzynce: bezpieczniki w silniku oraz pozycja 20 w skrzynce: bezpieczniki w silniku. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Peugeot Boxer (2013-2014) znajdziesz go tutaj: pozycja 36 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera oraz pozycja 38 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Peugeot Boxer (2013-2014) za ten obwód odpowiada pozycja 39 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera oraz pozycja 51 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Peugeot Boxer (2013-2014) tego obwodu pilnuje pozycja 12 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Peugeot Boxer (2013-2014) znajdziesz go tutaj: pozycja 40 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera oraz pozycja 41 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Peugeot Boxer (2013-2014) za ten obwód odpowiada pozycja 39 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera oraz pozycja 49 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Peugeot Boxer (2013-2014) tego obwodu pilnuje pozycja 48 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera oraz pozycja 49 w skrzynce: bezpieczniki na desce rozdzielczej po stronie pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Peugeot Boxer (2013-2014) znajdziesz go tutaj: pozycja 30 w skrzynce: bezpieczniki w silniku. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

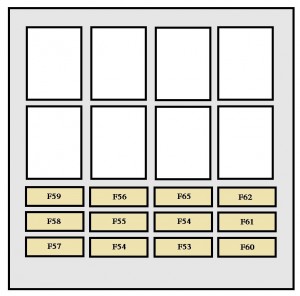

W modelu Peugeot Boxer (2013-2014) za ten obwód odpowiada pozycja 55 w skrzynce: bezpiecznik słupka kierowcy. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
