Peugeot Bipper (2010-2016) – skrzynka bezpieczników
Peugeot Bipper (2010-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Bipper (2010-2016) to bezpiecznik F94 w skrzynce bezpiecznikowej.

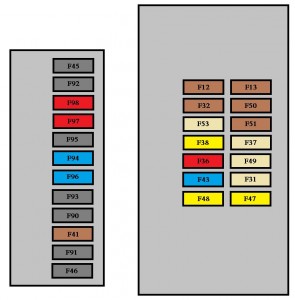

Skrzynka bezpieczników w desce rozdzielczej
| Nr | Ampery [A] | Opis |
| F12 | 7,5 | Zasilanie prawego światła mijania |
| F13 | 7,5 | Zasilanie lewego światła mijania;
Regulacja wysokości reflektora. |
| F31 | 5 | Przełącznik zasilania
sterownika silnika. |
| F32 | 7,5 | Światło przednie;
Przednie światło sufitowe; Tylne światło sufitowe. |
| F36 | 10 | Sprzęt audio;
Przygotowanie do telefonu komórkowego; Panel sterowania klimatyzacją; Gniazdo diagnostyczne EODB. |
| F37 | 5 | Światło hamowania;
Tablica przyrządów. |
| F38 | 20 | Blokowanie drzwi |
| F43 | 15 | Pompa do spryskiwaczy |
| F47 | 20 | Zasilanie silnika szyby kierowcy |
| F48 | 20 | Zasilanie silnika elektrycznego
podnośnika szyby pasażera |
| F49 | 5 | Sterownik czujników parkowania;
Włącznik oświetlenia tylnego; Elektryczne lusterka boczne; Jednostka sterująca alarmem wolumetrycznym. |
| F50 | 7,5 | Jednostka sterująca poduszkami powietrznymi. |
| F51 | 7,5 | Włącz. pedał hamulca;
Włącz. pedał sprzęgła; Sterowanie lusterkami bocznymi; Centralny system Bluetooth. |
| F53 | 5 | Tablica przyrządów;
Tylne światła przeciwmgielne. |
| Nr | Ampery [A] | Opis |
| F41 | 7,5 | Odparowywanie lusterek zewnętrznych |
| F94 | 15 | Zapalniczka |
| F96 | 15 | Gniazdo akcesoriów 12 V. |
| F97 | 10 | Podgrzewane siedzenie po stronie kierowcy. |
| F98 | 10 | Podgrzewane siedzenie po stronie pasażera. |
Skrzynka bezpieczników w komorze silnika
| Nr | Ampery [A] | Opis |
| F1 | 60 | Jednostka sterująca |
| F2 | 40 | Wentylator przedziału pasażerskiego |
| F3 | 20 | Zasilanie rozrusznika |
| F4 | 40 | Zasilanie pompy bloku hydraulicznego ABS |
| F6 | 30 | Sterowanie zespołem wentylatora jednobiegowego. |
| F7 | 40 | Kontrola zespołu wentylatora o dużej prędkości. |
| F8 | 30 | Pompa klimatyzatora |
| F9 | 15 | Szelki do haka holowniczego |
| F10 | 10 | Klakson |
| F11 | 10 | Dodatkowe zasilanie obciążenia układu sterowania silnikiem |
| F14 | 15 | Reflektory świateł drogowych |
| F15 | 15 | Gniazdo akcesoriów 12 V. |
| F 16 | 7,5 | Sterownik silnika;
Elektroniczna skrzynia biegów i dźwignia zmiany biegów; Cewka przekaźnika T20. |
| F17 | 15 | Zasilanie cewki zapłonowej;
Wtryskiwacze; Sterownik silnika (1.3 HDi). |
| F18 | 7,5 | Sterownik silnika (1,3 HDi);
Cewka przekaźnika T09. |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 30 | Zasilanie ogrzewanej tylnej szyby;
Elektryczne elementy grzejne lusterek bocznych. |
| F21 | 15 | Sterowanie silnikiem benzynowym 1.4;
Cewka przekaźnika T09 (HDi). |
| F22 | 20 | Sterownik silnika (1.4 HDi), pompa benzyny |
| F23 | 20 | Zasilanie elektrozaworów bloków hydraulicznych ABS |
| F24 | 7,5 | ABS |
| F30 | 15 | Światła przeciwmgielne |
| F81 | 60 | Jednostka nagrzewania wstępnego (1,3 HDi) |
| F82 | 30 | Pompa elektroniczna skrzyni biegów;
Zasilanie elektronicznej skrzyni biegów. |
| F84 | 10 | Elektroniczna jednostka sterująca skrzynią biegów i elektrozawory |
| F85 | 30 | Światła cofania;
Czujnik obecności wody w oleju napędowym; Czujnik przepływu powietrza; Cewki przekaźników T02, T05, T14, T17 i T19 (z wyjątkiem 1,3 HDi). |
| F87 | 7,5 | Światła cofania;
Czujnik obecności wody w oleju napędowym. |
| 5 | Lampy cofania;
Czujnik obecności wody w oleju napędowym; Czujnik przepływu powietrza; Cewki przekaźników T02, T05, T14, T17 i T19; Czujnik stanu naładowania akumulatora (oprócz 1,3 HDi). |
