Peugeot 508 Hybrid (2011-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 508 Hybrid (2011-2016) to bezpiecznik F9 w skrzynce bezpiecznikowej..
Bezpieczniki za schowkiem

| Nr | Amp [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F6
A lub B |
15 | System nagłośnieniowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 3 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Zapalniczka przednia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Przednie gniazdo 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3 | Tylna lampka sufitowa;
Tylne lampki do czytania mapy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 3 | Tylna lampka sufitowa;
Lusterko zewnętrzne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28
A lub B |
15 | System nagłośnieniowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Tylna wycieraczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Wzmacniacz dźwięku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej tablicy rozdzielczej (po prawej stronie).

| Nr | Amp [A] | Opis |
|---|---|---|
| F3 | 15 | Podnośnik szyby kierowcy;
Gniazdo 12 V na tylnych siedzeniach. |
| F4 | 15 | Gniazdo 12 V w bagażniku |
| F5 | 30 | Tylna szyba jednym dotknięciem |
| F6 | 30 | Szyba przednia jednym dotknięciem |
| F11 | 20 | Jednostka przyczepy |
| F12 | 20 | Wzmacniacz dźwięku |
| F15 | 20 | Panoramiczna roleta okna dachowego
(SW i niehybrydowa RXH). |
| F 16 | 5 | Panel przełączników podnośników
szyb kierowcy. |

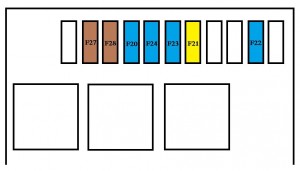

Bezpieczniki komory silnika
Skrzynka bezpieczników jest umieszczona w komorze silnika w pobliżu akumulatora.

| Nr | Amp [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F20 | 15 | Pompa spryskiwacza przedniej/tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Pompa spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Światło drogowe prawe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Reflektor świateł drogowych z lewej strony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Lampy po lewej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Lampy po prawej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Najczęściej szukane bezpieczniki — pytania i odpowiedzi
Peugeot 508 Hybrid (2011-2016) — gdzie jest bezpiecznik spryskiwaczy?
W Peugeot 508 Hybrid (2011-2016) tego obwodu pilnuje pozycja F20 w skrzynce: bezpieczniki komory silnika oraz pozycja F21 w skrzynce: bezpieczniki komory silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
Pod którym numerem jest bezpiecznik wycieraczek w Peugeot 508 Hybrid (2011-2016)?
W modelu Peugeot 508 Hybrid (2011-2016) znajdziesz go tutaj: pozycja F30 w skrzynce: bezpieczniki za schowkiem. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
Gdzie znajduje się bezpiecznik szyb elektrycznych w Peugeot 508 Hybrid (2011-2016)?
W modelu Peugeot 508 Hybrid (2011-2016) za ten obwód odpowiada pozycja F3 w skrzynce: bezpieczniki na desce rozdzielczej oraz pozycja F 16 w skrzynce: bezpieczniki na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
