Peugeot 3008 Hybrid – skrzynka bezpieczników
Peugeot 3008 Hybrid – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 Break (2005-2008) to bezpiecznik 9 w skrzynce bezpiecznikowej

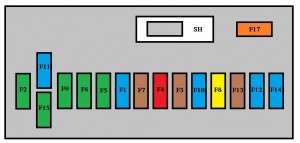

Bezpieczniki konsoli
Skrzynka bezpieczników jest umieszczona w dolnej części deski rozdzielczej (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 15 | Tylna wycieraczka |
| F2 | – | Nieużywany |
| F3 | 5 | Jednostka sterująca poduszkami powietrznymi |
| F4 | 10 | Elektrochromatyczne lusterko wsteczne;
Klimatyzacja; Jednostka przełączająca i zabezpieczająca; Tylne multimedia; Jednostka sterująca akumulatorem trakcyjnym. |
| F5 | 30 | Elektrycznie sterowane szyby przednie |
| F6 | 30 | Tylne szyby elektryczne uruchamiane
jednym przyciskiem. |
| F7 | 5 | Przednie i tylne lampki sufitowe;
Lampki do czytania map; Lampki do czytania z tyłu; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka podręcznego; Oświetlenie środkowego podłokietnika; Sterowanie przekaźnikiem bagażnika 12 V. |
| F8 | 20 | Sprzęt audio;
Audio/telefon; Zmieniarka CD; Ekran wielofunkcyjny; Wykrywanie niskiego ciśnienia w oponach; Syrena alarmowa; Centrala alarmowa; Jednostka telematyczna; Moduł serwisowy (z Peugeot Connect Media). |
| F9 | 30 | Przednie gniazdo 12 V;
Zapalniczka; Tylne gniazdo 12 V. |
| F10 | 15 | Sterowanie zamontowane na kierownicy |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Obecność przyczepy;
Czujnik deszczu/nasłonecznienia; zasilanie bezpieczników F32, F34, F35. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Sterownik poduszki powietrznej. |
| F14 | 15 | Tablica przyrządów;
Ekran tablicy przyrządów; Zasilanie bezpiecznika F33. |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Ogrzewana tylna szyba;
Zasilanie bezpiecznika F30. |
| SH | – | Bocznik PARC |
| Nr | Amp [A] | Opis |
| F29 | – | Nieużywany |
| F30 | 5 | Podgrzewane lusterka zewnętrzne |
| F31 | 30 | Gniazdo rozruchowe 12 V. |
| F32 | 5 | Pilotowana dźwignia ręcznej skrzyni biegów |
| F33 | 10 | Wyświetlacz Head-up;
System Bluetooth; Klimatyzacja; Wysuwany ekran. |
| F34 | 5 | Wyświetlają się lampki ostrzegawcze
pasów bezpieczeństwa. |
| F35 | 10 | Czujniki parkowania |
| F36 | 10 | Podgrzewane przednie fotele |
| F37 | 20 | Wzmacniacz Hi-Fi |
| F38 | 30 | Sterownik akumulatora trakcyjnego |
| F39 | 20 | Panoramiczna roleta do okien dachowych |
| F40 | 10 | Interfejs przyczepy;
Panel sterowania drzwiami kierowcy. |

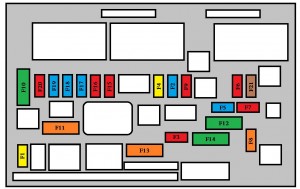

Bezpieczniki komory silnika
Skrzynka bezpieczników jest umieszczona w komorze silnika obok akumulatora (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika;
Pompa wtryskowa i elektrozawory EGR; Wtryskiwacze. |
| F2 | 15 | Klakson |
| F3 | 10 | Spryskiwacz szyby przedniej/tylnej |
| F4 | 10 | Światła do jazdy dziennej |
| F5 | 15 | Czujnik przepływu powietrza;
Wycieraczka; Podgrzewacz czujnika; Sterownik hybrydowy; Pokrętło wyboru hybrydowego; Termostat elektroniczny; Elektrozawory ze zmiennymi fazami rozrządu; Elektrozawory regulacji ciśnienia turbosprężarki (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F6 | 10 | Gniazdo diagnostyczne;
Reflektory kierunkowe; Pompa filtra cząstek stałych (Diesel); Sterowanie regulacją lusterek; Interfejs sieciowy; Wyświetlacz przezierny. |
| F7 | 10 | Sterownik wspomagania kierownicy;
Silnik regulacji wysokości reflektorów kierunkowych. |
| F8 | 20 | Sterowanie rozrusznikiem |
| F9 | 10 | Przełączniki pedału sprzęgła i hamulca |
| F10 | 30 | Grzejniki (Diesel) |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna/szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych
systemów (zapłon dodatni). |
| F14 | 30 | Pompa wody chłodnicy nagrzewnicy |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Światło drogowe lewe |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Elektrozawór regulacji ciśnienia
turbo (Diesel) |
| F20 | 10 | Detektor poziomu płynu
chłodzącego silnik (Diesel) |
| F21 | 5 | Sterowanie wentylatorem chłodzącym |

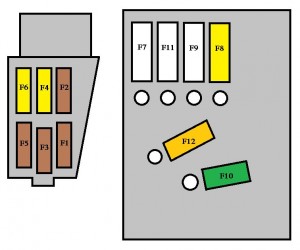

Tabela bezpieczników mini i midi nad akumulatorem
| Nr | Amp [A] | Opis |
| F1 | 5 | Kontrolowany pobór powietrza |
| F2 | 5 | Dwufunkcyjny przełącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Elektrozawory ABS/ESP |
| F5 | 5 | Jednostka sterująca ABS/ESP |
| F6 | 15 | Elektroniczna skrzynia biegów |
| F7 | 80 | Zespół elektropompy wspomagania kierownicy |
| F8 | 60 | Montaż wentylatora |
| F9 | 80 | Jednostka podgrzewania (Diesel). |
| F10 | 40 | Zespół elektropompy ABS/ESP |
| F11 | 100 | Jednostka przełączająca i zabezpieczająca |
| F12 | 30 | Elektropompa, elektroniczna skrzynia biegów |
Tabela bezpieczników maks
| Nr | Amp [A] | Opis |
| MF1 | 30 | Elektryczna pompa próżniowa |
| MF2 | 50 | Interfejs przyczepy |
| MF3 | 60 | Skrzynka bezpieczników w
przedziale pasażerskim. |
| MF4 | 80 | Wbudowany interfejs systemowy |
| MF5 | 80 | Wbudowany interfejs systemowy |
| MF6 | 30 | Elektryczny hamulec postojowy |
| MF7 | – | Nieużywany |
| MF8 | 25 | Spryskiwacz reflektorów |
