Schemat bezpieczników

Peugeot 508 RXH (2011-2016) – skrzynka bezpieczników

Peugeot 508 RXH (2011-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 508 RXH (2011-2016) to bezpiecznik F13 w skrzynce bezpiecznikowej w schowku.

Bezpieczniki za schowkiem

Peugeot 508 RXH (2011-2016) – skrzynka bezpieczników

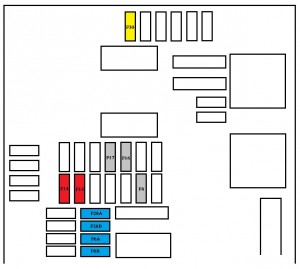

Peugeot 508 RXH – bezpieczniki – schowek
Nr Amp [A] Opis
F6

A lub B

15 System nagłośnieniowy
F8 3 Alarm
F13 10 Zapalniczka przednia
F14 10 Przednie gniazdo 12 V.
F 16 3 Tylna lampka sufitowa,

Tylne lampki do czytania mapy.

F17 3 Tylna lampka sufitowa,

Lusterko zewnętrzne.

F28

A lub B

15 System nagłośnieniowy
F30 20 Tylna wycieraczka
F32 10 Wzmacniacz dźwięku

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej tablicy rozdzielczej (po prawej stronie).

Peugeot 508 RXH (2011-2016) – skrzynka bezpieczników

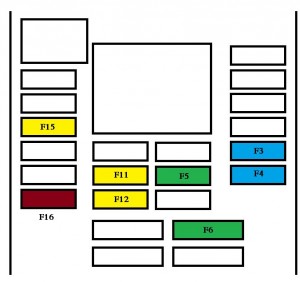

Peugeot 508 RXH – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
F3 15 Podnośnik szyby kierowcy;

Gniazdo 12 V na tylnych siedzeniach.

F4 15 Gniazdo 12 V w bagażniku
F5 30 Tylna szyba jednym dotknięciem
F6 30 Szyba przednia jednym dotknięciem
F11 20 Jednostka przyczepy.
F12 20 Wzmacniacz dźwięku
F15 20 Panoramiczna roleta

okna dachowego (SW).

F 16 5 Panel przełączników

podnośników szyb kierowcy.

Bezpieczniki komory silnika

Skrzynka bezpieczników jest umieszczona w komorze silnika w pobliżu akumulatora.

Peugeot 508 RXH (2011-2016) – skrzynka bezpieczników

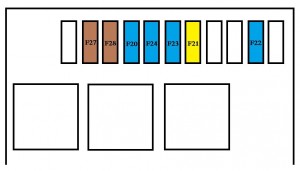

Peugeot 508 RXH – bezpieczniki – komora silnika
Nr Amp [A] Opis
F20 15 Pompa spryskiwacza przedniej i

tylnej szyby.

F21 20 Pompa spryskiwacza reflektorów
F22 15 Klakson
F23 15 Światło drogowe prawe
F24 15 Reflektor świateł drogowych

z lewej strony.

F27 5 Lampy po lewej stronie
F28 5 Lampy po prawej stronie

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie znajdę bezpiecznik spryskiwaczy w Peugeot 508 RXH (2011-2016)?

W modelu Peugeot 508 RXH (2011-2016) za ten obwód odpowiada pozycja F20 w skrzynce: bezpieczniki komory silnika oraz pozycja F21 w skrzynce: bezpieczniki komory silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za wycieraczki w Peugeot 508 RXH (2011-2016)?

W Peugeot 508 RXH (2011-2016) tego obwodu pilnuje pozycja F30 w skrzynce: bezpieczniki za schowkiem. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika szyb elektrycznych — gdzie jest w Peugeot 508 RXH (2011-2016)?

W modelu Peugeot 508 RXH (2011-2016) znajdziesz go tutaj: pozycja F3 w skrzynce: bezpieczniki na desce rozdzielczej oraz pozycja F 16 w skrzynce: bezpieczniki na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
