Peugeot 5008 (2009-2012) – skrzynka bezpieczników

11/11/2020

Spis treści

Peugeot 5008 (2009-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010, 2011, 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 5008 (2009-2012) to bezpiecznik F9 w skrzynce bezpiecznikowej an desce rozdzielczej.

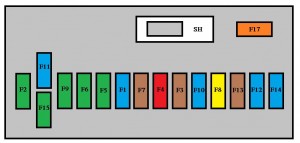

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Peugeot 5008 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
F1 15 Tylna wycieraczka
F2 Nieużywany
F3 5 Jednostka sterująca

poduszkami powietrznymi.

F4 10 Elektrochromatyczne lusterko wewnętrzne;

Klimatyzacja;

Jednostka przełączająco-zabezpieczająca;

Tylne multimedia.

F5 30 Elektrycznie sterowane szyby przednie
F6 30 Tylne szyby elektryczne

uruchamiane jednym przyciskiem.

F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania map;

Tylne lampki do czytania;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka podręcznego;

Oświetlenie środkowego podłokietnika;

Sterowanie przekaźnikiem bagażnika 12 V.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Ekran wielofunkcyjny;

Wykrywanie niskiego ciśnienia w oponach;

Syrena alarmowa;

Centrala alarmowa;

Jednostka telematyczna;

Moduł serwisowy (z PC Com 3D).

F9 30 Przednie gniazdo 12 V;

Zapalniczka;

Tylne gniazdo 12 V.

F10 15 Sterowanie na kierownicy
F11 15 Stacyjka niskoprądowa
F12 15 Przyczepa;

Czujnik deszczu/jasności;

Zasilanie bezpieczników F32, F34, F35.

F13 5 Skrzynka bezpieczników silnika;

Sterownik poduszek powietrznych.

F14 15 Tablica przyrządów;

Ekran tablicy przyrządów;

Zasilanie bezpiecznika F33.

F15 30 Ryglowanie i superzamek
F17 40 Odmgławianie/odszranianie tylnej szyby;

Zasilanie bezpiecznika F30.

SH Bocznik PARC



Nr Amp [A] Opis
29 30 Gniazdo rozruchowe 12 V.
30 5 Podgrzewane lusterka zewnętrzne
31 15 Gniazdo lodówki
32 5 Pilotowana dźwignia ręcznej

skrzyni biegów.

33 10 Wyświetlacz Head-up;

Zestaw głośnomówiący;

Klimatyzacja.

34 5 Lampki ostrzegawcze

pasów bezpieczeństwa.

35 10 Pomoc w parkowaniu;

Autoryzacja wzmacniacza Hi-Fi.

36 10 Sterownik skrzynki

bezpieczników przyczepy;

Panel sterowania drzwiami kierowcy.

37 20 Wzmacniacz Hi-Fi
38 30 Elektryczny fotel kierowcy
39 20 Panoramiczna szklana

roleta dachowa.

40 Nieużywany

Bezpieczniki komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

Peugeot 5008 – bezpieczniki – komora silnika
Nr Amp [A] Opis
F1 20 Zasilanie sterownika silnika;

Pompa wtryskowa i elektrozawory EGR (2 l HDI 16V);

Wtryskiwacze (2 l HDI 16V).

F2 15 Klakson
F3 10 Spryskiwacz szyby przedniej/tylnej
F4 10 Światła do jazdy dziennej
F5 15 Elektrozawory odpowietrzania kanistrów;

Elektrozawory rozładowania turbiny i

regulacji ciśnienia turbiny (1,6 l THP 16 V);

Nagrzewnica pary olejowej (1,6 l THP 16 V);

Nagrzewnica oleju napędowego (1,6 l HDI 16 V).

F6 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Pompa filtra cząstek stałych (Diesel);

Czujnik odległości;

Czujnik poziomu płynu chłodzącego silnik;

Sterowanie regulacją lusterek.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Silnik regulacji wysokości świateł kierunkowych.

F8 20 Sterowanie rozrusznikiem
F9 10 Przełączniki pedału sprzęgła i hamulca
F10 30 Siłowniki sterownika silnika

(benzyna:

cewki zapłonowe, elektrozawory,

sondy lambda, wtryskiwacze,

podgrzewacze, pompa paliwa,

sterowany termostat);

(Diesel:

elektrozawory, podgrzewacze).

F11 40 Dmuchawa klimatyzacji
F12 30 Wolna/szybka wycieraczka szyby przedniej
F13 40 Zasilanie interfejsu wbudowanych systemów

(zapłon dodatni).

F14 30 Pompa powietrza
F15 10 Światło drogowe prawe
F 16 10 Reflektor świateł drogowych z lewej strony
F17 15 Reflektor mijania lewy
F18 15 Światło mijania prawe
F19 15 Nagrzewnica oleju (1,6 l VTi 16V);

Elektrozawór regulacji ciśnienia turbo (Diesel);

Czujnik poziomu płynu chłodzącego silnik (Diesel).

F20 10 Sterowany termostat;

Zmienne elektrozawory rozrządu;

Elektrozawór regulacji ciśnienia turbosprężarki (Diesel);

Czujnik poziomu płynu chłodzącego silnik (Diesel).

F21 5 Zasilanie przekaźnika zespołu wentylatora;

Sterowanie przekaźnikiem Valvetronic (1,6 l VTi 16 V);

Chłodzenie turbo (1,6 l THP 16 V);

Czujnik przepływu powietrza (1,6 l HDI 16 V).

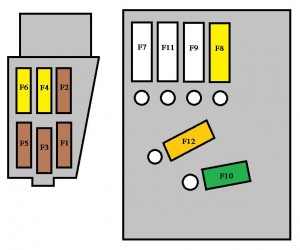

Tabela bezpieczników mini i midi nad akumulatorem

Peugeot 5008 – bezpieczniki – nad akumulatorem
Nr Amp [A] Opis
F1 Nieużywany
F2 5 Dwufunkcyjny przełącznik hamulca
F3 5 Jednostka ładowania akumulatora
F4 25 Zawory elektromagnetyczne ABS/ESP
F5 5 Jednostka sterująca ABS/ESP
F6 15 Automatyczna skrzynia biegów,

Pilotowana manualna skrzynia biegów

F7 * 80 Zespół elektropompy

wspomagania kierownicy.

F8 * 60 Montaż wentylatora
F9 * 70/30 Nagrzewnica wstępna (Diesel);

Silnik elektryczny Valvetronic

(1,6 l THP 16V).

F10 * 40 Zespół elektropompy ABS/ESP
F11 * 100 Jednostka przełączająca i zabezpieczająca
F12 * 30 Zespół elektropompy elektronicznej

skrzyni biegów.

Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.

Tabela bezpieczników maks

Nr Amp [A] Opis
MF1* Nieużywany
MF2* 30 Skrzynka bezpieczników przyczepy
MF3* 50 Skrzynka bezpieczników w

przedziale pasażerskim.

MF4* 80 Wbudowany interfejs systemowy
MF5* 80 Wbudowany interfejs systemowy
MF6* 30 Elektryczny hamulec postojowy
MF7* 30 Podgrzewane przednie siedzenia
MF8* 20 Spryskiwacz reflektorów
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
