Peugeot 5008 (2013) – skrzynka bezpieczników
Peugeot 5008 (2013) – schemat skrzynki bezpieczników
Rok produkcji: 2013.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 5008 (2013) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

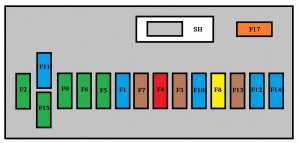

Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 15 | Tylna wycieraczka |
| F2 | – | Nieużywany |
| F3 | 5 | Jednostka sterująca
poduszkami powietrznymi. |
| F4 | 10 | Elektrochromatyczne lusterko wewnętrzne;
Klimatyzacja; Jednostka przełączająco-zabezpieczająca; Tylne multimedia. |
| F5 | 30 | Elektrycznie sterowane szyby przednie |
| F6 | 30 | Tylne szyby elektryczne
uruchamiane jednym przyciskiem. |
| F7 | 5 | Przednie i tylne lampki sufitowe;
Lampki do czytania map; Tylne lampki do czytania; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka podręcznego; Oświetlenie środkowego podłokietnika; Sterowanie przekaźnikiem bagażnika 12 V. |
| F8 | 20 | Sprzęt audio;
Audio/telefon; Zmieniarka CD; Ekran wielofunkcyjny; Wykrywanie niskiego ciśnienia w oponach; Syrena alarmowa; Jednostka sterująca alarmem; Jednostka telematyczna. |
| F9 | 30 | Przednie gniazdo 12 V;
Zapalniczka; Tylne gniazdo 12 V. |
| F10 | 15 | Sterowanie zamontowane na kierownicy |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Obecność przyczepy;
Czujnik deszczu/jasności; Zasilanie bezpieczników F32, F34, F35. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Sterownik poduszek powietrznych. |
| F14 | 15 | Tablica przyrządów;
Ekran tablicy przyrządów; Zasilanie bezpiecznika F33. |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Odmgławianie/odszranianie tylnej szyby;
Zasilanie bezpiecznika F30. |
| SH | – | Bocznik PARC |
| Nr | Amp [A] | Opis |
| 29 | – | Nieużywany |
| 30 | 5 | Podgrzewane lusterka zewnętrzne |
| 31 | 30 | Gniazdo 12V w bagażniku |
| 32 | 5 | Elektroniczna dźwignia
zmiany biegów. |
| 33 | 10 | Wyświetlacz Head-up;
System Bluetooth; Klimatyzacja. |
| 34 | 5 | Lampki ostrzegawcze
pasów bezpieczeństwa. |
| 35 | 10 | Czujniki parkowania;
Autoryzacja wzmacniacza Hi-Fi. |
| 36 | 10 | Sterownik skrzynki
bezpieczników przyczepy; Panel sterowania drzwiami kierowcy. |
| 37 | 20 | Wzmacniacz Hi-Fi |
| 38 | 30 | Elektryczny fotel kierowcy |
| 39 | 20 | Panoramiczna szklana
roleta dachowa. |
| 40 | – | Nieużywany |

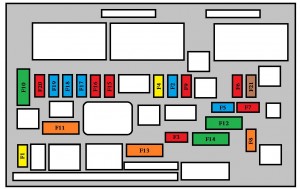

Bezpieczniki komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika;
Pompa wtryskowa i elektrozawory EGR (2 litry HDI); Wtryskiwacze (2 litry HDI). |
| F2 | 15 | Klakson |
| F3 | 10 | Spryskiwacz przedniej/tylnej szyby |
| F4 | 10 | Światła do jazdy dziennej |
| F5 | 15 | Elektrozawory oczyszczania kanistra;
Elektrozawory rozładowania turbiny i regulacji ciśnienia turbiny (1,6 litra THP); Podgrzewacz pary oleju (1,6 litra THP); Podgrzewacz oleju napędowego (1,6 litra HDI). |
| F6 | 10 | Gniazdo diagnostyczne;
Reflektory kierunkowe; Pompa filtra cząstek stałych (Diesel); Ostrzeżenie o odległości; Czujnik poziomu płynu chłodzącego silnik; Sterowanie regulacją lusterek. |
| F7 | 10 | Sterownik wspomagania kierownicy;
Automatyczna skrzynia biegów; Silnik regulacji wysokości świateł kierunkowych. |
| F8 | 20 | Sterowanie rozrusznikiem |
| F9 | 10 | Przełączniki pedału sprzęgła i hamulca |
| F10 | 30 | Siłowniki sterownika silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, podgrzewacze, pompa paliwa, sterowany termostat) (Diesel: elektrozawory, podgrzewacze). |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna/szybka wycieraczka
szyby przedniej |
| F13 | 40 | Zasilanie interfejsu
wbudowanych systemów (zapłon dodatni). |
| F14 | 30 | Pompa powietrza |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Reflektor świateł drogowych
z lewej strony. |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Nagrzewnica oleju (1,6 l VTi 16V);
Elektrozawór regulacji ciśnienia turbo (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F20 | 10 | Elektroniczny termostat;
Zmienne elektrozawory rozrządu; Elektrozawór regulacji ciśnienia turbosprężarki (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F21 | 5 | Zasilanie przekaźnika
zespołu wentylatora; Sterowanie przekaźnikiem Valvetronic (1,6 l VTi 16 V); Chłodzenie turbo (1,6 l THP 16 V); Czujnik przepływu powietrza (1,6 l HDI 16 V). |

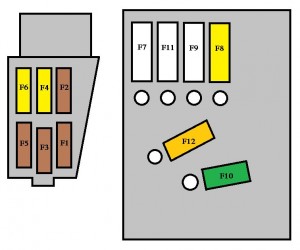

Tabela bezpieczników mini i midi nad akumulatorem
| Nr | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 5 | Dwufunkcyjny przełącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Zawory elektromagnetyczne ABS/ESP |
| F5 | 5 | Jednostka sterująca ABS/ESP |
| F6 | 15 | Automatyczna skrzynia biegów;
Pilotowana manualna skrzynia biegów. |
| F7* | 80 | Zespół elektropompy wspomagania kierownicy |
| F8* | 60 | Montaż wentylatora |
| F9* | 70/30 | Nagrzewnica wstępna (olej napędowy);
Silnik elektryczny Valvetronic (1,6 l THP 16V). |
| F10* | 40 | Zespół elektropompy ABS/ESP |
| F11* | 100 | Jednostka przełączająca i
zabezpieczająca. |
| F12* | 30 | Zespół elektropompy elektronicznej
skrzyni biegów. |
| *Bezpieczniki maxi zapewniają dodatkową
ochronę instalacji elektrycznych. |
||
Tabela bezpieczników maks
| Nr | Amp [A] | Opis |
| MF1* | – | Nieużywany |
| MF2* | 30 | Skrzynka bezpieczników przyczepy |
| MF3* | 50 | Skrzynka bezpieczników w
przedziale pasażerskim. |
| MF4* | 80 | Wbudowany interfejs systemowy |
| MF5* | 80 | Wbudowany interfejs systemowy |
| MF6* | 30 | Elektryczny hamulec postojowy |
| MF7* | 30 | Podgrzewane przednie siedzenia |
| MF8* | 20 | Spryskiwacz reflektorów |
| * Bezpieczniki maxi zapewniają dodatkową
ochronę instalacji elektrycznych. |
||
