Peugeot 5008 (2014-2016) – skrzynka bezpieczników

11/11/2020

Spis treści

Peugeot 5008 (2014-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 5008 (2014-2016) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

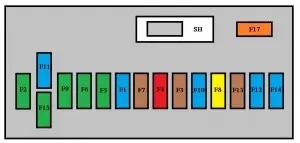

Peugeot 5008 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
F1 15 Tylna wycieraczka
F2 Nieużywany
F3 5 Jednostka sterująca

poduszkami powietrznymi.

F4 10 Elektrochromatyczne

lusterko wewnętrzne;

Klimatyzacja;

Jednostka przełączająco-

zabezpieczająca;

Tylne multimedia.

F5 30 Elektrycznie sterowane

szyby przednie.

F6 30 Tylne szyby elektryczne

uruchamiane jednym przyciskiem.

F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania map;

Tylne lampki do czytania;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka podręcznego;

Oświetlenie środkowego podłokietnika;

Sterowanie przekaźnikiem

bagażnika 12 V.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Ekran wielofunkcyjny;

Wykrywanie niskiego

ciśnienia w oponach;

Syrena alarmowa;

Jednostka sterująca alarmem;

Jednostka telematyczna.

F9 30 Przednie gniazdo 12 V;

Zapalniczka;

Tylne gniazdo 12 V.

F10 15 Sterowanie zamontowane

na kierownicy.

F11 15 Stacyjka niskoprądowa
F12 15 Przyczepa;

Czujnik deszczu/jasności;

Zasilanie bezpieczników F32, F34, F35.

F13 5 Skrzynka bezpieczników silnika;

Sterownik poduszek powietrznych.

F14 15 Tablica przyrządów;

Ekran tablicy przyrządów;

Zasilanie bezpiecznika F33.

F15 30 Ryglowanie i superzamek
F17 40 Odmgławianie/odszranianie

tylnej szyby;

Zasilanie bezpiecznika F30.

SH Bocznik PARC



Nr Amp [A] Opis
30 5 Podgrzewane lusterka zewnętrzne
31 30 Gniazdo 12V w bagażniku
32 5 Elektroniczna dźwignia zmiany biegów
33 10 Wyświetlacz Head-up;

System Bluetooth;

Klimatyzacja.

34 5 Wyświetlają się lampki ostrzegawcze

pasów bezpieczeństwa.

35 10 Czujniki parkowania;

Autoryzacja wzmacniacza Hi-Fi.

36 10 Sterownik skrzynki bezpieczników przyczepy;

Panel sterowania drzwiami kierowcy.

37 20 Wzmacniacz Hi-Fi
38 30 Elektryczny fotel kierowcy
39 20 Panoramiczna szklana roleta dachowa
40 Nieużywany

Bezpieczniki komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

Peugeot 5008 – bezpieczniki – komora silnika
Nr Amp [A] Opis
F2 15 Klakson
F3 10 Spryskiwacz przedniej/tylnej szyby
F4 10 Światła do jazdy dziennej
F5 15 Elektrozawory oczyszczania kanistra;

Elektrozawory rozładowania turbiny i

regulacji ciśnienia turbiny

(1,6 litra THP);

Podgrzewacz pary oleju

(1,6 litra THP);

Podgrzewacz oleju napędowego

(1,6 litra HDI).

F6 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Pompa filtra cząstek stałych (Diesel);

Ostrzeżenie o odległości;

Czujnik poziomu płynu chłodzącego silnik;

Sterowanie regulacją lusterek.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Silnik regulacji wysokości

świateł kierunkowych.

F8 20 Sterowanie rozrusznikiem
F9 10 Przełączniki pedału sprzęgła i hamulca
F11 40 Dmuchawa klimatyzacji
F12 30 Wolna/szybka wycieraczka

szyby przedniej.

F14 30 Pompa powietrza
F15 10 Światło drogowe prawe
F16 10 Reflektor świateł drogowych

z lewej strony.

F17 15 Reflektor mijania lewy
F18 15 Światło mijania prawe

Tabela bezpieczników mini i midi nad akumulatorem

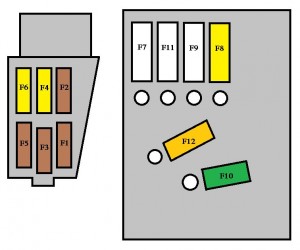

Peugeot 5008 – bezpieczniki – nad akumulatorem
Nr Amp [A] Opis
F2 5 Dwufunkcyjny przełącznik hamulca
F3 5 Jednostka ładowania akumulatora
F4 25 Zawory elektromagnetyczne ABS/ESP
F6 15 Automatyczna skrzynia biegów;

Pilotowana manualna skrzynia biegów.
