Peugeot 407 (2007-2011) – skrzynka bezpieczników

Peugeot 407 (2007-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011.


Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 407 (2007-2011) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki konsoli

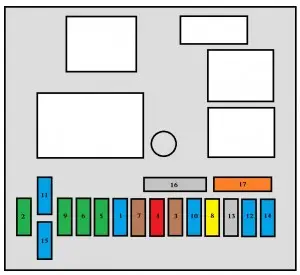

Peugeot 407 – bezpieczniki – bezpieczniki deski rozdzielczej
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 30 Centralny zamek
3 5 Poduszki powietrzne
4 10 Czujnik dwufunkcyjny ESP;

Złącze diagnostyczne;


Szyberdach (sedan);

Czujnik kąta kierownicy.

5 30 Elektrycznie sterowane szyby przednie;

Szyberdach (sedan);

Panoramiczna roleta dachowa (407 SW).

6 30 Tylne szyby elektryczne uruchamiane

jednym przyciskiem.

7 5 Oświetlenie schowka;

Boczne kierunkowskazy;

Przednie i tylne oświetlenie sufitowe;

Lampki do czytania mapy;

Lusterko dodatkowe.

8 20 Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Sprzęt audio;

Sterowanie na kierownicy;

Skrzynka bezpieczników przyczepy;

Jednostka sterująca alarmem;

Nawigacja-telematyka.

9 30 Zapalniczka;

Telematyka;

Tylne gniazdo akcesoriów 12 V

(maks. 100 W).

10 15 Jednostka wykrywania zbyt

niskiego ciśnienia w oponie.

11 15 Gniazdo diagnostyczne;

Wyłącznik zapłonu.

12 30 Zestaw głośnomówiący;

Gniazdo przyczepy;

Skrzynka bezpieczników przyczepy;

Dźwiękowe wspomaganie parkowania tyłem;

Fotel pasażera elektryczny;

Czujnik deszczu i jasności;

Alarm.

13 5 Skrzynka bezpieczników silnika;

Sterowanie przekaźnikiem

wycieraczek szyby przedniej.

14 15 Moduł pamięci fotela kierowcy lub

fotel kierowcy elektryczny;

Tablica przyrządów;

Panel sterowania klimatyzacją;

Sterownik poduszek powietrznych.

15 15 Elektryczna blokada dziecięca;

Blokada tylnych drzwi.

17 40 Ogrzewana tylna szyba
S1 Bocznik PARC



Nr Amp [A] Opis
G29 5 Telematyka
G30 30 Elektryczny fotel kierowcy

bez modułu pamięci.

G31 30 Elektryczny fotel pasażera

bez modułu pamięci.

G32 15 Tylne gniazdo akcesoriów 12 V

(maks. 100 W)

G33 Nieużywany
G34 Nieużywany
G35 Nieużywany
G36 30 Moduł pamięci fotela kierowcy
G37 15 Zasilanie 6-biegowej automatycznej

skrzyni biegów

G38 30 Podgrzewane siedzenia prawe i lewe
G39 Skrzynka bezpieczników przyczepy

(akcesoria).

G40 30 Zestaw audio Hi-Fi



Bezpieczniki komory silnika

Peugeot 407 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 20 Jednostka sterująca silnika
2 15 Klakson
3 10 Wycieraczka do spryskiwaczy

z przodu i z tyłu.

4 20 Spryskiwacz reflektorów
5 15 Siłowniki sterujące pracą silnika

(pompa paliwowa, elektrozawory

opróżniania pochłaniacza).

6 10 Sterownik automatycznej skrzyni biegów
7 10 Jednostka przełączająco-zabezpieczająca;

Czujnik przepływu powietrza dolotowego;

Wyłącznik sprzęgła;

Przełącznik automatycznej

skrzyni 6-biegowej;

Wyłączniki STOP;

Lusterko elektrochromatyczne;

Sterowanie roletami zasłaniającymi

dach panoramiczny (407 SW).

8 20 Cewka rozrusznika
9 10 Zasilanie elektroniki żarówek ksenonowych;

Wyłącznik STOP;

Elektropompa wspomagania kierownicy;

Sterownik czterobiegowej

automatycznej skrzyni biegów;

Przekaźnik blokady automatycznej

skrzyni biegów.

10 30 Aktuatory sterujące pracą silnika

(cewka zapłonowa, elektrozawory,

czujniki tlenu).

11 40 Dmuchawa klimatyzacji lub nie używana
12 30 Wycieraczki
13 40 Zasilanie interfejsu wbudowanych

systemów (zapłon dodatni).

14 30 Pompa powietrza
