Peugeot 407 (2006) – skrzynka bezpieczników

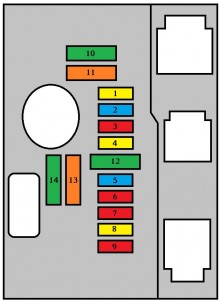

Peugeot 407 (2006) – schemat skrzynki bezpieczników
Rok produkcji: 2006.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 407 (2006) to bezpiecznik 10 w skrzynce bezpiecznikowej w przedziale pasażerskim.
Bezpieczniki konsoli
| Nr | Ampery [A] | Opis |
| 1 | 15 | Gniazdo diagnostyczne;
Niskoprądowa blokada kierownicy. |
| 4 | 20 | Skrzynka bezpieczników bagażnika;
Skrzynka bezpieczników przyczepy; Elementy sterujące na kierownicy; Sprzęt audio; Alarm; Nawigacja-telematyka; Wyświetlacz wielofunkcyjny; Automatyczna skrzynia biegów |
| 5 | 15 | Syrena alarmowa;
Jednostka wykrywania niskiego ciśnienia w oponach. |
| 6 | 10 | Elektronika automatycznej skrzyni biegów;
Wyłącznik sprzęgła; Elektrochromatyczne lusterko; Lusterko dodatkowe; Lampki do czytania mapy. Złącze diagnostyczne; Czujnik kąta kierownicy; Dwufunkcyjny czujnik ESP; Panoramiczna przesłona dachowa (407SW); Szyberdach (sedan); Przednie i tylne światła pozycyjne. |
| 7 | 15 | Nieużywany |
| 9 | 30 | Tylne szyby elektryczne uruchamiane
jednym przyciskiem |
| 10 | 20 | Przednie gniazdo akcesoriów 12 V
(maks. 100 W); Zapalniczka; Oświetlenie schowka; Telematyka. |
| 11 | 15 | Elektryczny zamek dziecięcy;
Blokada tylnych drzwi. |
| 12 | 30 | Elektrycznie sterowane szyby przednie |
| 14 | 10 | Skrzynka bezpieczników silnika;
Skrzynka bezpieczników bagażnika; Skrzynka bezpieczników przyczepy (wyposażenie dodatkowe); Przekaźnik wycieraczek; Moduł pamięci fotela kierowcy. |
| 15 | 15 | Deska rozdzielcza;
Panel sterowania klimatyzacją; Czujniki deszczu i jasności; Fotele elektryczne; Sterownik poduszek powietrznych; Zestaw głośnomówiący. |
| 16 | 30 | Centralny zamek/superzamek |
| 20 | 10 | Nieużywany |
| 21 | 15 | Nieużywany |
| 22 | 20 | Nieużywany |
| S1 | – | Bocznik PARC |
| Nr | Ampery [A] | Opis |
| G36 | 30 | Fotel elektryczny prawy;
Zestaw audio Hi-Fi. |
| G37 | 15 | Zasilanie 6-biegowej automatycznej skrzyni biegów. |
| G38 | 30 | Podgrzewane siedzenia prawe i lewe |
| G39 | 30 | Elektryczna jednostka pamięci fotela |
| G40 | 30 | Fotel elektryczny lewy |
Bezpieczniki komory silnika
| Nr | Ampery [A] | Opis |
| 1 | 20 | Jednostka sterująca silnika |
| 2 | 15 | Klakson |
| 3 | 10 | Wycieraczka do spryskiwaczy
z przodu i z tyłu. |
| 4 | 20 | Spryskiwacz reflektorów |
| 5 | 15 | Pompa paliwowa |
| 6 | 10 | Sterownik automatycznej skrzyni biegów |
| 7 | 10 | Jednostka sterująca
wspomaganiem kierownicy |
| 8 | 20 | Cewka rozrusznika |
| 9 | 10 | Zasilanie elektroniczne żarówek ksenonowych;
Wyłącznik STOP; Regulacja wysokości reflektorów halogenowych. |
| 10 | 30 | Aktuatory sterowania silnikiem
(cewka zapłonowa, elektrozawory, czujniki tlenu). |
| 11 | 40 | Dmuchawa klimatyzacji |
| 12 | 30 | Wycieraczki |
| 13 | 40 | Wbudowane zasilanie interfejsu systemu (zapłon dodatni). |
| 14 | 30 | Pompa powietrza |
Bezpieczniki rozruchowe
| Nr | Ampery [A] | Opis |
| 1 | 15 | Tylna wycieraczka |
| 2 | 15 | Blokowanie klapki wlewu paliwa |
| 3 | 15 | Tylne gniazdo akcesoriów 12V |
| 4 | 15 | Filtr cząstek stałych |
| 5 | 40 | Ogrzewana tylna szyba |
