Peugeot 407 (2004) – skrzynka bezpieczników

Peugeot 407 (2004) – schemat skrzynki bezpieczników

Rok produkcji: 2004.


Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 407 (2004) to bezpiecznik 10 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki komory silnika

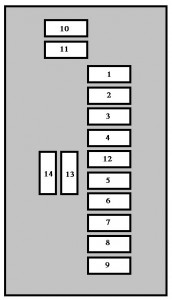

Peugeot 407 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 20 Jednostka sterująca silnika
2 10 Klakson
3 10 Wycieraczka do mycia przodu
4 20 Spryskiwacz reflektorów
5 15 Pompa paliwowa
6 10 Sterownik automatycznej skrzyni biegów
7 10 Sterownik wspomagania kierownicy;

Czujnik poziomu płynu chłodzącego silnik.

8 15 Cewka rozrusznika
9 10 Zasilanie elektroniczne żarówek ksenonowych;


Regulacja wysokości reflektorów halogenowych.

10 * 30 Aktuatory sterujące pracą silnika

(cewka zapłonowa, elektrozawory,

czujniki tlenu)/

11 * 40 Dmuchawa klimatyzacji
12 * 30 Wycieraczki
13 * 40 Wbudowane zasilanie interfejsu systemu

(zapłon dodatni).

14 * 30 Pompa powietrza
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.

Bezpieczniki konsoli

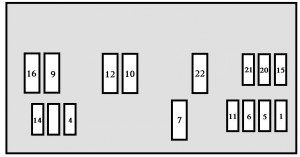

Peugeot 407 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 15 Obudowa okablowania bagażnika;

Gniazdo diagnostyczne;

Niskoprądowa blokada kierownicy;

Elektryczna blokada kierownicy;

Centralka kontroli dostępu.

4 20 Elementy sterujące na kierownicy,

Sprzęt audio;

Audio/telefon;

Alarm (standard);

Telematyka nawigacji;

Jednostka kontroli dostępu;

Wyświetlacz wielofunkcyjny;

Automatyczna skrzynia biegów;

Elektryczna pamięć fotela.

5 15 Syrena alarmowa;

Jednostka wykrywania niskiego

ciśnienia w oponach.

6 10 Wyłącznik STOP;

Elektronika automatycznej skrzyni biegów;

Wyłącznik sprzęgła;

Lusterko elektrochromatyczne;

Lusterko dodatkowe;

Schowek;

Lampki do czytania mapy;

Złącze diagnostyczne;

Czujnik kąta skrętu kierownicy;

Dwufunkcyjny czujnik ESP;

Elektryczna blokada kierownicy;

Jednostka kontroli dostępu.

7 15 Alarm (wyposażenie dodatkowe)
9 30 Tylne szyby elektryczne uruchamiane

jednym przyciskiem.

10 20 Przednie gniazdo akcesoriów 12 V;

Zapalniczka.

11 15 Elektryczny zamek dziecięcy, blokada tylnych drzwi
12 30 Elektrycznie sterowane szyby przednie;

Szyberdach.

14 10 Obudowa przewodów silnika;

Obudowa przewodów bagażnika;

Obudowa przewodów przyczepy (akcesoria);

Przekaźnik wycieraczek.

15 15 Tablica przyrządów;

Panel sterowania klimatyzacją;

Czujniki deszczu i jasności;

Siedzenia elektryczne;

Sterownik poduszek powietrznych.

16 30 Centralny zamek/superzamek
20 10 Nieużywany
21 15 Nieużywany
22 20 Nieużywany
S2 Bocznik PARC



Nr Amp [A] Opis
G36 30 Zestaw audio Hi-Fi
G37 15 Zasilanie 6-biegowej automatycznej

skrzyni biegów.

G38 30 Podgrzewane siedzenia prawe i lewe
G39 30 Prawe siedzenie elektryczne
G40 30 Fotel elektryczny lewy

Bezpieczniki rozruchowe

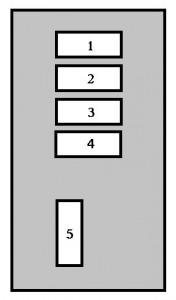

Peugeot 407 – bezpieczniki – bagażnik
Nr Amp [A] Opis
1 15 Nieużywany
2 15 Blokada okrążenia wlewu paliwa
3 15 Tylne gniazdo akcesoriów 12 V.
4 15 Filtr cząstek stałych
5 40 Ogrzewana tylna szyba
