Peugeot 307 Break (2005-2008) – skrzynka bezpieczników

11/17/2020

Spis treści

Peugeot 307 Break (2005-2008) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 Break (2005-2008) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki w desce rozdzielczej

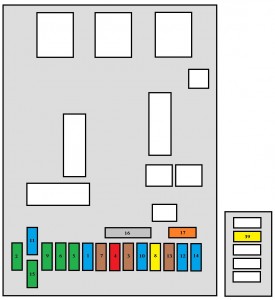

Peugeot 307 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 30 Ryglowanie i superzamek
3 5 Zespół poduszek powietrznych i napinaczy
4 10 Włączniki hamulca (STOP) i pedału sprzęgła;

Przełącznik poziomu płynu chłodzącego silnik;

Czujnik kąta skrętu kierownicy;

Dwufunkcyjny czujnik ESP;

Pompa filtra cząstek stałych;

Gniazdo diagnostyczne;

Lusterko elektrochromatyczne.

5 30 Elektryczne szyby przednie;

Szyberdach;

Podgrzewane lusterka.

6 30 Tylne szyby elektryczne
7 5 Przednie i tylne oświetlenie sufitowe;

Lampki do czytania map;

Oświetlenie schowka podręcznego.

8 20 Sprzęt audio;

Audio/telefon;

Wyświetlacz wielofunkcyjny;

Syrena alarmowa;

Jednostka alarmowa;

Skrzynka bezpieczników przyczepy;

Moduł nauki jazdy;

Zasilanie z kierownicy.

9 30 Gniazdo przednie 12 V;

Gniazdo tylne 12 V.

10 15 Sterownik automatycznej skrzyni biegów;

Sterownik wykrywania niskiego ciśnienia w oponach;

Wyłącznik STOP

11 15 Gniazdo diagnostyczne;

Filtr cząstek stałych;

Stacyjka niskoprądowa.

12 15 Moduł nauki jazdy;

Asystent parkowania tyłem.

13 5 Skrzynka bezpieczników silnika;

Czujnik deszczu i jasności.

14 15 Skrzynka bezpieczników przyczepy,

tablica przyrządów,

Poduszki powietrzne i napinacze,

Automatyczna klimatyzacja,

Zestaw głośnomówiący.

15 30 Ryglowanie i superzamek
16 Bocznik PARC
17 40 Ogrzewana tylna szyba
39 20 Podgrzewane siedzenia kierowcy i pasażera

Skrzynka bezpieczników komory silnika

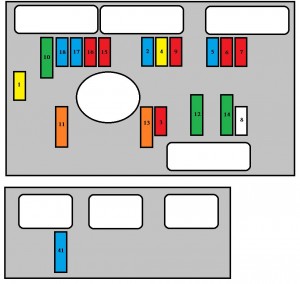

Peugeot 307 – bezpieczniki – komora silnika – wersja 1

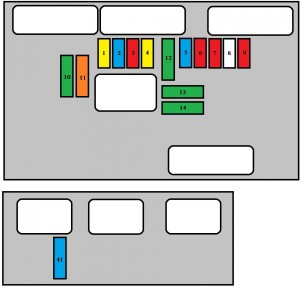

Peugeot 307 – bezpieczniki – komora silnika – wersja 2
Nr Amp [A] Opis
1 20 Zasilanie modułu sterującego silnika i przekaźnika

wysokiej prędkości zespołu wentylatora.

2 15 Klakson
3 10 Wycieraczka do spryskiwaczy z przodu i z tyłu
4 10 Spryskiwacz reflektorów
5 15 Pompa paliwa i zawór elektromagnetyczny

opróżniania kanistra (2 litry benzyny).

6 10 Czterobiegowa automatyczna skrzynia biegów;

Blokada dźwigni automatycznej skrzyni biegów;

Przycisk sterowania;

Przekaźnik wysokiej prędkości

zespołu wentylatora;

Prawe i lewe reflektory ksenonowe.

7 10 Jednostka sterująca ABS/ESP;

Jednostka sterująca elektropompy

wspomagania kierownicy.

8 25 Sterowanie rozrusznikiem
9 10 Dodatkowa jednostka grzewcza (Diesel);

Przełącznik poziomu płynu chłodzącego.

10 30 Siłowniki jednostki sterującej silnika

(cewka zapłonowa, elektrozawory,

sondy lambda, jednostki sterujące,

wtryskiwacze, podgrzewacze);

Zawór elektromagnetyczny opróżniania kanistra

(benzyna 1,4 litra i benzyna 1,6 litra).

11 40 Dmuchawa klimatyzacji
12 30 Niskie/wysokie obroty wycieraczek szyby przedniej
13 40 Zasilanie interfejsu wbudowanych

systemów (zapłon dodatni).

14 30 Pompa powietrza (2 litry benzyny)
15 * 10 Prawe światło drogowe
16 * 15 Lewe światło drogowe
17 * 15 Światło mijania lewe
18 * 15 Światło mijania prawe
41 15 Sześciobiegowa automatyczna skrzynia biegów

Maxi – tabela bezpieczników

Nr Amp [A] Opis
MF1 30 Wentylator 200 W.
50 Wentylator o mocy 400 W i 460 W.
MF2 30 Pompa ABS/ESP
MF3 30 Zawory elektromagnetyczne ABS/ESP
MF4 60 Zasilanie interfejsu wbudowanych systemów
MF5 70 Zasilanie interfejsu wbudowanych systemów
MF6 20 Skrzynka bezpieczników w przedziale pasażerskim
MF8 70 Zespół elektropompy wspomagania kierownicy
