Peugeot 307 CC (2005) – skrzynka bezpieczników

11/14/2020

Spis treści

Peugeot 307 CC (2005) – schemat skrzynki bezpieczników

Rok produkcji: 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 CC (2005) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki konsoli

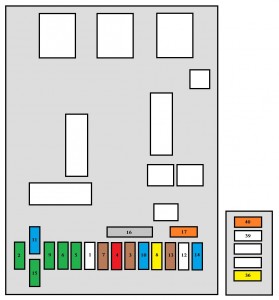

Peugeot 307 CC (2005) – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
36 20 Wzmacniacz Hi-Fi
40 30 Zasilanie pompy z chowanym dachem



Nr Amp [A] Opis
1 Nieużywany
2 30 Ryglowanie i superzamek
3 5 Zespół poduszek powietrznych i napinaczy
4 10 Włączniki pedału hamulca i sprzęgła;

Czujnik poziomu płynu chłodzącego silnik;

Czujnik kąta kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Lusterko elektrochromatyczne.

5 30 Zasilanie przednich szyb elektrycznych

i podgrzewanych lusterek.

6 30 Zasilanie tylnych szyb elektrycznych;

Silnik zawiasów okrążeń.

7 5 Przednie i tylne oświetlenie sufitowe;

Lampki do czytania map;

Oświetlenie schowka.

8 20 Zasilanie wyświetlacza wielofunkcyjnego;

Sprzęt audio;

Audio/telefon;

Syrena alarmowa;

Centrala alarmowa;

Tylne gniazdo 12V;

Skrzynka bezpieczników przyczepy.

9 30 Gniazdo przednie 12V
10 15 Sterownik automatycznej skrzyni biegów;

Wyłącznik hamulca.

11 15 Gniazdo diagnostyczne;

Stacyjka niskoprądowa.

12 Nieużywany
13 5 Zasilanie skrzynki bezpiecznikowej silnika;

Czujnik deszczu i jasności.

14 15 Skrzynka bezpieczników przyczepy;

Tablica przyrządów;

Automatyczna klimatyzacja;

Poduszki powietrzne i zespół napinaczy.

15 30 Zasilanie dla zamków
16 Bocznik PARC
17 40 Ogrzewana tylna szyba



Bezpieczniki komory silnika

Peugeot 307 CC (2005) – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 20 Sterowanie przekaźnikiem zespołu wentylatora;

Sterowanie jednostką sterującą silnika.

2 15 Klakson
3 10 Wycieraczki
4 Nieużywany
5 15 Pompa paliwa i zawór elektromagnetyczny

opróżniania kanistra.

6 10 Sterownik automatycznej skrzyni biegów;

Blokada dźwigni automatycznej

skrzyni biegów;

Przycisk sterowania;

Przekaźnik wysokiej prędkości

zespołu wentylatora.

7 10 Sterownik ABS/ESP;

Sterownik wspomagania kierownicy.

8 20 Stacyjka
9 10 Przełącznik poziomu płynu chłodzącego silnik
10 30 Siłowniki sterujące pracą silnika

(cewka zapłonowa, elektrozawory,

czujniki tlenu, jednostki sterujące,

wtryskiwacze).

11 40 Dmuchawa klimatyzacji
12 30 Niskie/wysokie obroty wycieraczek

szyby przedniej.

13 40 Zasilanie interfejsu wbudowanych systemów

(zapłon dodatni).

14 30 Pompa powietrza (2 litry benzyny)
15 10 Prawe światło drogowe
16 10 Lewe światło drogowe
17 15 Światło mijania lewe
18 15 Światło mijania prawe
