Peugeot 307 CC (2006) – skrzynka bezpieczników

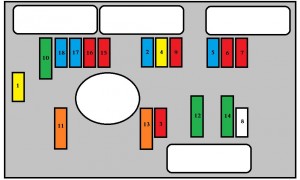

Peugeot 307 CC (2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 CC (2006) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki konsoli

Peugeot 307 CC (2006) – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
36 20 Wzmacniacz Hi-Fi
40 30 Zasilanie pompy z chowanym dachem



Nr Amp [A] Opis
1 Nieużywany
2 30 Ryglowanie i superzamek
3 5 Zespół poduszek powietrznych i napinaczy
4 10 Włączniki pedału hamulca i sprzęgła;

Czujnik poziomu płynu chłodzącego silnik;

Czujnik kąta kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Pompa filtra cząstek stałych;

Lusterko elektrochromatyczne.

5 30 Zasilanie przednich szyb elektrycznych i

podgrzewanych lusterek.

6 30 Zasilanie elektryczne tylnych szyb;

Silnik klap na zawiasach.

7 5 Przednie i tylne oświetlenie sufitowe;

Lampki do czytania map;

Oświetlenie schowka.

8 20 Zasilanie wyświetlacza wielofunkcyjnego;

Sprzęt audio;

Audio/telefon;

Syrena alarmowa;

Jednostka sterująca alarmem;

Skrzynka bezpieczników przyczepy;

Zasilanie elementów sterujących

na kierownicy.

9 30 Gniazdo przednie 12 V;

Gniazdo tylne 12 V.

10 15 Automatyczna jednostka sterująca

skrzynią biegów;

Wyłącznik hamulca;

Jednostka sterująca wykrywaniem

niskiego ciśnienia w oponach.

11 15 Gniazdo diagnostyczne;

Sterownik filtra cząstek stałych;

Stacyjka niskoprądowa.

12 15 Asystent parkowania tyłem;

Wzmacniacz Hi-Fi.

13 5 Zasilanie skrzynki bezpiecznikowej silnika;

Czujnik deszczu i jasności.

14 15 Skrzynka bezpieczników przyczepy;

Tablica przyrządów;

Automatyczna klimatyzacja;

Poduszki powietrzne;

Napinacze i tylne pałąki ochronne;

Zestaw głośnomówiący.

15 30 Zasilanie zamków i superzłoków
16 Bocznik PARC
17 40 Ogrzewana tylna szyba

Bezpieczniki komory silnika

Peugeot 307 CC (2006) – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 20 Sterowanie przekaźnikiem zespołu wentylatora;

Sterowanie jednostką sterującą silnika.

2 15 Róg
3 10 Wycieraczki
4 20 Spryskiwacz reflektorów
5 15 Pompa paliwa i zawór elektromagnetyczny

opróżniania kanistra (2 litry benzyny).

6 10 Czterobiegowa automatyczna skrzynia biegów;

Blokada dźwigni automatycznej skrzyni biegów;

Przycisk sterowania;

Przekaźnik wysokiej prędkości zespołu wentylatora;

Prawe i lewe reflektory ksenonowe.

7 10 Sterownik ABS/ESP;

Sterownik wspomagania kierownicy.

8 20 Sterowanie rozrusznikiem
9 10 Dodatkowa jednostka grzewcza (Diesel);

Przełącznik poziomu płynu chłodzącego silnik.

10 30 Siłowniki sterujące pracą silnika

(cewka zapłonowa, elektrozawory,

sondy lambda, jednostki sterujące,

wtryskiwacze, podgrzewacze);

Zawór elektromagnetyczny oczyszczania

kanistra (benzyna 1,6 litra).

11 40 Dmuchawa klimatyzacji
12 30 Niskie/wysokie obroty wycieraczek szyby przedniej
13 40 Zasilanie interfejsu wbudowanych

systemów (zapłon dodatni).

14 30 Pompa powietrza (2 litry benzyny)
15 10 Prawe światło drogowe
16 10 Lewe światło drogowe
17 15 Światło mijania lewe
18 15 Światło mijania prawe



Nr Amp [A] Opis
MF1* 30 Wentylator 200 W.
50 Wentylator o mocy 400 W i 460 W.
MF2* 30 Pompa ABS / ESP
MF3* 30 Zawory elektromagnetyczne ABS / ESP
MF4* 80 Zasilanie interfejsu wbudowanych systemów
MF5* 80 Zasilanie interfejsu wbudowanych systemów
MF6* 80 Skrzynka bezpieczników w przedziale pasażerskim
MF8* 70 Zespół elektropompy wspomagania kierownicy
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
