Peugeot 307 (2001-2004) – skrzynka bezpieczników

11/15/2020

Spis treści

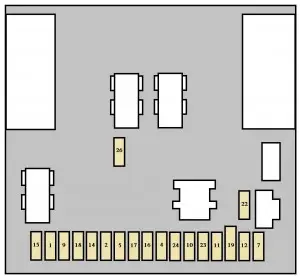

Peugeot 307 (2001-2004) – schemat skrzynki bezpieczników

Rok produkcji: 2001, 2002, 2003, 2004.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 (2001-2004) to bezpiecznik 7 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki konsoli

Peugeot 307 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 10 Tylne światło przeciwmgielne
2 15 Wycieraczka tylnej szyby
4 15 Elektrycznie sterowana przednia szyba;

Szyberdach.

5 15 Tylne światło hamowania,

w tym przyczepa.

7 20 Tylne oświetlenie sufitowe;

Przednie oświetlenie sufitowe

Zapalniczka;

Oświetlenie schowka.

Skrzynka bezpieczników komory silnika

Peugeot 307 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 10 Przełącznik świateł cofania automatycznej

skrzyni biegów;

Sterowanie przekaźnikiem blokady

rozruchu automatycznej skrzyni biegów;

Przełącznik świateł cofania ręcznej

skrzyni biegów;

Czujnik prędkości pojazdu;

Sterownik podgrzewania wstępnego;

Czujnik wody w oleju napędowym;

Czujnik przepływu powietrza DW.

2 15 Elektrozawór kanistra;

Pompa paliwa.

3 10 Sterownik wspomagania kierownicy;

Sterownik ABS lub ESP

4 10 Sterownik wtrysku;

Sterowanie przekaźnikiem zespołu wentylatora;

Sterowanie dodatkowym przekaźnikiem ogrzewania;

Sterownik automatycznej skrzyni biegów;

Sekwencyjne sterowanie automatyczną

skrzynią biegów;

Przekaźnik blokady automatycznej

skrzyni biegów.

5 15 Jednostka sterująca filtrem cząstek stałych
6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Sterowanie przekaźnikiem zespołu wentylatora;

Zasilanie sterownika wtrysku.

9 15 Światła mijania lewe
10 15 Prawe światła mijania
11 10 Lewa belka główna
12 10 Prawe światło drogowe
13 15 Klakson
14 10 Pompa spryskiwacza przednich i tylnych reflektorów
15 30 Czujniki tlenu;

Elektrozawór recyrkulacji spalin;

Cewka zapłonowa;

Regulator wysokiego ciśnienia oleju napędowego;

Zasilanie wtryskiwaczy (benzyna).

16 40 Pompa powietrza silnika benzynowego

z automatyczną skrzynią biegów

17 30 Wycieraczka przednia o niskiej/wysokiej prędkości
18 40 Dmuchawa klimatyzacji

Maxi – tabela bezpieczników

Nr Amp [A] Opis
1 30 Jednostka wentylatora
2 30 Silnik pompy ESP/ABS
3 30 Zawory elektromagnetyczne ESP/ABS
4 60 Zasilanie interfejsu

wbudowanych systemów.

5 70 Zasilanie interfejsu

wbudowanych systemów.

6 20 Podgrzewane siedzenia
7 30 Stacyjka, moc
8 70 Zespół elektropompy

wspomagania kierownicy.
