Opel Astra H (2010-2014) – skrzynka bezpieczników

Opel Astra H (2010-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Astra H (2010-2014) to bezpiecznik 36 w skrzynce bezpiecznikowej.

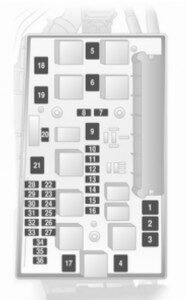

Skrzynka bezpieczników w komorze silnika

Nr	Opis
1	Układ ABS
2	Układ ABS
3	Dmuchawa wewnętrzna; Klimatyzacja sterowana elektronicznie.
4	Dmuchawa wewnętrzna; Ogrzewanie; Klimatyzacja.
Reklama
5	Wentylator chłodnicy
6	Wentylator chłodnicy
7	Centralny zamek
8	Spryskiwacz szyby, Klapa tylna.
9	Ogrzewanie szyby tylnej; podgrzewanie lusterek zewnętrznych.
10	Złącze systemu diagnostycznego
11	Wskaźniki i przyrządy
12	Interfejs telefonu komórkowego; System audio-nawigacyjny; Wyświetlacz.
13	Oświetlenie wnętrza
14	Wycieraczki przedniej szyby
15	Wycieraczki przedniej szyby
16	Sygnał dźwiękowy, układ ABS; Przełącznik świateł hamowania; Klimatyzacja.
17	Filtr paliwa w silniku wysokoprężnym lub klimatyzacja.
18	Rozrusznik
19	—
20	Sygnał dźwiękowy
21	Układy elektroniczne silnika
22	Układy elektroniczne silnika
23	Poziomowanie reflektorów
24	Pompa paliwa
Reklama
25	—
26	Układy elektroniczne silnika
27	Ogrzewanie; Klimatyzacja.
28	—
29	Wspomaganie układu kierowniczego
30	Układy elektroniczne silnika
31	Wycieraczka tylnej szyby
32	Komunikat dotyczący przełącznika świateł hamowania.
33	Poziomowanie reflektorów; Przełącznik świateł; Przełącznik sprzęgła; Wskaźniki i przyrządy; Moduł drzwi kierowcy.
34	Moduł sterujący; Moduł kolumny kierownicy.
35	System audio-nawigacyjny
36	Zapalniczka; Przednie gniazdko zasilania.

Przypisanie bezpieczników w połączeniu ze skrzynką bezpieczników wariantu B w przestrzeni bagażowej

Nr	Opis
1	Układ ABS
2	Układ ABS
Reklama
3	Dmuchawa wewnętrzna; Klimatyzacja sterowana elektronicznie.
4	Dmuchawa wewnętrzna; Ogrzewanie; Klimatyzacja.
5	Wentylator chłodnicy
6	Wentylator chłodnicy
7	Spryskiwacz przedniej szyby
8	Sygnał dźwiękowy
9	Zmywacze reflektorów
10	—
11	—
12	—
13	Światła przeciwmgielne
14	Wycieraczki przedniej szyby
15	Wycieraczki przedniej szyby
16	Układy elektroniczne modułów sterujących; System Open&Start; Układ ABS; Przełącznik świateł hamowania, TwinTop.
17	Układ podgrzewania filtra paliwa (silnik wysokoprężny).
18	Rozrusznik
19	Układy elektroniczne skrzyni biegów
20	Dmuchawa
21	Układy elektroniczne silnika
22	Układy elektroniczne silnika
Reklama
23	System adaptacyjnego oświetlenia drogi; Poziomowanie reflektorów.
24	Pompa paliwa
25	Układy elektroniczne skrzyni biegów
26	Układy elektroniczne silnika
27	Wspomaganie układu kierowniczego
28	Układy elektroniczne skrzyni biegów
29	Układy elektroniczne skrzyni biegów
30	Układy elektroniczne silnika
31	System adaptacyjnego oświetlenia drogi; Poziomowanie reflektorów.
32	Układ hamulcowy; Klimatyzacja; Przełącznik sprzęgła.
33	System adaptacyjnego oświetlenia drogi; Poziomowanie reflektorów; Przełącznik świateł.
34	Moduł sterujący; Moduł kolumny kierownicy.
35	System audio-nawigacyjny
36	Interfejs telefonu komórkowego; System audio-nawigacyjny; Wyświetlacz.

Skrzynka bezpieczników w przestrzeni bagażowej

5-drzwiowy sedan, kombi, wersja dostawcza

3-drzwiowy model sedan

Saloon, model 4-drzwiowy

Wersja TwinTop

Wersja A skrzynki bezpieczników

Nr	Opis
1	Światła przeciwmgielne
2	–
3	Gniazdko zasilania w przestrzeni bagażowej.
4	Światła cofania
5	Szyby otwierane elektrycznie w drzwiach tylnych.
6	Dmuchawa
7	Szyby otwierane elektrycznie w drzwiach przednich.
8	Ogrzewanie lusterek zewnętrznych

Wersja B skrzynki bezpieczników

Nr	Opis
1	Szyby otwierane elektrycznie w drzwiach przednich
2	—
3	Wskaźniki i przyrządy
4	Ogrzewanie, klimatyzacja; Klimatyzacja sterowana elektronicznie.
5	Poduszki powietrzne
6	—
Reklama
7	—
8	—
9	—
10	—
11	Ogrzewanie tylnej szyby
12	Wycieraczka tylnej szyby
13	Układ ułatwiający parkowanie
14	Ogrzewanie, klimatyzacja
15	—
16	Układ rozpoznawania obciążenia fotela; System Open&Start.
17	Czujnik deszczu; System monitorowania ciśnienia w oponach; Lusterko wewnętrzne.
18	Wskaźniki i przyrządy, przełączniki
19	—
20	Układ CDC
21	Ogrzewanie lusterek zewnętrznych
22	Okno dachowe
23	Szyby otwierane elektrycznie w drzwiach tylnych
24	Złącze systemu diagnostycznego
25	—
26	Lusterka zewnętrzne; Składane elektrycznie.
27	Czujnik ultradźwiękowy; Autoalarm.
28	—
29	Zapalniczka; Przednie gniazdko zasilania.
30	Tylne gniazdko zasilania
31	—
32	—
33	System Open&Start
34	Okno dachowe; Dach TwinTop.
35	Tylne gniazdko zasilania
36	Złącze przyczepy
Reklama
37	—
38	Centralny zamek, styk 30
39	Podgrzewanie lewego fotela
40	Podgrzewanie prawego fotela
41	—
42	—
43	—
44	—

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Który bezpiecznik odpowiada za pompę paliwa w Opel Astra H (2010-2014)?

W Opel Astra H (2010-2014) tego obwodu pilnuje pozycja 24 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika spryskiwaczy — gdzie jest w Opel Astra H (2010-2014)?

W modelu Opel Astra H (2010-2014) znajdziesz go tutaj: pozycja 8 w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja 7 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik centralnego zamka w Opel Astra H (2010-2014)?

W modelu Opel Astra H (2010-2014) za ten obwód odpowiada pozycja 7 w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja 38. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Opel Astra H (2010-2014) — gdzie jest bezpiecznik wentylatora chłodnicy?

W Opel Astra H (2010-2014) tego obwodu pilnuje pozycja 5 w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja 6 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik wspomagania kierownicy w Opel Astra H (2010-2014)?

W modelu Opel Astra H (2010-2014) znajdziesz go tutaj: pozycja 29 w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja 27 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik ogrzewania tylnej szyby w Opel Astra H (2010-2014)?

W modelu Opel Astra H (2010-2014) za ten obwód odpowiada pozycja 11. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik radia w Opel Astra H (2010-2014)?

W Opel Astra H (2010-2014) tego obwodu pilnuje pozycja 12 w skrzynce: skrzynka bezpieczników w komorze silnika, pozycja 35 w skrzynce: skrzynka bezpieczników w komorze silnika, pozycja 36 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik świateł przeciwmgielnych w Opel Astra H (2010-2014)?

W modelu Opel Astra H (2010-2014) znajdziesz go tutaj: pozycja 13 w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja 1. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za podgrzewanie foteli w Opel Astra H (2010-2014)?

W modelu Opel Astra H (2010-2014) za ten obwód odpowiada pozycja 39 oraz pozycja 40. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
