Opel Mokka X (2017-2019…) – skrzynka bezpieczników
Opel Mokka X (2017-2019…) – schemat skrzynki bezpieczników
Rok produkcji: 2017, 2018, 2019.
Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Mokka X to bezpieczniki # 21 (gniazdo – przód), # 23 (gniazdo – tylna konsola środkowa) w skrzynce bezpieczników tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Komora silnika
Zdejmij osłonę, unieś ją do góry i zdejmij.
Tablica przyrządów
W samochodach z kierownicą po lewej stronie wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Aby uzyskać dostęp do bezpieczników, wyjmij schowek. Aby wyjąć schowek, otwórz go i pociągnij.
W samochodach z kierownicą po prawej stronie znajduje się za osłoną schowka podręcznego po stronie pasażera.
Aby uzyskać dostęp do bezpieczników, otwórz schowek podręczny, a następnie otwórz pokrywę, złóż ją i pociągnij.

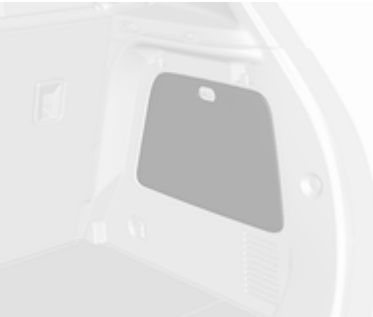

Przestrzeń ładunkowa
Znajduje się po lewej stronie tylnej komory.
Aby uzyskać dostęp do bezpieczników, zdejmij pokrywę.
2017
Komora silnika

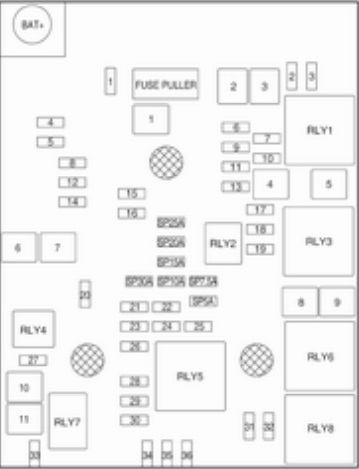

Przyporządkowanie bezpieczników w komorze silnika (2017)
| Nr | Opis |
|---|---|
| Mini bezpieczniki: | |
| 1 | Szyberdach |
| 2 | Przełącznik lusterka zewnętrznego;
Czujnik deszczu. |
| 3 | – |
| 4 | – |
| 5 | Elektryczny moduł sterujący hamulca |
| 6 | Inteligentny czujnik akumulatora |
| 7 | Blokada kolumny kierownicy |
| 8 | Moduł sterujący skrzynią biegów |
| 9 | – |
| 10 | Kamera cofania;
Wewnętrzne lusterko wsteczne; Przełącznik reflektorów; Reflektor. |
| 11 | Wycieraczka tylnej szyby |
| 12 | Ogrzewana szyba tylna |
| 13 | Fotel, podparcie lędźwi |
| 14 | Podgrzewane lusterka zewnętrzne |
| 15 | Moduł LPG;
Moduł sterujący układu paliwowego. |
| 16 | Ogrzewanie siedzenia |
| 17 | Moduł sterujący skrzyni biegów R / C;
Pompa wodna; Dodatkowa grzałka. |
| 18 | Moduł sterujący silnika R / C |
| 19 | Pompa paliwowa |
| 20 | – |
| 21 | Wentylator chłodzący |
| 22 | – |
| 23 | Cewka zapłonowa;
Wtryskiwacze. |
| 24 | Pompa spryskiwacza |
| 25 | Siłownik reflektora (prawa ręka) |
| 26 | Czujniki sterowania silnikiem |
| 27 | – |
| 28 | Zapłon |
| 29 | Zapłon 1/2 |
| 30 | System wydechowy |
| 31 | Światła drogowe lewe |
| 32 | Światła drogowe prawe |
| 33 | Moduł sterujący silnika |
| 34 | Klakson |
| 35 | System klimatyzacji |
| 36 | Przednia lampa przeciwmgielna |
| Bezpieczniki typu J: | |
| 1 | Elektryczny moduł sterujący hamulca |
| 2 | Przednia wycieraczka |
| 3 | Moduł zasilania |
| 4 | Zacisk zasilania skrzynki bezpieczników tablicy rozdzielczej |
| 5 | – |
| 6 | Podgrzewacz paliwa |
| 7 | Rozrusznik |
| 8 | Wentylator chłodzący |
| 9 | Wentylator chłodzący |
| 10 | Moduł sterujący silnika;
Świeca żarowa. |
| 11 | Rozrusznik |
Tablica przyrządów
Przyporządkowanie bezpieczników w tablicy rozdzielczej (2017)
| Nr | Opis |
|---|---|
| Mini bezpieczniki: | |
| 1 | Moduł sterujący nadwozia |
| 2 | Moduł sterujący nadwozia |
| 3 | Moduł sterujący nadwozia |
| 4 | Moduł sterujący nadwozia |
| 5 | Moduł sterujący nadwozia |
| 6 | Moduł sterujący nadwozia |
| 7 | Moduł sterujący nadwozia |
| 8 | Moduł sterujący nadwozia |
| 9 | Stacyjka |
| 10 | Moduł diagnostyki bezpieczeństwa |
| 11 | Złącze łącza danych |
| 12 | Kontrola klimatu |
| 13 | Zastawa śluzy |
| 14 | Moduł centralnej bramy |
| 15 | Ostrzeżenie o zjechaniu z pasa ruchu;
Lusterko wewnętrzne. |
| 16 | Adaptacyjne oświetlenie przednie |
| 17 | Blokada kolumny |
| 18 | Moduł ultradźwiękowego wspomagania parkowania |
| 19 | Moduł sterujący nadwozia;
Regulacja napięcia regulowanego. |
| 20 | Kierownica |
| 21 | Zapalniczka;
Gniazdo zasilania akcesoriów DC (przód). |
| 22 | – |
| 23 | Zapalniczka;
Gniazdo zasilania akcesoriów DC (tylna konsola środkowa). |
| 24 | Zapasowy |
| 25 | Moduł usług telematycznych |
| 26 | Podgrzewana kierownica |
| 27 | Zestaw wskaźników w tablicy rozdzielczej;
System informacyjny; Wyłącznik dodatkowej grzałki. |
| 28 | Gniazdo przyczepy |
| 29 | System wyświetlania, rozrywki |
| 30 | Moduł sterujący skrzynią biegów |
| 31 | Zestaw wskaźników tablicy rozdzielczej |
| 32 | System Infotainment |
| 33 | Gniazdo przyczepy |
| 34 | Moduł wejścia pasywnego, startu pasywnego |
| Bezpieczniki S / B: | |
| 1 | Przełącznik fotela elektrycznego |
| 2 | Zapasowy |
| 3 | Elektrycznie sterowane szyby przednie |
| 4 | Elektrycznie sterowane szyby tylne |
| 5 | Tryb logistyczny |
| 6 | Przełącznik fotela elektrycznego |
| 7 | Zapasowy |
| 8 | Zapasowy |
Przestrzeń ładunkowa
Przyporządkowanie bezpieczników w przestrzeni ładunkowej (2017)
| Nr | Obwód |
|---|---|
| Mini bezpieczniki: | |
| 1 | – |
| 2 | – |
| 3 | Wzmacniacz |
| 4 | – |
| 5 | Napęd na wszystkie koła |
| 6 | Zapasowy |
| 7 | – |
| 8 | Zapasowy |
| 9 | Zapasowy |
| 10 | Zapasowy |
| 11 | – |
| 12 | Zapasowy |
| 13 | – |
| 14 | – |
| 15 | Zapasowy |
| 16 | – |
| Bezpieczniki S / B: | |
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Transformator DC / DC 400W |
| 8 | Transformator DC / DC 400W |
| 9 | – |
2018, 2019
Komora silnika
Przyporządkowanie bezpieczników w komorze silnika (2018, 2019)
| Nr | Opis |
|---|---|
| Mini bezpieczniki: | |
| 1 | Szyberdach |
| 2 | Przełącznik lusterka zewnętrznego;
Czujnik deszczu. |
| 3 | – |
| 4 | – |
| 5 | Elektryczny moduł sterujący hamulca |
| 6 | Inteligentny czujnik akumulatora |
| 7 | Blokada kolumny kierownicy |
| 8 | Moduł sterujący skrzynią biegów |
| 9 | – |
| 10 | Kamera cofania;
Wewnętrzne lusterko wsteczne; Przełącznik reflektorów; Reflektor. |
| 11 | Wycieraczka tylnej szyby |
| 12 | Ogrzewana szyba tylna |
| 13 | Fotel, podparcie lędźwi |
| 14 | Podgrzewane lusterka zewnętrzne |
| 15 | Moduł LPG;
Moduł sterujący układu paliwowego. |
| 16 | Ogrzewanie siedzenia |
| 17 | Moduł sterujący skrzyni biegów R / C;
Pompa wodna; Dodatkowa grzałka. |
| 18 | Moduł sterujący silnika R / C |
| 19 | Pompa paliwowa |
| 20 | – |
| 21 | Wentylator chłodzący |
| 22 | – |
| 23 | Cewka zapłonowa;
Wtryskiwacze. |
| 24 | Pompa spryskiwacza |
| 25 | Siłownik reflektora (prawa ręka) |
| 26 | Czujniki sterowania silnikiem |
| 27 | – |
| 28 | Zapłon |
| 29 | Zapłon 1/2 |
| 30 | System wydechowy |
| 31 | Światła drogowe lewe |
| 32 | Światła drogowe prawe |
| 33 | Moduł sterujący silnika |
| 34 | Klakson |
| 35 | System klimatyzacji |
| 36 | Przednia lampa przeciwmgielna |
| Bezpieczniki typu J: | |
| 1 | Elektryczny moduł sterujący hamulca |
| 2 | Przednia wycieraczka |
| 3 | Moduł zasilania |
| 4 | Zacisk zasilania skrzynki bezpieczników tablicy rozdzielczej |
| 5 | – |
| 6 | Podgrzewacz paliwa |
| 7 | Rozrusznik |
| 8 | Wentylator chłodzący |
| 9 | Wentylator chłodzący |
| 10 | Moduł sterujący silnika;
Świeca żarowa. |
| 11 | Rozrusznik |
Tablica przyrządów
Przyporządkowanie bezpieczników w tablicy rozdzielczej (2018, 2019)
| Nr | Opis |
|---|---|
| Mini bezpieczniki: | |
| 1 | Moduł sterujący nadwozia |
| 2 | Moduł sterujący nadwozia |
| 3 | Moduł sterujący nadwozia |
| 4 | Moduł sterujący nadwozia |
| 5 | Moduł sterujący nadwozia |
| 6 | Moduł sterujący nadwozia |
| 7 | Moduł sterujący nadwozia |
| 8 | Moduł sterujący nadwozia |
| 9 | Stacyjka |
| 10 | Moduł diagnostyki bezpieczeństwa |
| 11 | Złącze łącza danych |
| 12 | Kontrola klimatu |
| 13 | Zastawa śluzy |
| 14 | Moduł centralnej bramy |
| 15 | Ostrzeżenie o zjechaniu z pasa ruchu;
Lusterko wewnętrzne. |
| 16 | Adaptacyjne oświetlenie przednie |
| 17 | Blokada kolumny |
| 18 | Moduł ultradźwiękowego wspomagania parkowania |
| 19 | Moduł sterujący nadwozia;
Regulacja napięcia regulowanego. |
| 20 | Kierownica |
| 21 | Zapalniczka;
Gniazdo zasilania akcesoriów DC (przód). |
| 22 | – |
| 23 | Zapalniczka;
Gniazdo zasilania akcesoriów DC (tylna konsola środkowa). |
| 24 | Zapasowy |
| 25 | Moduł usług telematycznych |
| 26 | Podgrzewana kierownica |
| 27 | Zestaw wskaźników w tablicy rozdzielczej;
System informacyjny; Wyłącznik dodatkowej grzałki. |
| 28 | Gniazdo przyczepy |
| 29 | System wyświetlania, rozrywki |
| 30 | Moduł sterujący skrzynią biegów |
| 31 | Zestaw wskaźników tablicy rozdzielczej |
| 32 | System Infotainment |
| 33 | Gniazdo przyczepy |
| 34 | Moduł wejścia pasywnego, startu pasywnego |
| Bezpieczniki S / B: | |
| 1 | Przełącznik fotela elektrycznego |
| 2 | Zapasowy |
| 3 | Elektrycznie sterowane szyby przednie |
| 4 | Elektrycznie sterowane szyby tylne |
| 5 | Tryb logistyczny |
| 6 | Przełącznik fotela elektrycznego |
| 7 | Zapasowy |
| 8 | Zapasowy |
| Bezpieczniki Midi: | |
| M01 | PTC |
Przestrzeń ładunkowa
Przyporządkowanie bezpieczników w przestrzeni ładunkowej (2018, 2019)
| Nr | Opis |
|---|---|
| Mini bezpieczniki: | |
| 1 | Wzmacniacz |
| 2 | Napęd na wszystkie koła |
| 3 | – |
| 4 | 2018: Nieużywany 2019: Selektywna redukcja katalityczna |
| 5 | 2018: Nieużywany 2019: Selektywna redukcja katalityczna |
| 6 | 2018: Zapasowy 2019: Selektywna redukcja katalityczna |
| 7 | 2018: Nieużywany 2019: Selektywna redukcja katalityczna |
| 8 | Zapasowy |
| 9 | Zapasowy |
| 10 | Zapasowy |
| 11 | – |
| 12 | Zapasowy |
| 13 | – |
| 14 | – |
| 15 | Zapasowy |
| 16 | – |
| 17 | – |
| 18 | – |
| Bezpieczniki S / B: | |
| 1 | Transformator DC / DC 400W |
| 2 | Transformator DC / DC 400W |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
