Opel Combo C (2001-2011) – skrzynka bezpieczników

Opel Combo C (2001-2011) – schemat skrzynki bezpieczników

Lata produkcji: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Combo C (2001-2011) to bezpiecznik 25 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników w komorze silnika

Skrzynki bezpieczników pojazdów z silnikiem Z13DTJ

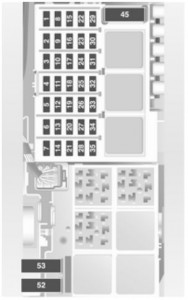

Opel Combo D – bezpieczniki – silnik Z13DTJ

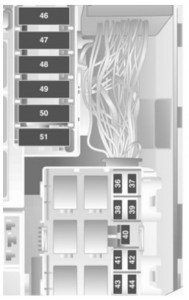

Opel Combo D – bezpieczniki – silnik Z13DTJ



Nr Opis
1 Centralna jednostka sterująca
2 Jednostka sterująca silnika
3 Przyrządy;

Wyświetlacz informacyjny;

Włącznik światła;

Klakson;

Światła awaryjne;

Immobiliser.

4 Sprzęt holowniczy;

Oświetlenie tablicy rejestracyjnej.

5 Okno zasilania (po lewej)
6
7
8 Rozrusznik
9 Układ wtrysku paliwa;

Pompa paliwa;

Nagrzewnica stacjonarna.

10 Klakson
11 Centralna jednostka sterująca
12 Wyświetlacz informacyjny;

System informacyjno-rozrywkowy.

13 System alarmowy antykradzieżowy
14 Lusterka zewnętrzne
15 Spryskiwacz szyby przedniej
16 Światło grzecznościowe
17 Centralna jednostka sterująca
18
19 Okno zasilania (po prawej)
20
21
22 Centralna jednostka sterująca;

Immobiliser.

23 Wycieraczki
24 System audio-nawigacyjny;

Wyświetlacz informacyjny;

Włącznik światła;

Lampka dodatkowa;

Wskaźniki;

EPS.

25 Światła cofania;

Zapalniczka;

Gniazdko elektryczne.

26 Podgrzewacz siedzenia (prawy)
27 Podgrzewacz siedzenia (po lewej)
28 ABS
29 Wycieraczka tylnej szyby
30 Jednostka sterująca silnika
31 System klimatyzacji
32 ABS;

Manualna skrzynia biegów automatyczna;

Poduszka powietrzna.

33 Kontrola silnika
34 Podgrzewacz filtra oleju napędowego
35 Elektrycznie sterowane szyby;

System Infotainment.

36 Światła mijania (lewe)
37 Światła mijania (prawe)
38 Lewe światło tylne, lewe światło postojowe
39 Prawe światło tylne, prawe światło postojowe
40 Światło hamowania
41 Światła przeciwmgielne
42 Tylne światło przeciwmgielne
43 Światła drogowe (lewe)
44 Światła drogowe (prawe)
45 Wentylator
46 Jednostka sterująca silnika
47 Ogrzewana szyba tylna
48 Rozrusznik
49 EPS
50 ABS
51 Silnik benzynowy:

manualna skrzynia biegów zautomatyzowany;

Silnik wysokoprężny:

sterownik silnika.

52 Wentylator chłodnicy
53 Wentylator chłodzący, system klimatyzacji
54 Ręczna skrzynia biegów zautomatyzowana



Skrzynki bezpieczników pojazdów z innymi silnikami

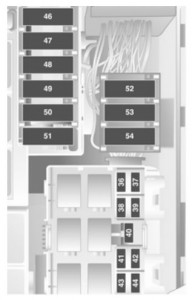

Opel Combo D – bezpieczniki (pojazdy z innymi silnikami)

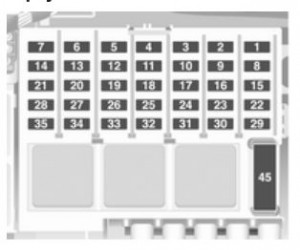

Opel Combo D – bezpieczniki (pojazdy z innymi silnikami)
Nr Opis
1 Centralna jednostka sterująca
2 Jednostka sterująca silnika
3 Przyrządy;

Wyświetlacz informacyjny;

Włącznik światła;

Klakson;

Światła awaryjne;

Immobiliser.

4 Sprzęt holowniczy;

Oświetlenie tablicy rejestracyjnej.

5 Okno zasilania (po lewej)
6
7
8 Rozrusznik
9 Układ wtrysku paliwa;

Pompa paliwa;

Nagrzewnica stacjonarna.

10 Klakson
11 Centralna jednostka sterująca
12 Wyświetlacz informacyjny;

System informacyjno-rozrywkowy.

13 System alarmowy antykradzieżowy
14 Lusterka zewnętrzne
15 Spryskiwacz szyby przedniej
16 Światło grzecznościowe
17 Centralna jednostka sterująca
18
19 Zasilanie okna (po prawej)
20
21
22 Centralna jednostka sterująca;

Immobiliser.

23 Wycieraczki
24 System audio-nawigacyjny;

Wyświetlacz informacyjny;

Włącznik światła;

Lampka dodatkowa;

Wskaźniki;

EPS.

25 Światła cofania;

Zapalniczka;

Gniazdko elektryczne.

26 Podgrzewacz siedzenia (prawy)
27 Podgrzewacz siedzenia (po lewej)
28 ABS
29 Wycieraczka tylnej szyby
30 Jednostka sterująca silnika
31 System klimatyzacji
32 ABS;

Manualna skrzynia biegów automatyczna;

Poduszka powietrzna.

33 Kontrola silnika
34 Podgrzewacz filtra oleju napędowego
35 Elektrycznie sterowane szyby;

System Infotainment.

36 Światła mijania (lewe)
37 Światła mijania (prawe)
38 Lewe światło tylne, lewe światło postojowe
39 Prawe światło tylne, prawe światło postojowe
40 Światło hamowania
41 Światła przeciwmgielne
42 Tylne światło przeciwmgielne
43 Światła drogowe (lewe)
44 Światła drogowe (prawe)
45 Wentylator
46 Jednostka sterująca silnika
47 Ogrzewana szyba tylna
48 Rozrusznik
49 EPS
50 ABS
51 Silnik benzynowy:

manualna skrzynia biegów zautomatyzowany;

Silnik wysokoprężny:

sterownik silnika

52 Wentylator chłodnicy
53 Wentylator chłodzący;

System klimatyzacji.

54 Ręczna skrzynia biegów zautomatyzowana
