Opel Adam (2015) – skrzynka bezpieczników

Opel Adam (2015) – schemat skrzynki bezpieczników

Rok produkcji: 2015.


Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Adam (2015) to bezpiecznik 38 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników w komorze silnika

Opel Adam (2015) – bezpieczniki – komora silnika
Nr Opis
1
2 Przełącznik lusterka zewnętrznego
3 Moduł sterujący nadwozia
4 Składany szyberdach;

Moduł sterujący podwozia.

5 ABS
6 Lewe światło do jazdy dziennej
7
8 Moduł sterujący nadwozia
9 Czujnik akumulatora pojazdu
10 Poziomowanie reflektorów;


TPMS;

Składany szyberdach.

11 Tylna wycieraczka
12 Odmgławianie szyb
13 Prawe światło do jazdy dziennej
14 Lustro odmgławiające
15
16 Moduł sterujący podwozia;

Układ LPG.

17 Lustro wewnętrzne
18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Cewka wtryskowa
22
23 System wtrysku
24 System spryskiwaczy
25 System oświetleniowy
26 Moduł sterujący silnika
27
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30
31 Lewy reflektor
32 Prawe światło główne
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło
36

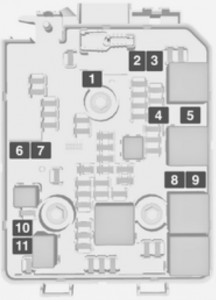

Opel Adam (2015) – bezpieczniki – komora silnika
Nr Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchawa
4 Tablica przyrządów
5
6
7 Elektryczna pompa próżniowa
8 Wentylator chłodzący niski
9 Wentylator chłodzący wysoki
10 Elektryczna pompa próżniowa

wentylatora chłodzącego.

11 Rozrusznik

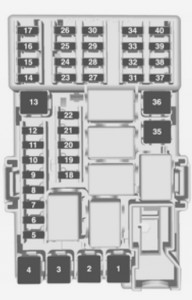

Skrzynka bezpieczników tablicy rozdzielczej

Opel Adam-2015 – bezpieczniki – tablica przyrządów
Nr Opis
1
2
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterujący nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterujący nadwozia 3
8 Moduł sterujący nadwozia 4
9 Moduł sterujący nadwozia 5
10 Moduł sterujący nadwozia 6
11 Moduł sterujący nadwozia 7
12 Moduł sterujący nadwozia 8
13
14 Zastawa śluzy
15 Złącze diagnostyczne
16 Łącze danych
17 Zapłon
18 System klimatyzacji
19 Wzmacniacz dźwięku
20 Asystent parkowania
21 Przełącznik hamulca
22 System nagłośnienia
23 Wyświetlacz
24
25
26 Tablica przyrządów
27 Ogrzewanie siedzenia kierowcy
28
29
30 Tablica przyrządów
31 Klakson
32 Ogrzewanie siedzenia pasażera
33 Podgrzewana kierownica
34
35
36
37 Tylna wycieraczka
38 Zapalniczka
39
40
